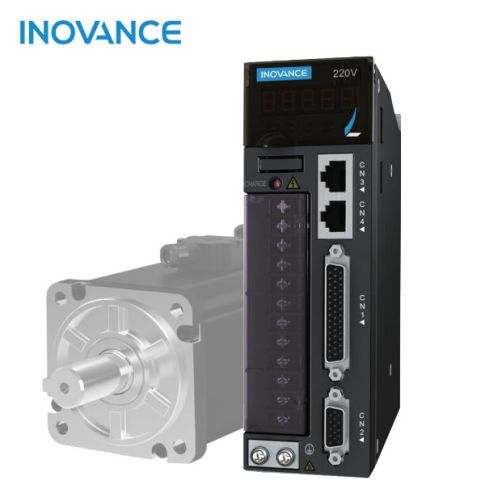

Serwowzmacniacz Inovance SV520 dla silników liniowych DDL
- Przeznaczony dla silników liniowych DDL.
- Sterowanie impulsowo/analogowe (SV520P) lub komunikacja EtherCAT (SV520N).
- Zasilanie: 1-fazowe 230Vac lub 3-fazowe 380Vac.
- Kontrola pozycji / momentu / prędkości oraz tryby mieszane.
- Wybór sprzężenia zwrotnego jako enkoderowe impulsowe lub szeregowe, a także czujnikami Halla.
- Ustawienie poziomu sztywności, automatyczne dostrajanie bezwładności i tłumienie drgań.
- Wbudowana klawiatura oraz wyświetlacz LED.
- Darmowe oprogramowanie narzędziowe InoServoShop.
- Certyfikat CE.
Opis
Serwowzmacniacz Inovance SV520 - główne cechy:
Serwowzmacniacz serii SV520 został zaprojektowany do sterowania wieloma dostępnymi na rynku rodzajami silników liniowych. Producent podaje, że są to między innymi silniki liniowe płaskie, U-kanałowe, cylindryczne / tubowe i o ruchu drgającym.
Wersja SV520N serwowzmacniacza posiada zaimplementowany przemysłowy protokół komunikacyjny EtherCAT. Sieciowa struktura systemu zapewnia sterownie wieloma napędami w czasie rzeczywistym. Jest wybierana z uwagi na znaczną redukcję nakładów związanych z okablowaniem, zcentralizowaną kontrolą wszystkich napędów, co jednocześnie przekłada się na szybkie uruchomienie i późniejszą diagnostykę całego systemu napędowego.
Oprogramowanie narzędziowe producenta o nazwie InoServoShop służy do pełnej parametryzacji napędów. Za pomocą paru kliknięć pozwala automatycznie wykryć podłączony silnik liniowy i przeprowadzić jego auto-tuning (automatyczne strojenie).
W celu uproszczenia procesu obsługi oraz uzyskania szybkiej i dokładnej kontroli położenia, prędkości, a także momentu obrotowego, producent wyposażył napędy serii SV520 w wiele standardowych funkcjonalności. W śród nich należy wymienić: ustawienie poziomu sztywności, automatyczne dostrajanie bezwładności i tłumienie drgań.

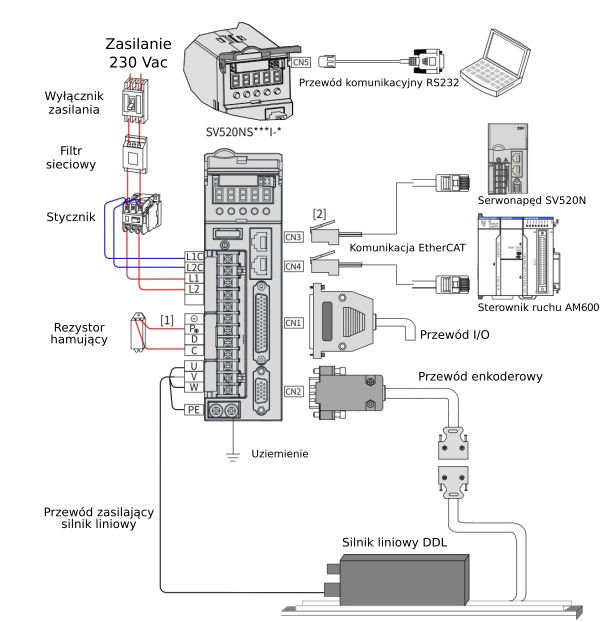

Serwowzmacniacz Inovance SV520 - przykład podłączenia:

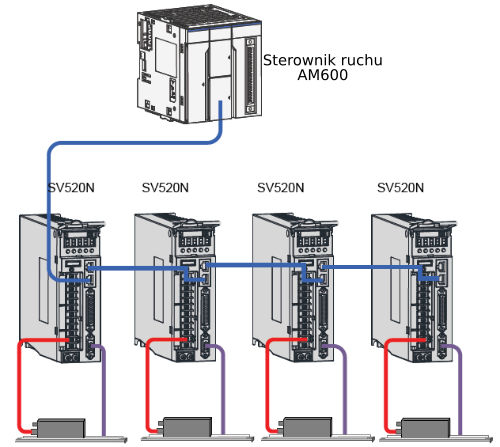

Serwowzmacniacz Inovance SV520 - przykład aplikacji:

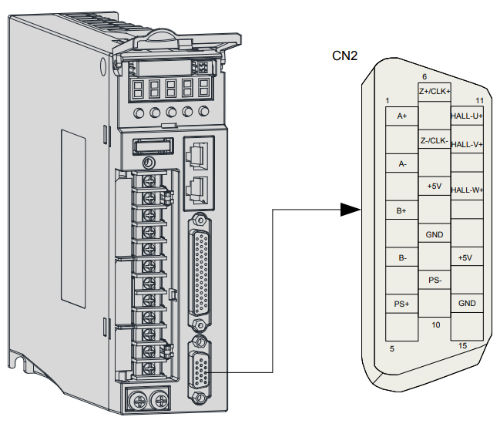

Serwowzmacniacz Inovance SV520 - złącze enkoderowe:
| Nr pinu | Symbol | Opis |
|---|---|---|
| 1 | A+ | Wejście enkodera faza A (+) |
| 2 | A- | Wejście enkodera faza A (-) |
| 3 | B+ | Wejście enkodera faza B (+) |
| 4 | B- | Wejście enkodera faza B (-) |
| 5 | PS+ | Sygnał komunikacji szeregowej (+) |
| 6 | Z+ / CLK+ | Wejście enkodera faza Z (+) / Zegar komunikacji szeregowej (+) |
| 7 | Z- / CLK- | Wejście enkodera faza Z (-) / Zegar komunikacji szeregowej (-) |
| 8 | +5V | Zasilanie enkodera 5 V (prąd obciążenia mniejszy niż 200 mA) |
| 9 | GND | Masa odniesienia zasilacza |
| 10 | PS- | Dane komunikacji szeregowej (-) |
| 11 | HALL-U+ | Sygnał Halla U |
| 12 | HALL-V+ | Sygnał Halla V |
| 13 | HALL-W+ | Sygnał Halla W |
| 14 | +5V | Zasilanie Hall 5 V (prąd obciążenia mniejszy niż 100 mA) |
| 15 | GND | Masa odniesienia zasilacza |

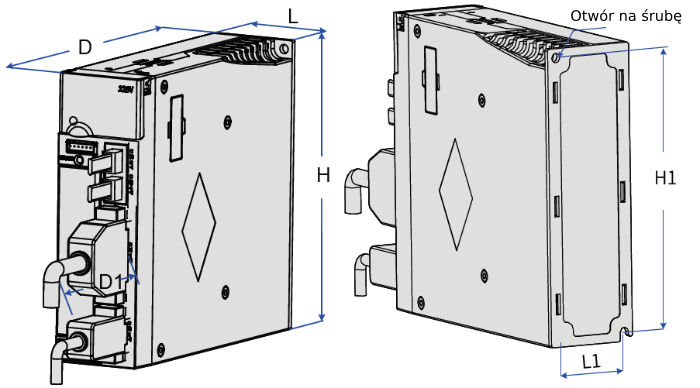

Serwowzmacniacz Inovance SV520 - wymiary:
| Rozmiar | L (mm) | H (mm) | D (mm) | L1 (mm) | H1 (mm) | D1 (mm) | Rozmiar otworu | Moment dokręcenia (Nm) |
|---|---|---|---|---|---|---|---|---|
| A | 50 | 160 | 173 | 40 | 150 | 75 | 2-M4 | 0.6 do 1.2 |

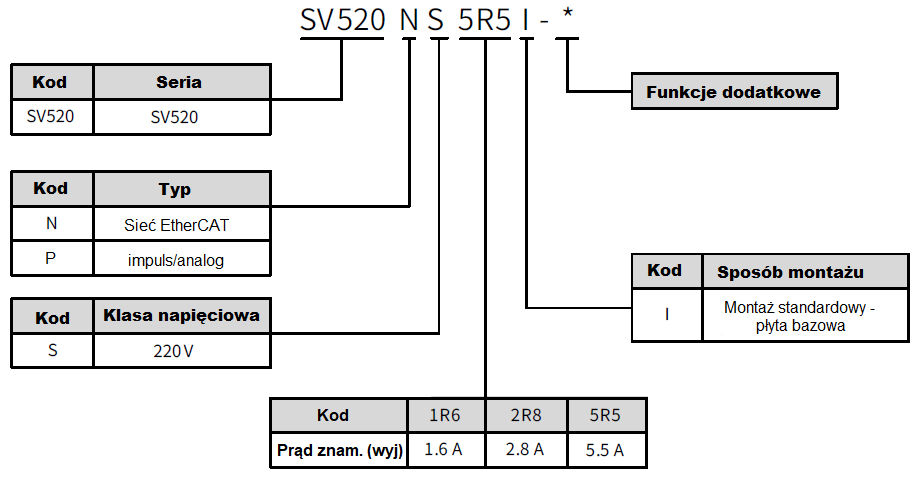

Serwowzmacniacz Inovance SV520 - kod zamówieniowy:
