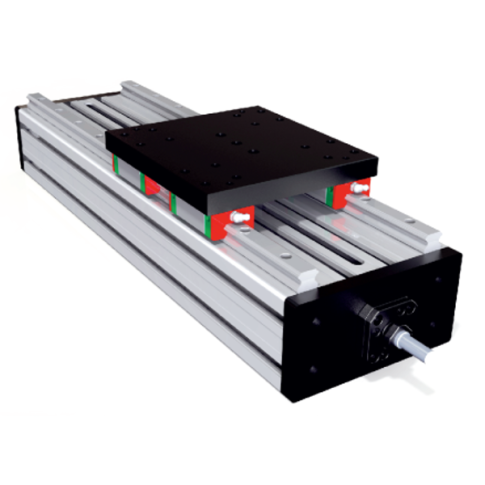

Spot - moduł liniowy ze śrubą kulową
- Wzmocniony profil aluminiowy.
- Dokładność pozycjonowania: 0,01mm.
- Maks. prędkość liniowa: 0,13 m/s.
- Skok: 4 / 5mm.
- Przeniesienie napędu: śruba kulowa.
- Dwie prowadnice szynowe.
- Maks. długość profilu: 2500mm.
Opis
Profil 45 x 90:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø12-05 |
| Maks. prędkość liniowa | • 0,10 m/s |
| Skok | • 5 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 45x90mm |
| Max.długość jednego profilu | • 1750 mm |
| Długość karetki | • 120 mm |

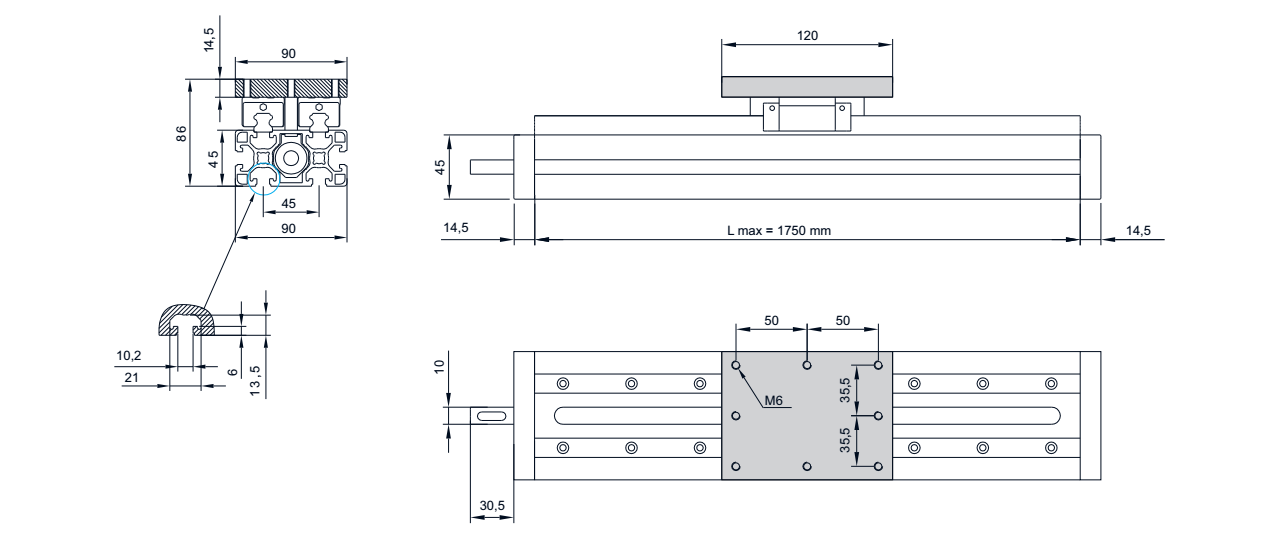

Wymiary:
Profil 90 x 90:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø16-04 / 16-05 |
| Maks. prędkość liniowa | • 0,12 m/s |
| Skok | • 4 / 5 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x90 mm |
| Max.długość jednego profilu | • 2000 mm |
| Długość karetki | • 120 mm |
Wymiary:
Profil 90 x 180:
| Dokładność pozycjonowania | • 0,01 mm |
|---|---|
| Śruba kulowa | • Ø20-05 |
| Maks. prędkość liniowa | • 0,13 m/s |
| Skok | • 5 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x180mm |
| Max.długość jednego profilu | • 2500 mm |
| Długość karetki | • 205 mm |
Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika (A). Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia (B).
• Uchwyty montażowe
 |
 |
• Przekładnie
Przekładnie planetarne jedno- i wielostopniowe proste (A) i kątowe (B,C).
