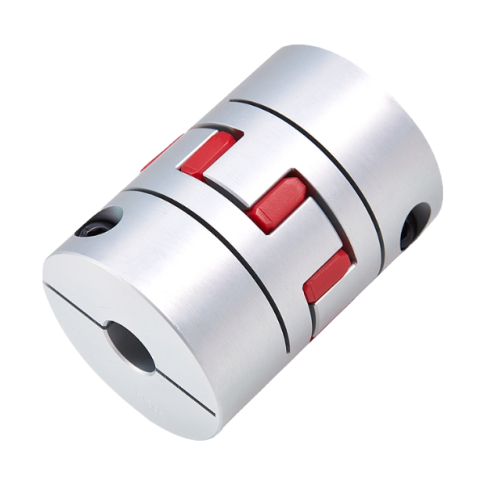

Sprzęgło kłowe LK20-C20-08-10-R
- Średnice otworów: Ø8 i Ø10 mm.
- Średnica zewnętrzna: 20 mm.
- Długość: 30 mm.
- Moment znamionowy: 5Nm
- Przeznaczenie: serwosilniki, silniki krokowe, zastosowania ogólne.
- Typ: kłowa.
- Przeznaczone do zastosowań przy wysokim momencie obrotowym.
- Materiał: stop aluminium.
Opis
Sprzęgło kłowe LK20-C20-08-10-R łączy napęd elektryczny ze współpracującym mechanizmem, przenosząc moment obrotowy i kompensując niewielkie niewspółosiowości wałów. Mocowanie zaciskowe zapewnia pewne i stabilne połączenie sprzęgła z wałami.
Przy doborze sprzęgła należy uwzględnić: wymagany moment obrotowy, prędkość obrotową, średnice wałów oraz dopuszczalne przesunięcia promieniowe, kątowe i osiowe. W aplikacjach wymagających wysokiej dynamiki istotne są również moment bezwładności i sztywność skrętna sprzęgła.
Parametry
| Model | • LK20-C20-08-10-R |
|---|---|
| Średnice otworów pod wały | • Ø8 / Ø10 mm |
| Moment znamionowy | • 5 N·m |
| Maksymalna prędkość | • 23800 obr/min |
| Moment bezwładności | • 1,12 × 10-6 kg·m² |
| Statyczna sztywność skrętna | • 51 N·m/rad |
| Dopuszczalne przesunięcie promieniowe | • 0,08 mm |
| Dopuszczalne odchylenie kątowe | • 0,9° |
| Dopuszczalne przesunięcie osiowe | • +0,8 / 0 mm |
| Masa | • 19 g |
