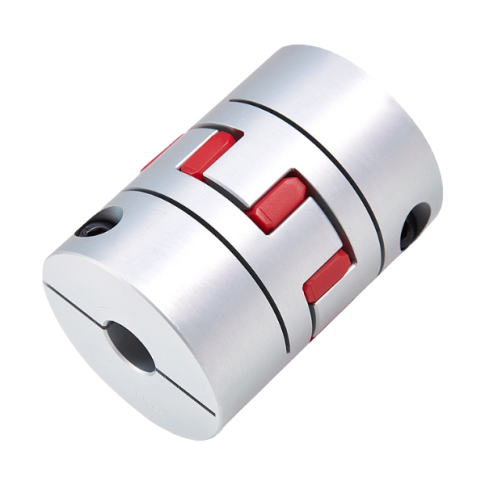

Sprzęgło kłowe LK20-C30-12-14-R
- Średnice otworów: Ø12 i Ø14 mm.
- Średnica zewnętrzna: 30 mm.
- Długość: 35 mm.
- Moment znamionowy: 12,5Nm
- Przeznaczenie: serwosilniki, silniki krokowe, zastosowania ogólne.
- Typ: kłowa.
- Przeznaczone do zastosowań przy wysokim momencie obrotowym.
- Materiał: stop aluminium.
Opis
Sprzęgło kłowe LK20-C30-12-14-R łączy napęd elektryczny ze współpracującym mechanizmem, przenosząc moment obrotowy i kompensując niewielkie niewspółosiowości wałów. Mocowanie zaciskowe zapewnia pewne i stabilne połączenie sprzęgła z wałami.
Przy doborze sprzęgła należy uwzględnić: wymagany moment obrotowy, prędkość obrotową, średnice wałów oraz dopuszczalne przesunięcia promieniowe, kątowe i osiowe. W aplikacjach wymagających wysokiej dynamiki istotne są również moment bezwładności i sztywność skrętna sprzęgła.
Parametry
| Model | • LK20-C30-14-14-R |
|---|---|
| Średnice otworów pod wały | • Ø12 / Ø14 mm |
| Moment znamionowy | • 12,5 N·m |
| Maksymalna prędkość | • 15900 obr/min |
| Moment bezwładności | • 6,12 × 10-6 kg·m² |
| Statyczna sztywność skrętna | • 130 N·m/rad |
| Dopuszczalne przesunięcie promieniowe | • 0,09 mm |
| Dopuszczalne odchylenie kątowe | • 0,9° |
| Dopuszczalne przesunięcie osiowe | • +1,2 / 0 mm |
| Masa | • 46 g |
