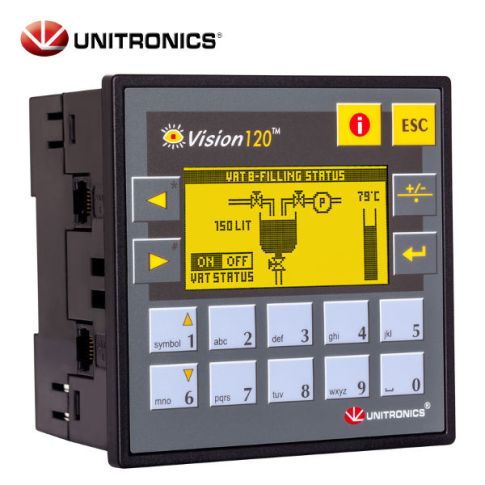

Sterownik PLC Unitronics Vision V120
- Wejścia/wyjścia: termoparowe, PT100, cyfrowe, analogowe i wagowe.
- Szybkie wejścia licznikowo-enokoderowe.
- 2 porty RS232/485.
- Zintegrowany panel operatorski.
- Zasilanie 12 lub 24Vdc.
- Modbus master/slave.
- Protokół CANbus.
- Maks. 12 pętli regulatora.
- Obsługa modemów GPRS/GSM.
- Zegar czasu rzeczywistego.
- Podtrzymanie pamięci (7 lat) dzięki baterii.
Opis
Vision120 jest to połączenie małego lecz z dużymi możliwościami sterownika PLC z panelem graficznym. Przeznaczony jest do automatyzacji instalacji przemysłowych, maszyn produkcyjnych, urządzeń technologicznych
Panel operatorski z wyświetlaczem graficznym LCD
- Ekran: 8 linii x 22 znaki.
- Rozdzielczość 128 x 64 punkty.
- 16 klawiszy membranowych.
- Wyświetlanie napisów (również w języku polskim).
- Wyświetlanie plików graficznych: gif, jpg, bmp.
- Maksymalna liczba ekranów - 255.
- Stopień ochrony panelu - IP 65 (od frontu).
- 16 zmiennych na ekran (z każdą zmienną ekranową można skojarzyć 150 różnych informacji/obrazów).
Wejścia / Wyjścia
- Cyfrowe (dwustanowe).
- Analogowe.
- Licznikowe.
- Temperaturowe do czujników PT100 i termopar.
Programowanie w języku drabinkowym
- Pamięć programu - 448K.
- Czas wykonania operacji bitowej - 0.8 µs.
- MI - rejestry/liczby całkowite (16 bitowe) - 2048.
- MB - bity/cewki - 4096.
- ML - rejestry/liczby całkowite (32 bitowe) - 256.
- DW - rejestry/liczby całkowite bez znaku (32 bitowe) - 64.
- MF - liczby rzeczywiste - 24.
- T - zegary - 192.
Wyposażenie
- Zegar czasu rzeczywistego.
- Regulatory PID z funkcją auto tuning.
- Szybkie liczniki (10 kHz maks.).
- Szybkie wyjścia / PWM.
- Dwa porty RS232/485.
- Port CANbus (opcja).
- Port rozszerzeń (możliwość obsługi do 128 dodatkowych wejść/wyjść).
- Dostarczany wraz z oprogramowaniem Server OPC/DDE umożliwia wymianę danych z aplikacjami pracującymi pod systemem Windows.
Zastosowania
- Sterowanie procesami technologicznymi.
- Sterowanie liniami montażowymi.
- Sterowanie urządzeniami z telefonu GSM.
- Regulacja temperatury.
- Maszyny pakujące.
- Maszyny produkcyjne.
- Stacje pomp i sprężarki.
- Układy napędowe.
- Przenośniki taśmowe.
- Piece, suszarnie.
- Sterowanie transportem materiałów.
- Automatyka budynków.
Dostępne modele:
| V120-22-R1 | 10 wejść cyfrowych, 1 wejście analogowe (0-10 Vdc, 0/4-20 mA), 6 wyjść przekaźnikowych. Zasilanie 12/24 Vdc |
|---|---|
| V120-22-R2C | 10 wejść cyfrowych, 2 wejścia analogowe (0-10 Vdc, 0/4-20 mA), 6 wyjść przekaźnikowych. Zasilanie 12/24 Vdc |
| V120-22-R6C | 6 wejść cyfrowych, 6 wejść analogowych (0-10 Vdc, 0/4-20 mA), 6 wyjść przekaźnikowych. Zasilanie 24 Vdc |
| V120-22-R34 | 20 wejść cyfrowych, 2 wejścia cyfrowo/analogowe (0-10 Vdc, 0/4-20 mA), 12 wyjść przekaźnikowych. Zasilanie 24 Vdc |
| V120-22-RA22 | 8 wejść cyfrowych, 2 wejścia cyfrowo/analogowe (0-10 Vdc, 0/4-20 mA), 2 wejścia temperaturowe, 8 wyjść przekaźnikowych, 2 wyjścia analogowe (0-10 Vdc, 4-20 mA). Zasilanie 24 Vdc |
| V120-22-T1 | 12 wejść cyfrowych, 12 wyjść tranzystorowych. Zasilanie 12/24 Vdc |
| V120-22-T2C | 10 wejść cyfrowych, 2 wejścia cyfrowo/analogowe (0-10 Vdc, 0/4-20 mA), 12 wyjść tranzystorowych. Zasilanie 12/24 Vdc |
| V120-22-T38 | 22 wejść cyfrowych, 16 wyjść tranzystorowych. Zasilanie 24 Vdc |
| V120-22-UA2 | 10 wejść cyfrowych, 2 wejścia cyfrowo/analogowo (0-10 Vdc, 0/4-20 mA)/temperaturowe, 10 wyjść tranzystorowych, 2 wyjścia analogowe. Zasilanie 24 Vdc. Zasilanie 12/24 Vdc |
| V120-22-UN2 | 10 wejść cyfrowych, 2 wejścia cyfrowo/analogowo (0-10 Vdc, 0/4-20 mA)/temperaturowe, 12 wyjść tranzystorowych. Zasilanie 12/24 Vdc |
