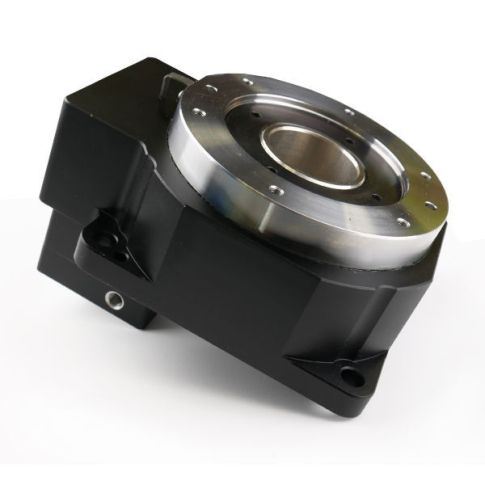

Stół obrotowy Eldar WTN-130-10
- Przełożenie 10:1.
- Wysoka precyzja pozycjonowania.
- Przeznaczony do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A..
- Bezluzowy dzięki samoregulacji.
- Stopień ochrony IP40.
Opis
Przedstawiony stół obrotowy z serii WTN współpracuje z silnikami o mocy 400W. W ofercie dostępne są również wykonania przystosowane do współpracy z dowolnym silnikiem oraz z innymi przełożeniami.
Kompatybilny między innymi z silnikami:
- Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB,
- Mitsubishi HF-KP43, HF-MP43,
- Siemens S-1FL6034,
- Delta ECMA-C20604,
- Estun EMJ-04A.
Parametry
| Kod zamówieniowy | WTN-130-10 |
|---|---|
| Ułożyskowanie blatu | łożysko krzyżowe |
| Przełożenie | 10:1 |
| Bezwładność | 8155*10-6kg*m2 |
| Dopuszczalny moment obr. | 32 N.m |
| Znamionowa prędkość wyj. | 200 obr./min. |
| Precyzja pozycjonowania | 1.5 acr min. |
| Precyzja pozycjonowania w jednym kier. | ±15 arc sek. |
| Luz kątowy | bezluzowy (samoregulacja) |
| Maks. obciążenie osiowe | 2000 N |
| Dopuszczalny moment bezwł. | 50 N.m |
| Poziom hałasu | ≤65 dB |
| Stopień ochrony | IP40 |
| Waga | 2,8 kg |
