Structural - moduł liniowy z pasem zębatym
- Dokładność pozycjonowania: 0,1 lub 0,2mm.
- Prędkość maksymalna: 6m/s.
- Przeniesienie napędu: pas zębaty.
- Prowadnice kulowe, pręty prowadzące.
- Maks. długość profilu: 7300mm.
Opis

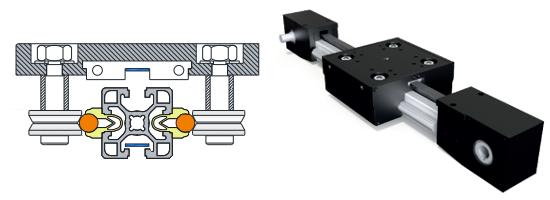

Profil 45 x 45:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-15 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 3 m/s |
| Skok nominalny | • 150 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 45x45 mm |
| Przekątna prętów prowadzących | • Ø12 |
| Max.długość jednego profilu | • 3000 mm |
| Długość karetki | • 155 mm |

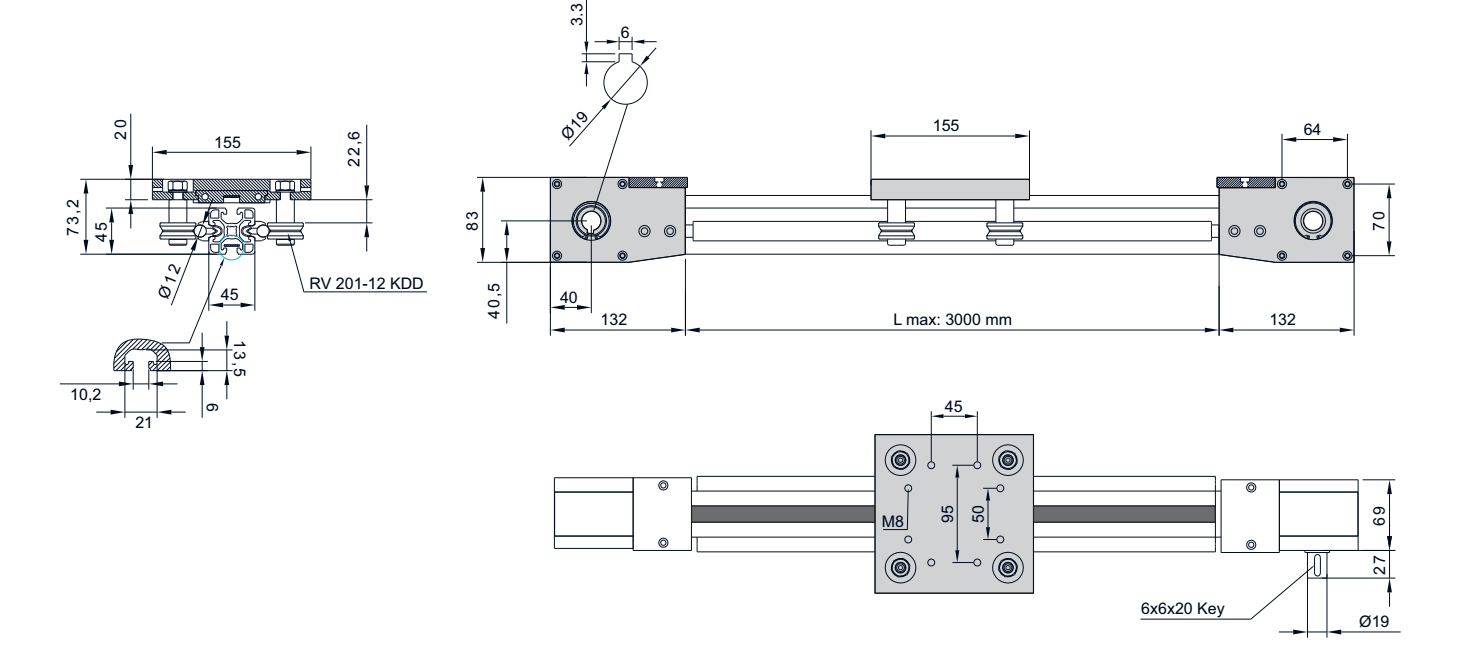

Wymiary:

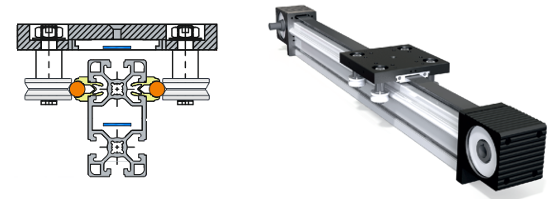

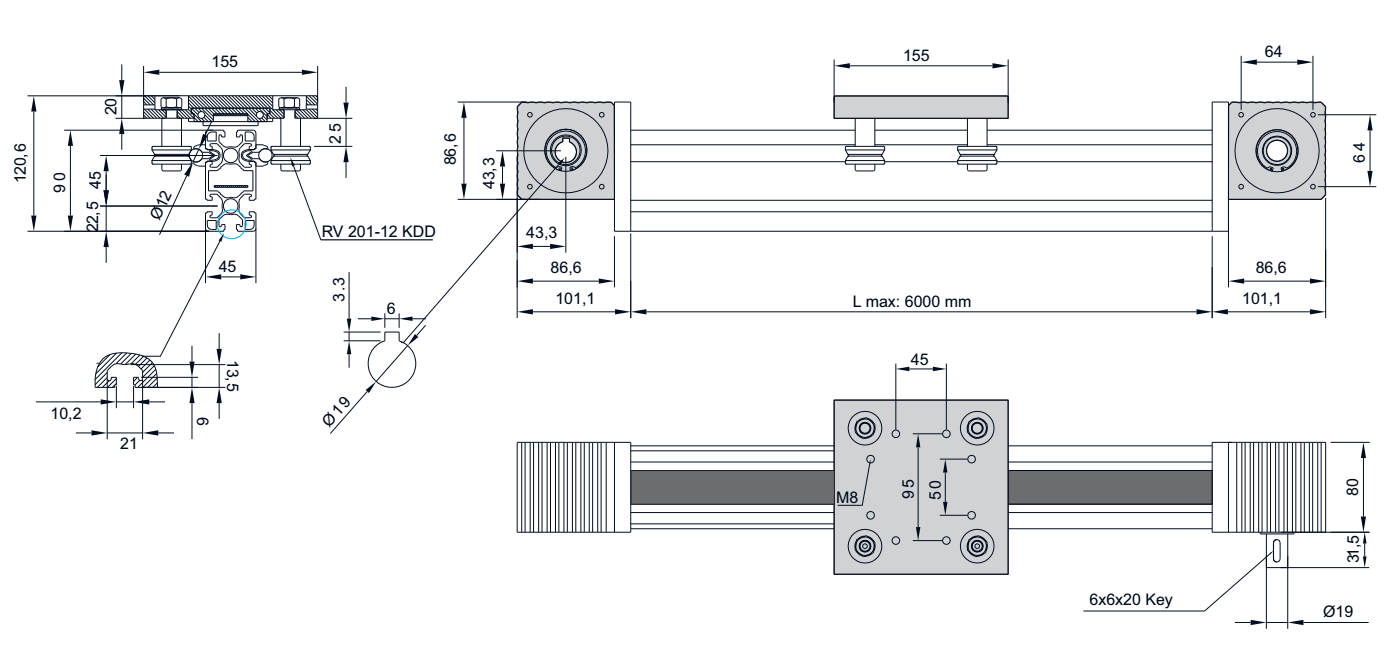

Profil 45 x 90:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30F wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 5 m/s |
| Skok nominalny | • 200 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 45x90 mm |
| Przekątna prętów prowadzących | • Ø12 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 155 mm |
Wymiary:

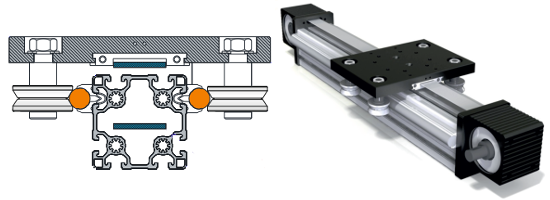

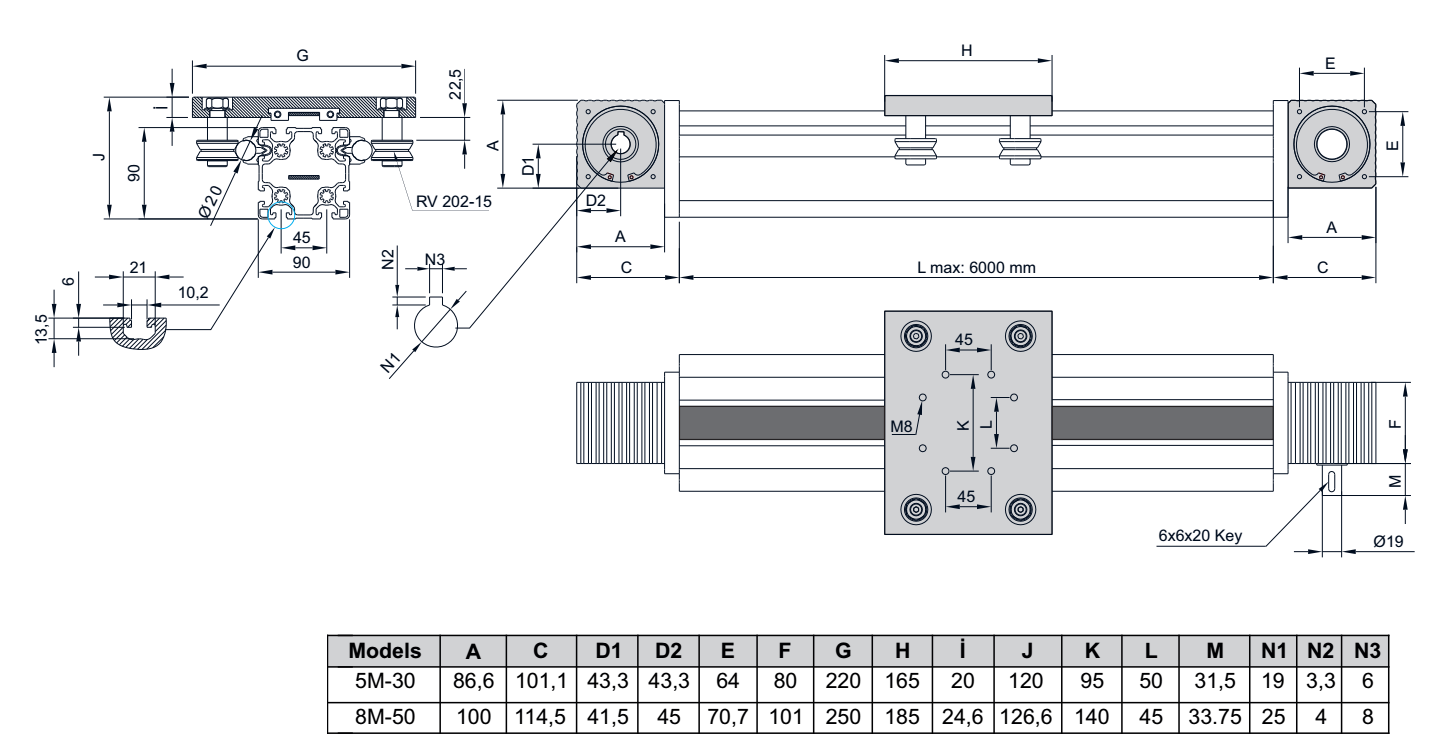

Profil 90 x 90:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 5M-30F / 8M-50F wzmacniane stalową linką |
| Prędkość maksymalna | • 5 / 6 m/s |
| Skok nominalny | • 200 / 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x90 mm |
| Przekątna prętów prowadzących | • Ø20 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 165 / 185 mm |
Wymiary:

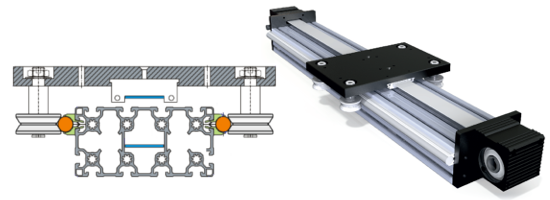

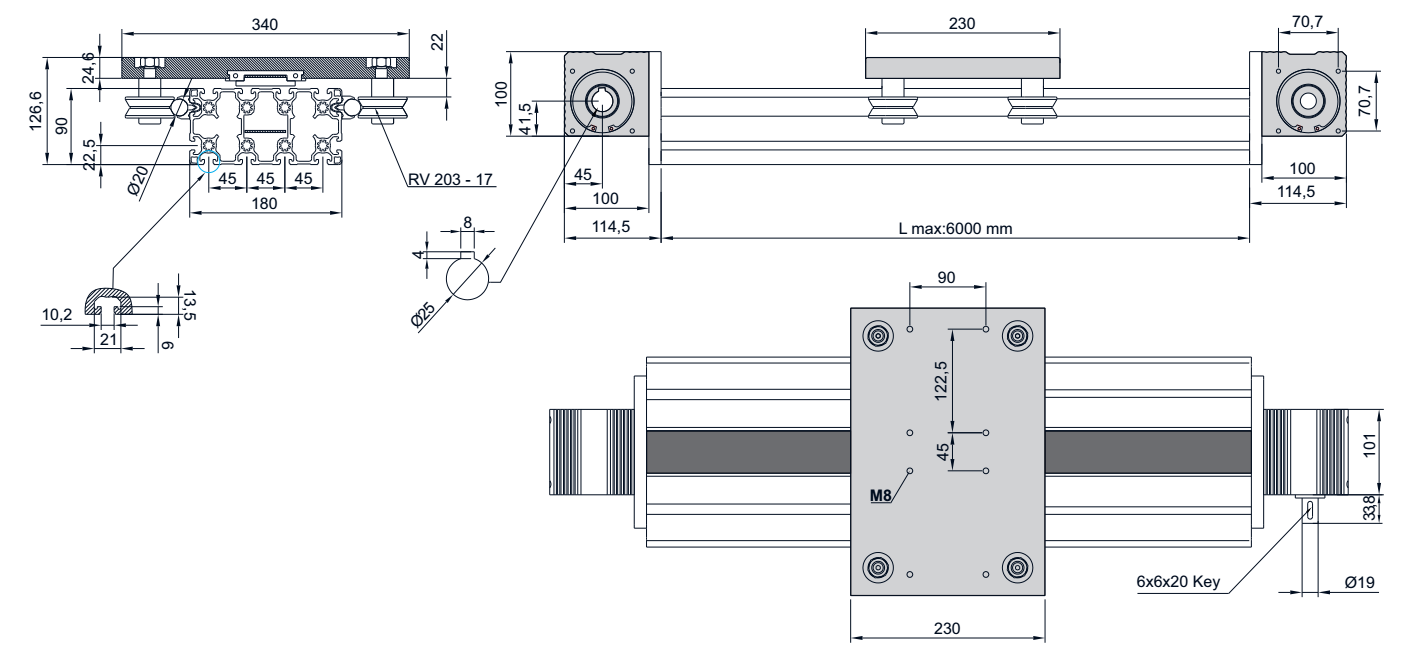

Profil 90 x 180:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 8M-50F wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 6 m/s |
| Skok pasa zębatego | • 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x180 mm |
| Przekątna prętów prowadzących | • Ø20 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 230 mm |
Wymiary:

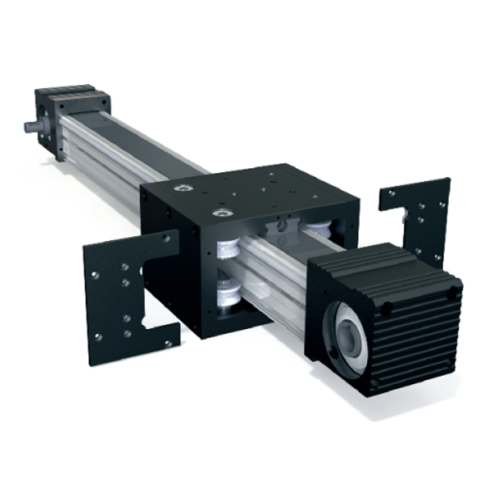

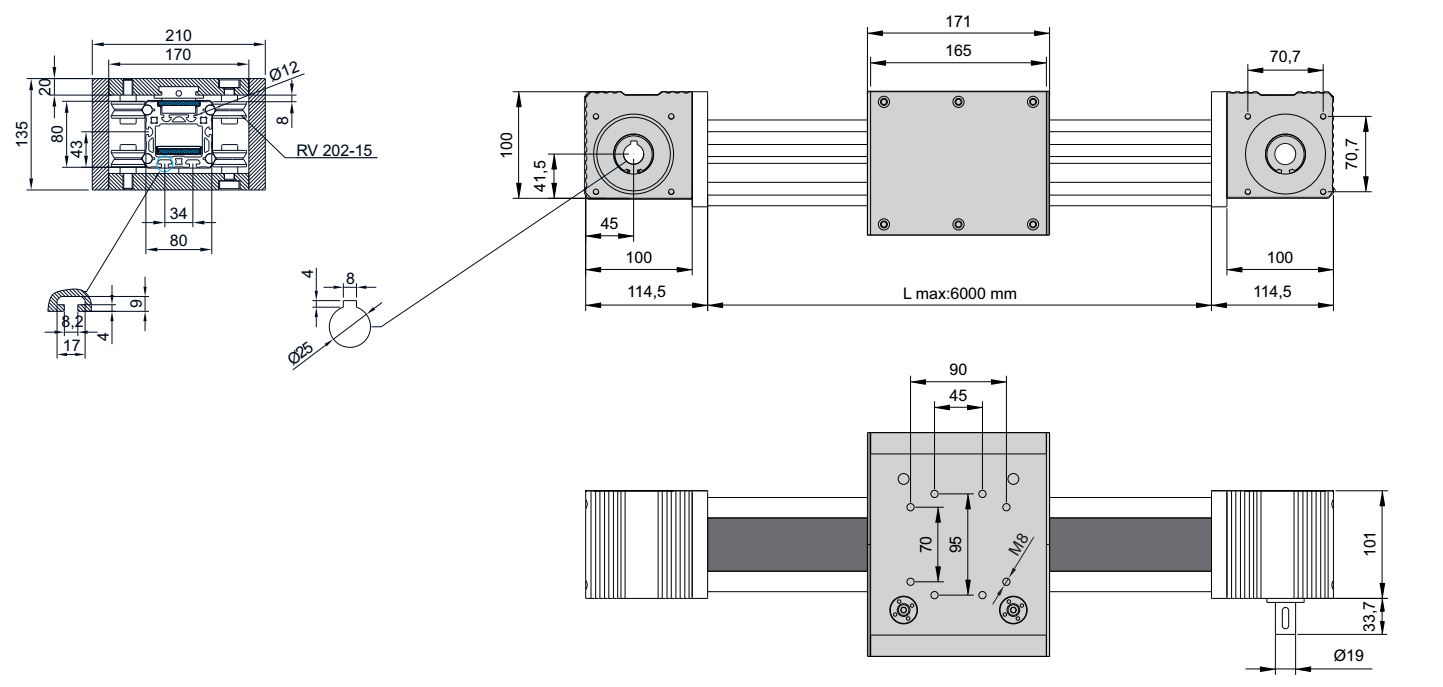

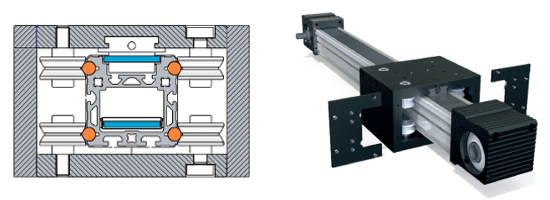

Moduł tunelowy, profil 80 x 80:
| Dokładność pozycjonowania | • 0,2 mm |
|---|---|
| Pas zębaty | • 8M-50 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 6 m/s |
| Skok nominalny | • 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 80x80 mm |
| Przekątna prętów prowadzących | • Ø12 |
| Max.długość jednego profilu | • 6000 mm |
| Długość karetki | • 171 mm |
Wymiary:

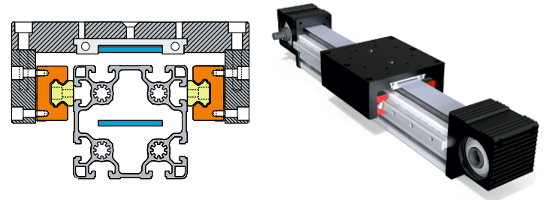

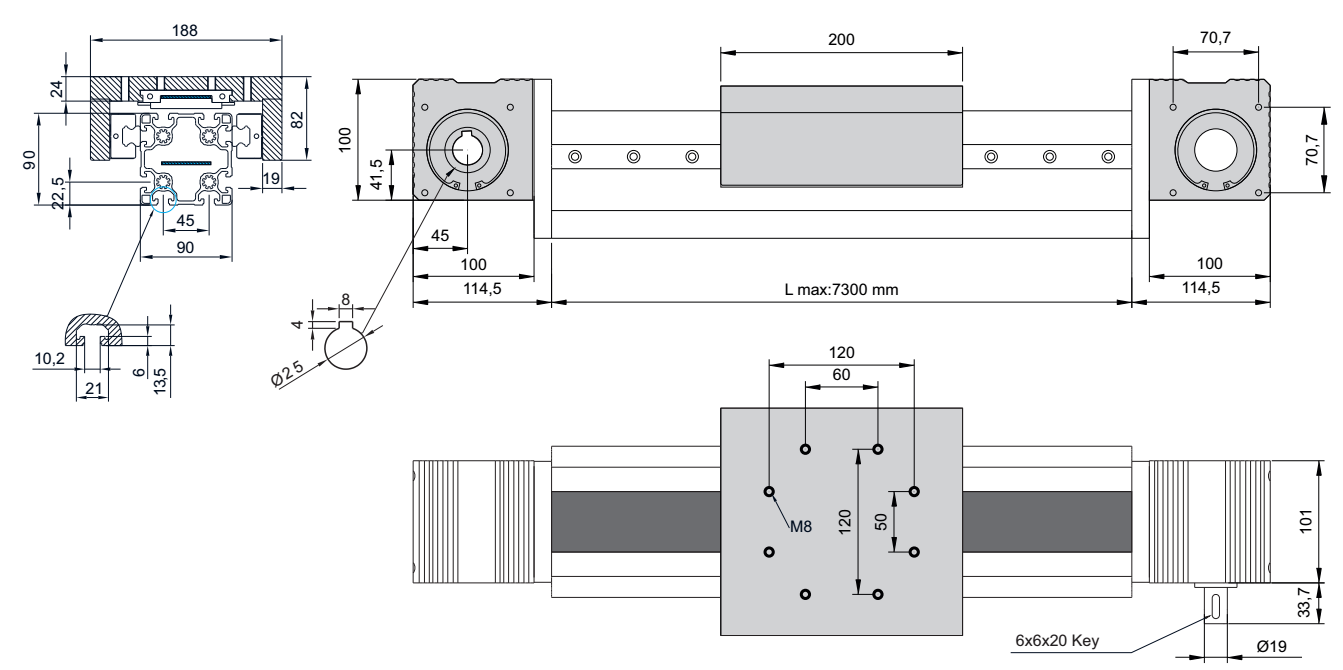

Profil 90 x 90:
| Dokładność pozycjonowania | • 0,1 mm |
|---|---|
| Pas zębaty | • 8M-F50 wzmacniany stalowymi linkami |
| Prędkość maksymalna | • 5 m/s |
| Skok nominalny | • 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x90 mm |
| Max.długość jednego profilu | • 7300 mm |
| Długość karetki | • 200 mm |
Wymiary:

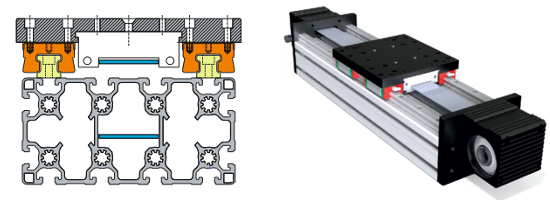

Profil 90 x 180:
| Dokładność pozycjonowania | • 0,1 mm |
|---|---|
| Pas zębaty | • 8M-F50 |
| Prędkość maksymalna | • 5 m/s |
| Skok pasa zębatego | • 192 mm |
| Podstawa | • profil aluminiowy |
| Wymiary profilu | • 90x180mm |
| Max.długość jednego profilu | • 7300 mm |
| Długość karetki | • 205 mm |

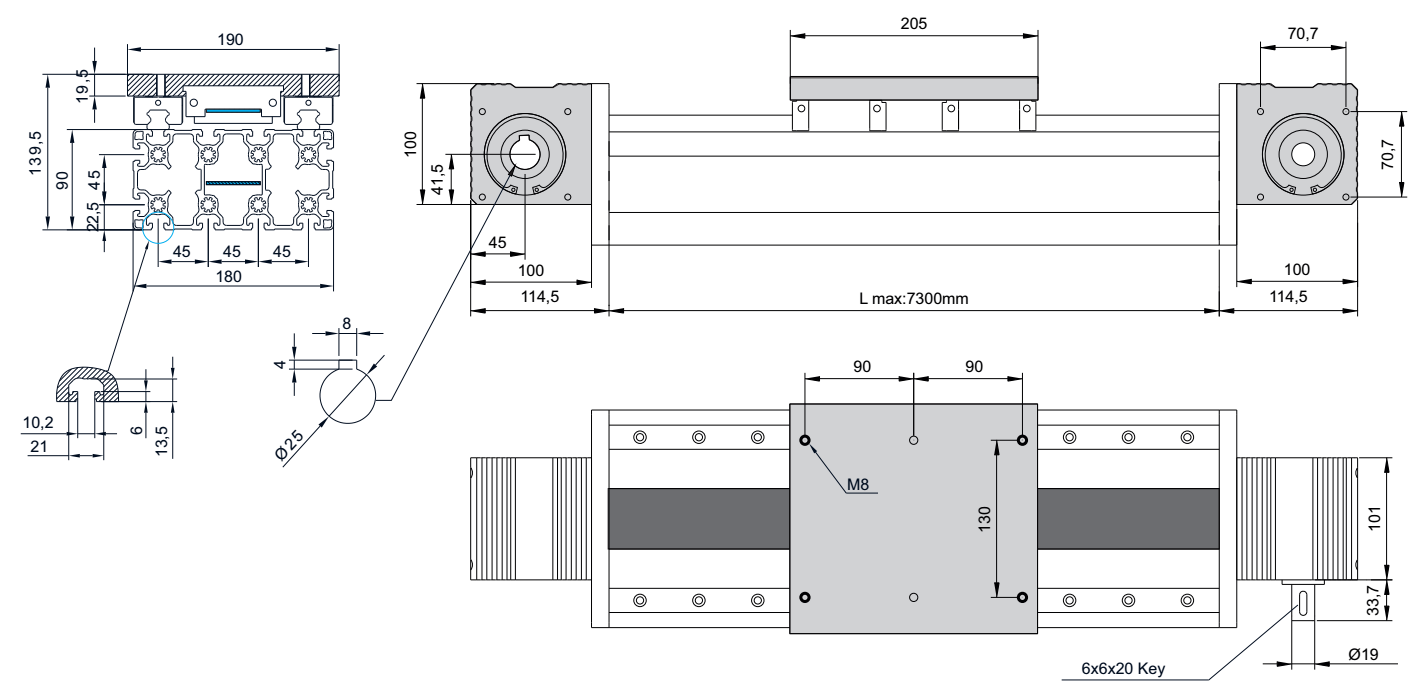

Wymiary:
Akcesoria
• Adapter
Na podstawie podanych wymiarów istnieje możliwość zamówienia adaptera do dowolnego silnika A. Dostępne są również tańsze adaptery w stanie surowym (bez otworów i wyfrezowań pod silnik) do samodzielnego wykończenia B.
• Uchwyty montażowe
 |
 |
Napęd koła pasowego
• Możliwych jest 6 różnych umiejscowień bloku napędowego.
