- Zaciski wykonane ze stali nierdzewnej AISI 303.
- Osłona ochronna z „Rilsanu”.
- Solidne i wysoce niezawodne, nie podlegają zużyciu i konserwacji.
- Kompensacja niewspółosiowości bez swobodnego luzu.
Opis
Wały elastyczne AF-M - główne cechy:

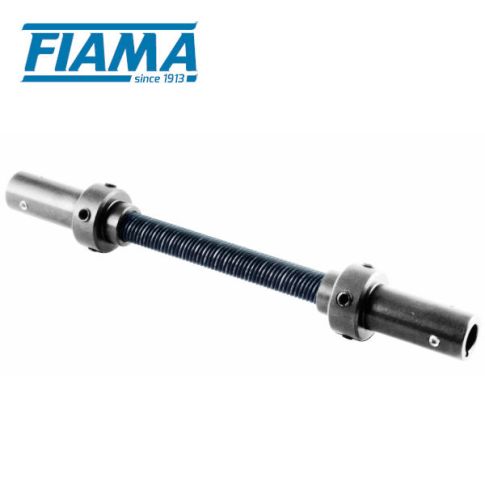

Wały elastyczne FIAMA to urządzenia mechaniczne służące do przenoszenia ruchu obrotowego pomiędzy dwoma wałami, które nie są ułożone we wspólnej osi. Instalacja jest niezwykle prosta dzięki dwóm zaciskom (dostępnych w różnych typach) bez konieczności stosowania innych wsporników.
- Zaciski wykonane ze stali nierdzewnej AISI 303.
- Osłona ochronna z „Rilsanu” dla wałów o długości powyżej 400 mm.
- Ograniczone wymiary, waga i bezwładność.
- Solidne i wysoce niezawodne, nie podlegają zużyciu i konserwacji.
- Kompensacja niewspółosiowości bez swobodnego luzu.
- Kompaktowe wymagania przestrzenne, zalecana maksymalna długość - 400 mm.
- Taka sama prędkość obrotowa obu końców wału, cicha praca, tłumienie drgań i wstrząsów.
Niski koszt i łatwa instalacja wałów elastycznych pozwalają na różnorodne zastosowania, nawet w ciężkich warunkach przy aplikacjach takich jak: obrabiarki, automatyzacja sprzętu, automaty, roboty itp.
Wały elastyczne AF-M - tabela wydajności:
WERSJA | SKRĘT | MIN. PROMIEŃ GIĘCIA | MOMENT | WAGA |
---|---|---|---|---|
(°) | mm | Nm | gr | |
AF6M | 80 | 70 | 3 | 800 |
AF8M | 70 | 90 | 4.5 | 1100 |
AF12M | 50 | 160 | 9 | 1600 |
AF15M | 28 | 300 | 12 | 2100 |
AF20M | 18 | 400 | 18.5 | 3300 |
Wały elastyczne AF-M - wymiary:
1. 3 pod kątem 120 ° względem siebie
WERSJA | ŚREDNICA WAŁU ELASTYCZNEGO |
ŚREDNICA OBUDOWY |
ŚREDNICA ZACISKU |
DŁUGOŚĆ OSŁONY (L) |
WEWNĘTRZNA ŚREDNICA ZACISKU |
GŁEBOKOŚĆ NAWIERCENIA |
KLIN | ŚREDNICA OBUDOWY ZACISKU |
DŁUGOŚĆ ZACISKU |
---|---|---|---|---|---|---|---|---|---|
Ø A | Ø B | Ø C | D | Ø E | F | G | Ø L | M | |
AF6M | 6 | 12 | 12 | 30 | 6 | 20 | = | 15 | 45 |
AF8M | 8 | 14 | 15 | 30 | 8 | 20 | = | 20 | 45 |
AF12M | 12 | 20 | 17 | 37 | 10 | 26 | 3 | 26 | 56 |
AF15M | 15 | 22 | 20 | 37 | 10 | 26 | 3 | 28 | 56 |
AF20M | 20 | 35 | 25 | 45 | 14 | 32 | 5 | 34 | 72 |
