Wieloosiowy falownik modułowy Inovance MD810

Modułowy przemiennik częstotliwości MD810 - informacje ogólne:

MD810 to modułowy, skalowalny, prosty w obsłudze produkt zaprojektowany z myślą o aplikacjach przemysłowych wymagających sterowań wielonapędowych. Do modułu zasilającego (prostownika) dołącza się jeden lub kilka modułów falownikowych, dzięki czemu powstaje zestaw przemiennikowy do sterowania np. wielosekcjowymi maszynami pracującymi w przemyśle tekstylnym, poligraficznym, obróbce metali, czy przetwórstwie żywności.

Przemiennik częstotliwości Inovance MD810 - główne cechy:

• Rodzaje sterowania:
• Skalarne U/f
• SVC - wektorowe w otwartej pętli sprzężenia zwrotnego
• FVC - wektorowe w zamkniętej pętli sprzężenia zwrotnego
• Przedział mocy:
• Moduł falownika 1,5 - 160 kW
• Moduł zasilający 22 - 355 kW
• Zasilanie 3 x 380 - 480 Vac
• Zasilanie obwodu kontrolnego 24 V
• Maksymalna częstotliwość wyjściowa 500 Hz
• Stopień ochrony IP20
• Wbudowany hamulec dynamiczny (22 i 45 kW moduły zasilające)
• Autotuning z ruchomym i nieruchomym wałem
• Regulator PID dla procesów zewnętrznych
• Tryby pracy i funkcjonalności:
• Sterowanie prędkości
• Kontrola momentu
• Tryb pozycji point-to-point (4 tryby + funkcja bazowania)
• Master - Slave
• Dystrybucja obciążenia
• Kontrola opadania
• Kontrola naprężenia
• Funkcja chybotania (wobble) materiału tekstylnego (w standardzie)
• Blokada serwomechanizmu
• Funkcja hibernacji i budzenia
• Prosta funkcja PLC
• Praca 12-pulsowa przy użyciu 2 standardowych modułów prostownikowych tego samego rozmiaru
• Możliwość równoległego łączenia modułów prostownikowych (tej samej mocy)
• Protokoły komunikacyjne:
• Modbus RTU
• CANopen
• CANlink
• Profibus DP*
• Bramka Profibus DP na CANopen*
• Bramka Profinet na CANopen*
• Częstotliwość nośna do 12 kHz
• Funkcja Safe torque Off (STO) oraz certyfikat SIL3 (EN 61800-5-2)
• Rodzaje sprzężenia zwrotnego:
• Resolver
• Enkoder inkrementalny
• 23 bitowy enkoder szeregowy - produkt własny marki Inovance

Pozostałe dane:

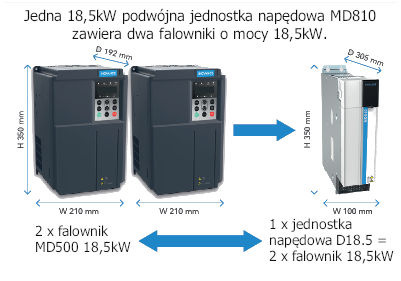

Modułowość MD810 - redukcja rozmiarów szaf sterowniczych:

Ulepszona wydajność energetyczna skutkuje mniejszą szafą sterowniczą ze względu na mniejsze rozmiary prostownika i zredukowane moduły hamowania Przelotowy montaż dodatkowo wpływa na zmniejszenie ilości i rozmiarów szaf “2 w 1” - dwie osie napędowe w jednej obudowie dają zysk przestrzeni (dla mocy od 1,5 do 18,5 kW)

Zaprojektowany dla przemysłu - wytrzymałość na ciężkie warunki pracy:

• Płytki elektroniki powleczone warstwą ochronną zapewniającą ochronę w środowisku klasy 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)
• Oddzielny kanał chłodzący radiator zapobiegający przedostawaniu się kurzu do płyt elektroniki
• Ekonomiczne, wbudowane dławiki DC zapewniające płynny przepływ prądu i zmniejszone zniekształcenia harmoniczne
• Temperatura pracy w przedziale od -10 - 50°C
• Dopuszczalna wilgotność powietrza od 5 do 95% (60% w przypadku gazów korodujących)
• Przeciążalność 150% przez 60 sekund, 178% przez 2 sekundy

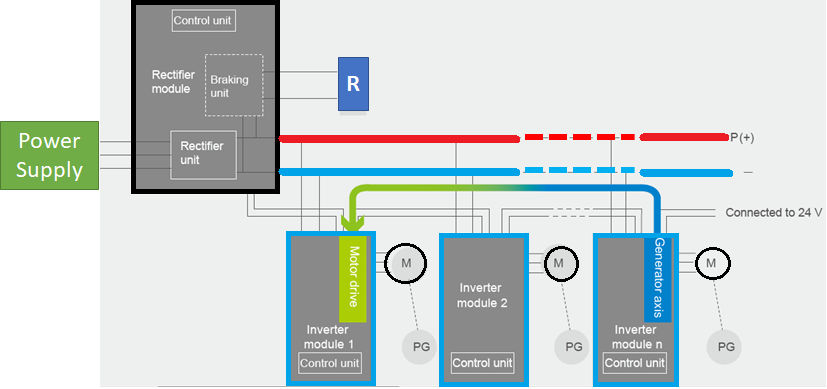

Oszczędność energii - niskie koszty eksploatacji:

• Wspólna szyna prądowa DC pozwala modułom napędowym na dzielenie się zregenerowaną energią
• Scentralizowany system hamowania daje możliwość ponownego wykorzystania energii hamowania
• Ograniczenie energii cieplnej traconej na rezystorze hamowania

Prostota i kompaktowość - oszczędność czasu i zwiększona niezawodność:

• Unifikacja rozmiaru segmentów redukuje ilość magazynowanych modułów systemu MD810
• Łagodny wzrost napięcia DC umożliwia niezależne włączanie i wyłączanie modułów napędowych
• Wbudowana redundancja: jeżeli jeden moduł zasilający zawiedzie, system może kontynuować pracę ze zmniejszona zdolnością (mniejsza prędkość i/lub obciążenie)
• Oprogramowanie narzędziowe InoDriveShop zawiera wszystkie kroki dotyczące uruchamiania, diagnostyki oraz konserwacji
• Konfiguracja PLC, HMI i falowników przez tę samą sieć upraszcza konserwację i obniża jej koszty

Napęd modułowy MD810 - szybka instalacja i uruchomienie:

• Prosta instalacja plug & play:
• Połączenie szyny DC dostępne od frontu ułatwia instalację modułów
• Funkcja bezpiecznego wyłączenia momentu (STO) eliminuje potrzebę zastosowania styczników wyjściowych
• Mniejsza liczba specjalistów potrzebnych do instalacji
• Błyskawiczna wymiana modułu gdy zajdzie potrzeba
• Połączenie z oprogramowaniem narzędziowym InoDriveShop jednym kliknięciem
• Uproszczone okablowanie i uruchomienie:
• Jeden przewód łączący ze sterownikiem PLC
• Tylko jeden zestaw przewodów zasilających
• Jedna zdalna klawiatura połączona jednym przewodem obsługująca wszystkie jednostki napędowe
• Mniej komponentów zewnętrznych. Wbudowane mini-szyny i wspólna szyna DC eliminują zewnętrzne elementy układu zasilania jak: indywidualne zabezpieczenia, jednostki hamujące i rezystory
• Wsparcie dla protokołów komunikacyjnych: Profibus DP, Modbus RTU, Profinet, CANopen, CANlink

Panel sterowania:

Wbudowany panel sterowania z wyświetlaczem LED pozwala wykonywać operacje zadawania i modyfikacji parametrów, monitorowania stanu pracy i automatyczne dostrajanie parametrów silnika.

Opcjonalny zdalny panel SOP-20-810:

Wyposażony w czytelny wyświetlacz LCD. Jeden taki panel daje możliwość obsługi wszystkich modułów składowych przemiennika MD810 poprzez programowe przełączanie się pomiędzy nimi.
Panel pozwala na sterowanie, parametryzację, kontrolę danych i ich wizualizację.
Dodatkowo panel posiada:

• slot karty SD pamięci danych o pojemności 8 GB
• gniazdo USB do podłączenia komputera
• funkcję kopiowania i przenoszenia danych

Moduły zasilające:

Moduły falownikowe jednonapędowe:

Moduły falownikowe dwunapędowe:

Moduł prostownika zasilania MD810 - elementy składowe:

Moduł falownika MD810 - elementy składowe:

Wymiary:

Napęd modułowy Inovance MD810 - kod zamówieniowy:
