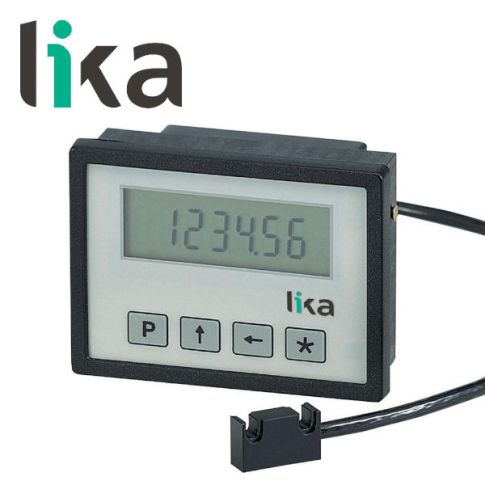

Wyświetlacz pozycji LIKA LD140-M7

Wyświetlacz LCD dedykowany do enkodera liniowego SM25.
Maks. rozdzielczość 0.01mm.
Zasilanie bateryjne (układ quasi-absolutny).
IP60 front, IP40 tył.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Wyświetlacz pozycji LD140-M7 - opis

Popularny, cyfrowy odczyt LCD przewidziany do współpracy z inkrementalnym enkoderem liniowym serii SM25. Ze względu na zasilanie bateryjne (2 baterie AAA) i brak wyłącznika wyświetlacz pracuje 24h na dobę, dzięki czemu nie stracimy aktualnej pozycji (układ quasi-absolutny). Bardzo małe zuzycie prądu (700μA) gwarantuje jednak długotrwałą eksploatację na jednym komplecie baterii. Prosta montaż i niezależne zasilanie sprawiają, że prezentowany system pomiarowy jest chętnie stosowany.

Wyświetlacz LCD dedykowany do współpracy z enkoderem liniowym serii SM25
Gniazdo mini-DIN do podłączenia czujnika SM25.
Zasilanie bateryjnie (system "quasi-absolutny").
Sensor SM25 z konektorem (zamawiany oddzielnie).
Wyświetlanie mm/cale.
Tryb wyświetlania kątowego.
Tryb pomiaru lokalnego.
Zerowanie w dowolnym miejscu.
Rozdzielczość do 0.01mm.

Wyświetlacz pozycji LD140-M7 - podstawowe parametry techniczne

Wyświetlacz	6 cyfrowy LCD
Tryb wyświetlania	pomiar liniowy, kątowy, mm/cale
Wymiary	96 x 72 x 47 mm
Wejście	sensor magnetyczny SM25
Prędkość posuwu	5 m/s maks.
Napięcie zasilania	1 x typu C / R14
Pobór prądu	~700μA
Interfejs	RS232
Wyjścia	nie
Stopień ochrony	IP60 front, IP40 tył
