- Wejścia cyfrowe *: Modbus-RTU, Profibus-DP, CC-Link, CANopen, Modbus TCP, Profinet, EtherCAT, Ethernet/IP.
- 16 wejść PNP, 24Vdc.

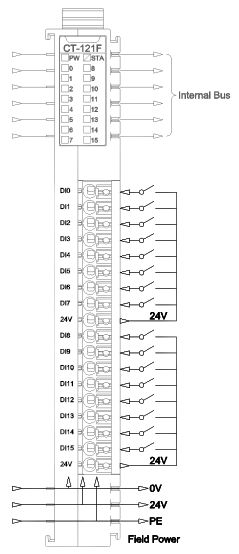

- Współpraca z czujnikami 2 i 3 przewodowymi.
- Funkcja podtrzymywania sygnału.
- Diody LED statusu wejść.
- Funkcja zliczania.
- (*) Praca w sieci z jednym z 12 dostępnych adapterów sieciowych Odot
Opis

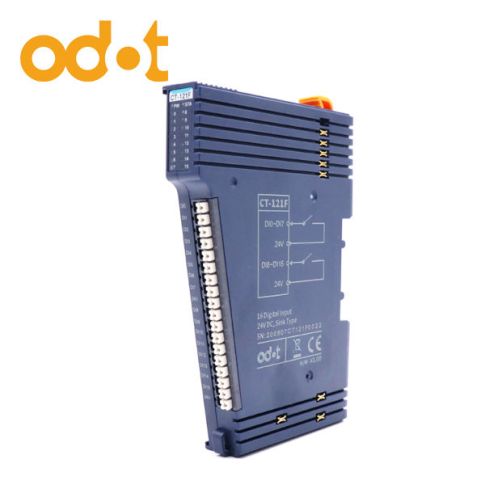

Zdalne wejścia cyfrowe ODOT CT-121F
Moduł wejść cyfrowych współpracuje z adapterami sieciowymi Odot: Modbus-RTU, Profibus-DP, CC-Link, CANopen, Modbus TCP, Profinet, EtherCAT, Ethernet/IP.
Adaptery obsługują do 32 modułów wejść wyjść oraz modułów specjalnych. Karty wejść-wyjść cyfrowych oraz analogowych posiadają zróżnicowaną ilość kanałów. Można je kompletować wg indywidualnych potrzeb.
Szeroki wybór interfejsów sieciowych powoduje, że skonfigurowana w ten sposób wyspa wejść-wyjść może być zintegrowana niemal z każdym istniejącym system rozproszonym lub innym systemem automatyki.
Moduł wejść cyfrowych ODOT CT-121F - specyfikacja techniczna:
Prąd pracy | 60mA przy 5Vdc |
---|---|
Izolacja | wejścia optoizolowane |
Zasilanie sieci | 22-28Vdc, nominalnie 24Vdc |
Okablowanie | maks. 1,5mm² |
Montaż | 35mm szyna DIN |
Wymairy | 115*14*75mm |
Waga | 65g |
Temperatura pracy | -40~85℃ |
Wilgotność | 5%-95% |
Stopień ochrony | IP20 |
Ilość kanałów | 16 wejść PNP |
Diody LED | 16 diod wskazujących stan wejścia |
Napięcie załączenia | min. 10Vdc, maks. 28Vdc |
Napięcie wyłączenia | maks. 5Vdc |
Prąd załączenia | maks. 5mA na kanał wejściowy przy 28V |
Impedancja wejścia | >7.5kΩ |
Opóźnienie wejścia wył. do wł. | maks. 3ms |
Opóźnienie wejścia wł. do wył. | maks. 2ms |
Czas filtrowania | 10ms domyślnie |
Częstotliwość próbkowania | 500Hz |
Częstotliwość zliczania | < 200Hz |
