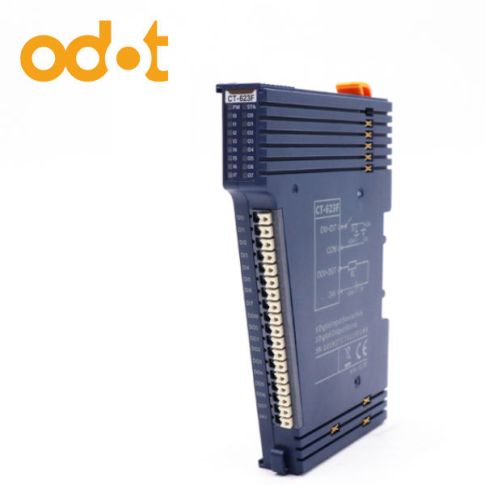

8 wejść NPN/PNP, 8 wyjść PNP moduł ODOT CT-623F
- Wejścia / wyjścia cyfrowe *: Modbus-RTU, Profibus-DP, CC-Link, CANopen, Modbus TCP, Profinet, EtherCAT, Ethernet/IP.
- 8 wejść NPN/PNP, 24Vdc.
- 8 wyjść PNP, 24Vdc.
- Wejścia współpracują z czujnikami 2 i 3 przewodowymi.
- Każdy kanał wejściowy posiada 32 bitowy licznik.
- Funkcja podtrzymywania sygnału wejściowego.
- Diody LED statusu wejść/wyjść.
- (*) Praca w sieci z jednym z 12 dostępnych adapterów sieciowych Odot
Opis
Zdalne wejścia / wyjścia cyfrowe ODOT CT-623F
Moduł wejść / wyjść cyfrowych współpracuje z adapterami sieciowymi Odot: Modbus-RTU, Profibus-DP, CC-Link, CANopen, Modbus TCP, Profinet, EtherCAT, Ethernet/IP.
Adaptery obsługują do 32 modułów wejść wyjść oraz modułów specjalnych. Karty wejść-wyjść cyfrowych oraz analogowych posiadają zróżnicowaną ilość kanałów. Można je kompletować wg indywidualnych potrzeb.
Szeroki wybór interfejsów sieciowych powoduje, że skonfigurowana w ten sposób wyspa wejść-wyjść może być zintegrowana niemal z każdym istniejącym system rozproszonym lub innym systemem automatyki.
Moduł wejść/wyjść cyfrowych ODOT CT-623F - specyfikacja techniczna:
| Prąd pracy | 85mA przy 5Vdc |
|---|---|
| Izolacja | wejścia i wyjścia optoizolowane |
| Zasilanie sieci | 22-28Vdc, nominalnie 24Vdc |
| Okablowanie | maks. 1,5mm² |
| Montaż | 35mm szyna DIN |
| Wymairy | 115*14*75mm |
| Waga | 65g |
| Temperatura pracy | -40~85℃ |
| Wilgotność | 5%-95% |
| Stopień ochrony | IP20 |
| Diody LED | 16 diod wskazujących stan wejść/wyjść |
| Wejścia | 8 cyfrowych PNP/NPN |
| Napięcia otwarcia | wysokie wejście: min. 10Vdc, maks. 28Vdc (wspólne 0Vdc) niskie wejście: min. 0Vdc, maks. 14Vdc (wspólne 24Vdc) |
| Napięcie zamknięcia | wysokie wejście: min. 5Vdc (wspólne 0Vdc) niskie wejście: maks. 19Vdc (wspólne 24Vdc) |
| Prąd otwarcia | maks. 5mA na kanał przy 28V |
| Impedancja wejścia | > 7.5mΩ |
| Opóźnienie wyjścia wył. do wł. | maks. 3ms |
| Opóźnienie wyjścia wł. do wył. | maks. 2ms |
| Czas filtrowania | 10ms domyślnie |
| Częstotliwość próbkowania | 500Hz |
| Częstotliwość zliczania | < 200Hz |
| Ilość kanałów | 8 wyjść PNP |
| Prąd znamionowy | typowo 500mA |
| Prąd upływu | maks. 10uA |
| Impedancja wyjścia | < 200mΩ |
| Opóźnienie wyjścia wył. do wł. | maks. 100ms |
| Opóźnienie wyjścia wł. do wył. | maks. 150ms |
| Ochrona | wyłączenie termiczne zabezpieczenie nadprądowe zabezpieczenie przeciwzwarciowe |
Moduł wejść/wyjść cyfrowych ODOT CT-623F - podłączenie:
