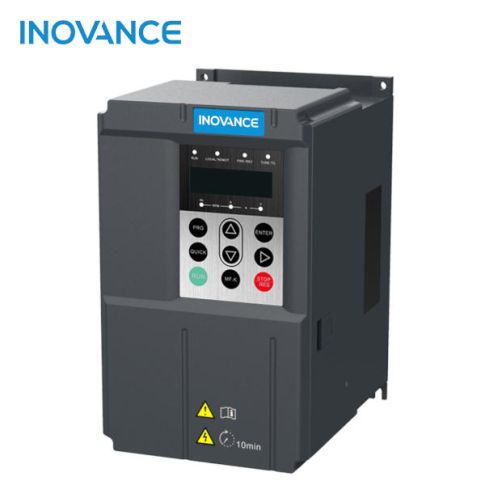

Falownik 1,5kW 3-fazowy INOVANCE MD500T1.5GB-INT wektorowy

Falownik wektorowy MD500T1.5GB-INT:

moc - 1,5kW,
częstotliwość wyjściowa do 500Hz,
przeciążalność 150%,
automatyczne forsowanie momentu,
regulator PID.

Opcje rozszerzeń:

karta sprzężenia zwrotnego (enkoder lub resolver),
dodatkowe wejścia / wyjście,
karty komunikacyjne - Modbus RTU, EtherCAT, Profinet, CANopen, CANlink.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Sterowanie skalarne V/F i wektorowe SVC w otwartej pętli sprzężenia
Sterowanie wektorowe FVC w zamkniętej pętli sprzężenia
180% momentu rozruchowego od 0 Hz w sterowaniu FVC
Możliwość zainstalowania karty dodatkowych wejść/wyjść:

MD38IO2: 3 wyjścia cyfrowe
MD38IO3: 3 wyjścia cyfrowe, 1 wyjście przekaźnikowe (normalnie otwarte) oraz komunikacja Modbus

Karty komunikacyjne (opcje): Modbus RTU, EtherCAT, Profinet, CANopen i CANlink
Automatyczne forsowanie momentu
Częstotliwość wyjściowa 0 - 500 Hz
Wbudowany chopper hamowania i hamowanie prądem stałym (DC)
Cztery niezależne S-rampy przyspieszania i zwalniania
Powłoka ochronna na płytkach PCB zapewnia niezawodne działanie również w niesprzyjającym środowisku klasy 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)
Kompensacja poślizgu
Darmowe oprogramowanie narzędziowe InoDriveShop w zakładce "Do pobrania"

Falownik MD500T1.5GB-INT - komunikacja:

Falowniki MD500 mają szerokie możliwości komunikacji. Instalując odpowiednią kartę uzyskujemy pożądany interfejs:

Falownik Modbus RTU - falownik MD500T1.5GB-INT + karta Modbus MD38TX1

Falownik Profinet – falownik MD500T1.5GB-INT + karta Profinet MD500-PN1

Falownik CANopen – falownik MD500T1.5GB-INT + karta CANopen MD38CAN2

Falownik CANlink - falownik MD500T1.5GB-INT + karta CANlink MD38CAN1

Falownik MD500T1.5GB-INT - specyfikacja techniczna:

Kod zamówieniowy	• MD500T1.5GB-INT
Moc znamionowa	• 1,5 kW
Napięcie zasilające	• 3-fazowe, 400V
Prąd znamionowy	• 3,8A
Rodzaj sterowania	• wektorowe SVC w otwartej pętli sprzężenia, • wektorowe FVC w zamkniętej pętli sprzężenia • skalarne V/F
Częstotliwość wyjściowa	• 0-500 Hz
Moment rozruchowy	• 150% przy 0,25 Hz w sterowaniu wektorowym SVC • 180% przy 0 Hz w sterowaniu wektorowym FVC
Stosunek regulacji prędkości	• 1:200 (SVC) / 1:1000 (FVC)
Przeciążalność	• 150% przez 60 sekund
Sprzężenie zwrotne	• enkoderowe (karta do współpracy z enkoderem MD38PGMD) • resolver (karta do współpracy z resolverem MD38PG4)
Powłoka ochronna	• płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*
Wejścia analogowe	• 2, jedno 0-10V, drugie wybieralne: 0-10 V; 0-20 mA
Wejścia cyfrowe	• 5 wejść NPN/PNP, w tym jedno szybkie do 100 kHz
Wyjście analogowe	• 1, wybieralne 0-10 V; 0-20 mA
Wyjścia cyfrowe	• 1 przekaźnikowe (NO/NC) • 1 tranzystorowe (otwarty kolektor)
Wyjście impulsowe	• 1, szybkie wyjście 0 - 100 kHz
Komunikacja	• Modbus RTU, EtherCAT, Profinet, CANopen, CANlink (opcje)
Hamowanie	• hamowanie prądem stałym (DC) • wbudowany chopper hamowania • możliwość dołączenia rezystora hamowania
Certyfikaty	• CE, TÜV oraz UL
Temperatura pracy	• -10°C~+50°C **
Chłodzenie	• wentylator chłodzący
Stopień ochrony	• IP20

* - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie
** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

Falownik MD500T1.5GB-INT - schemat podłączeń:

Falownik wektorowy 3-fazowy INOVANCE MD500 - schemat podłączeń

Falownik MD500T1.5GB-INT - poradniki wideo:

	Programowanie, parametryzacja falownika INOVANCE MD500

	Autotuning statyczny falownika INOVANCE MD500

	Autotuning dynamiczny falownika INOVANCE MD500

Falownik MD500T1.5GB-INT - zastosowania:

Urządzenie znajduje zastosowanie jako: falownik do wentylatora, falownik do pompy, falownik do traka, falownik do piły, falownik do kompresora, falownik do przenośnika taśmowego, falownik do przenośnika łańcuchowego, falownik do przenośnika ślimakowego, falownik do podnośnika kubełkowego, falownik do podajnika, falownik do elektrowrzeciona, falownik do wrzeciona, falownik do tokarki, falownik do frezarki, falownik do mieszadła, falownik do wirówki, falownik do sprężarki, falownik do podnośnika, falownik do suwnicy, falownik do żurawia, falownik do szlifierki, falownik do nawijarki, falownik do gwintownicy, falownik do obrotnicy, falownik do obrotnika, falownik do hydroforu, falownik do suszarni.
