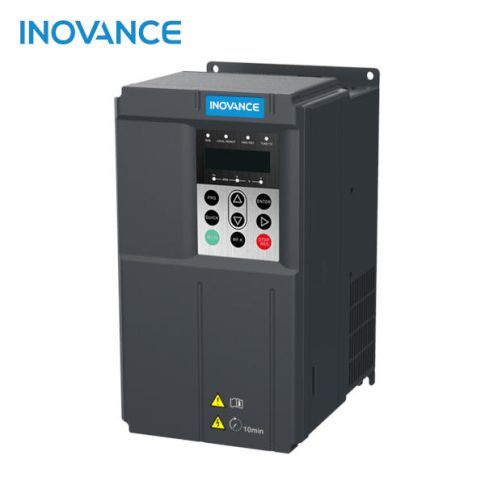

Falownik 11/15kW INOVANCE MD290T11G/15PB-INT skalarny

Falownik skalarny MD290T11G/15PB-INT:

Moc:

11kW - przeciążalność 150% (G)
15kW - przeciążalność 110% (P)

Częstotliwość wyjściowa do 500Hz¹.
Zasilanie 3x400Vac.
Regulator PID.
Automatyczne forsowanie momentu.
Opcje rozszerzeń:

Dodatkowe wejścia/wyjścia.
Karty komunikacyjne - Modbus RTU, EtherCAT, Profinet, CANopen, CANlink.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Falownik 11/15kW INOVANCE MD290T11G/15PB-INT - cechy główne:

Sterowanie skalarne V/F
Przełączalna przeciążalność, możliwość zastosowania w silnikach o mocy do 11kW z przeciążalnością 150% - (G) oraz w silnikach o mocy do 15kW z przeciążalnością 110% (P).
Możliwość rozszerzenia o dodatkowe wejścia/wyjścia:

MD38IO2 – 3 wejścia cyfrowe
MD38IO3 – 3 wejścia cyfrowe, 1 wyjście przekaźnikowe, Modbus-RTU

Komunikacja (opcjonalne karty):

MD38CAN1 – komunikacja CANlink
MD38CAN2 – komunikacja CANopen
MD38TX1 – komunikacja Modbus-RTU
MD500-PN1 – komunikacja PROFINET
MD500-ECAT – komunikacja EtherCAT

Automatyczne forsowanie momentu
Częstotliwość wyjściowa 0-500Hz (możliwość zamówienie w wersji z częstotliwością do 4500Hz)
Wbudowany czoper hamowania
Kompensacja poślizgu
Ochronna powłoka na płytkach PCB zapewniająca prawidłowe działanie także w niesprzyjającym środowisku klasy 3C2 (gazy chemiczne) I 3S2 (cząstki stałe) ²
Darmowe oprogramowanie narzędziowe InoDriveShop dostępne w zakładce Do pobrania

Falownik 11/15kW INOVANCE MD290T11G/15PB-INT - specyfikacja techniczna:

Kod zamówieniowy	• MD290T11G/15PB-INT
Moc znamionowa	• 11 kW (praca ciężka) • 15 kW (praca normalna)
Napięcie zasilające	• 3-fazowe, 400 V
Prąd znamionowy	• 25 A (praca ciężka) • 32 A (praca ciężka)
Rodzaj sterowania	• Skalarne V/F
Częstotliwość wyjściowa	• 0-500 Hz ¹
Przeciążalność	• 110% przez 1 min. co 10 min (praca normalna) • 150% przez 1 min. co 10 min (praca ciężka)
Powłoka ochronna	• płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe) ²
Stopień ochrony	• IP20
Temperatura pracy	• -10°C~+50°C ³
Wejścia analogowe	• 2, jedno 0-10V, drugie wybieralne: 0-10 V; 0-20 mA
Wejścia cyfrowe	• 5 wejść NPN/PNP, w tym jedno szybkie do 100 kHz
Wyjście analogowe	• 1, wybieralne 0-10 V; 0-20 mA
Wyjścia cyfrowe	• 1 przekaźnikowe (NO/NC) • 1 tranzystorowe (otwarty kolektor)
Wyjście impulsowe	• 1, szybkie wyjście 0 - 100 kHz
Hamowanie	• hamowanie prądem stałym (DC) • wbudowany chopper hamowania • możliwość dołączenia rezystora hamowania
Wymiary	• 250 mm / 140 mm / 170 mm, (S/W/G)
Certyfikaty	• CE, TÜV oraz UL
Chłodzenie	• wentylator chłodzący
Gwarancja	• 24 miesiące

² - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie

³ - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

Falownik 11/15kW INOVANCE MD290T11G/15PB-INT - schemat podłączeń:

Falownik skalarny INOVANCE MD290 - schemat podłączeń

Falownik MD290T11G/15PB-INT - poradniki wideo:

	Programowanie, parametryzacja falownika INOVANCE MD500. W falownikach MD290 proces przebiega identycznie

	Autotuning statyczny falownika INOVANCE MD500. W falownikach MD290 proces autotuningu przebiega identycznie. Nie ma jednak możliwości przełączenia na sterowania wektorowe, ponieważ MD290 to falowniki skalarne

	Autotuning dynamiczny falownika INOVANCE MD500. W falownikach MD290 proces autotuningu przebiega identycznie. Nie ma jednak możliwości przełączenia na sterowania wektorowe, ponieważ MD290 to falowniki skalarne

Falownik MD290T11G/15PB-INT - zastosowania:

Urządzenie znajduje zastosowanie jako: falownik do wentylatora, falownik do pompy, falownik do traka, falownik do piły, falownik do kompresora, falownik do przenośnika taśmowego, falownik do przenośnika łańcuchowego, falownik do przenośnika ślimakowego, falownik do podnośnika kubełkowego, falownik do podajnika, falownik do elektrowrzeciona, falownik do wrzeciona, falownik do tokarki, falownik do frezarki, falownik do mieszadła, falownik do wirówki, falownik do sprężarki, falownik do podnośnika, falownik do suwnicy, falownik do żurawia, falownik do szlifierki, falownik do nawijarki, falownik do gwintownicy, falownik do obrotnicy, falownik do obrotnika, falownik do hydroforu, falownik do suszarni.
