Parametry
Kod zamówieniowy

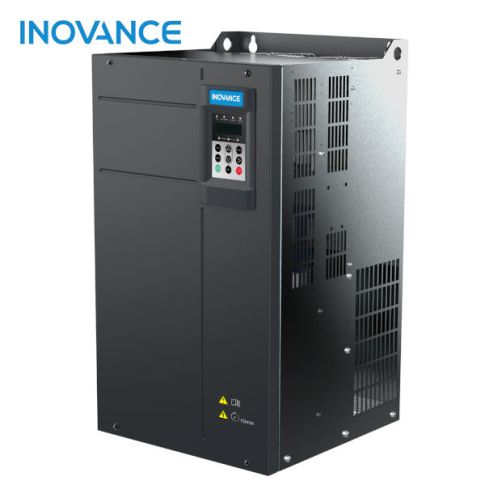

• MD500T110G/132P-PLUS-INT
Moc znamionowa
• 110 kW (praca ciężka) • 132 kW (praca normalna)
Napięcie zasilające
• 3-fazowe, 400V
Prąd znamionowy
• 196 A (praca ciężka) • 239 A (praca normalna)
Rodzaj sterowania
• skalarne V/F w pętli otwartej (tylko silniki indukcyjne), • bezczujnikowe sterowanie wektorowe SVC w pętli otwartej, • sterowanie wektorowe FVC w pętli zamkniętej (enkoder lub resolver)
Częstotliwość wyjściowa
• 0-599 Hz
Moment rozruchowy
• 150% przy 0,25 Hz w sterowaniu wektorowym SVC, • 180% przy 0 Hz w sterowaniu wektorowym FVC
Stosunek regulacji prędkości
• 1:200 (SVC) / 1:1000 (FVC)
Przeciążalność
• 150% przez 60 sekund
Sprzężenie zwrotne
• enkoderowe (karta do współpracy z enkoderem MD38PGMD) • resolver (karta do współpracy z resolverem MD38PG4)
Powłoka ochronna
• płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*
Wejścia analogowe
• 3, jedno ±10V, drugie wybieralne: ±10 V; 0-20 mA, trzecie wybieralne: drugie wybieralne: ±10 V; 0-20 mA oraz obsługa PT100, PT1000, KTY-84-130 i PTC130
• hamowanie prądem stałym (DC)• możliwość dołączenia rezystora hamowania
Certyfikaty
• CEoraz UL
Temperatura pracy
• -10°C~+50°C **
Chłodzenie
• naturalne
Stopień ochrony
• IP20
* - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie ** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.
