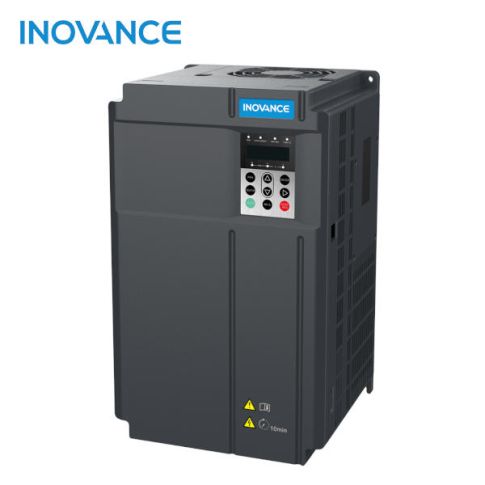

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT wektorowy

Falownik wektorowy MD500T37G/45PB-PLUS-INT:

Współpraca z silnikami:

do 37kW - przeciążalność 150% (G).
do 45kW - przeciążalność 110% (P).

Sterowanie silnikami indukcyjnymi oraz silnikami synchronicznymi z magnesami trwałymi (PM).
Praca Master / Slave kontroli naciągu.
4 zestawy parametrów silników.
Wejście analogowe termistora.
Częstotliwość wyjściowa do 599Hz¹.
Zasilanie 3x400Vac.
Regulator PID.
Automatyczne forsowanie momentu.

Opcje rozszerzeń:

karta sprzężenia zwrotnego (enkoder lub resolver),
dodatkowe wejścia / wyjście,
karta PLC - pełna funkcjonalność sterownika PLC serii H1U,
karty komunikacyjne - Modbus RTU, Profibus, EtherCAT, Profinet, Ethernet, CANopen, CANlink.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT - główne cechy:

Możliwość pracy z silnikami w dwóch zakresach mocy i przeciążalności:
- do 37kW - przeciążalność 150% (G)
- do 45kW - przeciążalność 110% (P)
Dostępne algorytmy sterowania:

sterowanie skalarne V/F w pętli otwartej (tylko silniki indukcyjne)
bezczujnikowe sterowanie wektorowe SVC w pętli otwartej
sterowanie wektorowe FVC w pętli zamkniętej (enkoder lub resolver)

Moment rozruchowy:

150% przy 0,25Hz w sterowaniu SVC
180% przy 0Hz w sterowaniu FVC

Automatyczne forsowanie momentu
Sterowanie silnikami indukcyjnymi oraz silnikami synchronicznymi z magnesami trwałymi (PM)
4 zestawy parametrów dla różnych silników
Wbudowane funkcje pracy nawijania/odwijania

Master/Slave (kontrola naciągu)
wobler (wobble control)

Częstotliwość wyjściowa do 599 Hz
Wbudowany dławik DC (400 V: 18,5 kW i w górę)
Logika sterowania hamulcem
Wbudowany moduł hamujący i hamowanie prądem stałym DC
Kompensacja poślizgu
4 niezależne rampy (S-Ramp) przyspieszania i hamowania
Elastycznie programowalne wejścia/wyjścia
Wysoka temperatura pracy otoczenia: do 50 *C
Płytki drukowane z powłoką konformalną zgodne ze środowiskami 3S2 i 3C3
Wejścia/wyjścia:

5 wejść cyfrowych
3 wejścia analogowe (w tym jedno dedykowane dla czujnika termistorowego PTC - AI3)
2 wyjścia analogowe
1 wyjście cyfrowe (otwarty kolektor)
2 wyjścia przekaźnikowe

Możliwości rozbudowy:

karty dodatkowych wejść/wyjść:

MD38IO1: 5 wejść cyfrowych, 1 wyjście tranzystorowe, 1 wyjście przekaźnikowe, 1 wejście analogowe (+/-10V, PT100/PT1000) oraz komunikacja CANlink lub Modbus
MD38IO2: 3 wyjścia cyfrowe
MD38IO3: 3 wyjścia cyfrowe, 1 wyjście przekaźnikowe (normalnie otwarte) oraz komunikacja Modbus

karta enkoderowa

MD38PGMD: wejście otwarty kolektor, push-pull i różnicowe, wyjście różnicowe i otwarty kolektor

karty komunikacji:

Modbus-RTU
PROFIBUS
CANopen
CANlink
PROFINET
EtherCAT
Ethernet/IP

Darmowe oprogramowanie narzędziowe

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT - specyfikacja techniczna:

Kod zamówieniowy	• MD500T37G/45PB-PLUS-INT
Moc znamionowa	• 37 kW (praca ciężka) • 45 kW (praca normalna)
Napięcie zasilające	• 3-fazowe, 400V
Prąd znamionowy	• 69 A (praca ciężka) • 86 A (praca normalna)
Rodzaj sterowania	• skalarne V/F w pętli otwartej (tylko silniki indukcyjne), • bezczujnikowe sterowanie wektorowe SVC w pętli otwartej, • sterowanie wektorowe FVC w pętli zamkniętej (enkoder lub resolver)
Częstotliwość wyjściowa	• 0-599 Hz
Moment rozruchowy	• 150% przy 0,25 Hz w sterowaniu wektorowym SVC, • 180% przy 0 Hz w sterowaniu wektorowym FVC
Stosunek regulacji prędkości	• 1:200 (SVC) / 1:1000 (FVC)
Przeciążalność	• 150% przez 60 sekund
Sprzężenie zwrotne	• enkoderowe (karta do współpracy z enkoderem MD38PGMD) • resolver (karta do współpracy z resolverem MD38PG4)
Powłoka ochronna	• płytki PCB pokryte powłoką zgodną z IEC 60721-3- 3, odporną na środowiska klas 3C2 (gazy chemiczne) i 3S2 (cząstki stałe)*
Wejścia analogowe	• 3, jedno ±10V, drugie wybieralne: ±10 V; 0-20 mA, trzecie wybieralne: drugie wybieralne: ±10 V; 0-20 mA oraz obsługa PT100, PT1000, KTY-84-130 i PTC130
Wejścia cyfrowe	• 5 wejść NPN/PNP, w tym jedno szybkie do 100 kHz
Wyjścia analogowe	• 2, wybieralne 0-10 V; 0-20 mA
Wyjścia cyfrowe	• 2 przekaźnikowe (NO/NC), • 1 tranzystorowe (otwarty kolektor)
Komunikacja	• Modbus RTU, EtherCAT, Ethernet/IP, Profinet, CANopen, CANlink (opcje)
Hamowanie	• hamowanie prądem stałym (DC) • wbudowany chopper hamowania • możliwość dołączenia rezystora hamowania
Certyfikaty	• CEoraz UL
Temperatura pracy	• -10°C~+50°C **
Chłodzenie	• naturalne
Stopień ochrony	• IP20

* - C: substancje aktywne chemicznie, S: substancje aktywne mechanicznie
** - przy temperaturze pracy pomiędzy 40 a 50°C należy wziąć pod uwagę szybsze zużywanie się urządzenia.

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT - możliwości rozszerzeń:

Falownik INOVANCE MD500-PLUS - możliwości rozszerzeń

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT - schemat podłączeń:

Falownik INOVANCE MD500-PLUS wektorowy - schemat podłączeń

Falownik 37/45kW INOVANCE MD500T37G/45PB-PLUS-INT - poradniki wideo:

	Programowanie, parametryzacja falownika INOVANCE MD500. W falownikach MD500 Plus proces przebiega identycznie

	Autotuning statyczny falownika INOVANCE MD500. W falownikach MD500 Plus proces autotuningu przebiega identycznie

	Autotuning dynamiczny falownika INOVANCE MD500. W falownikach MD500 Plus proces autotuningu przebiega identycznie
