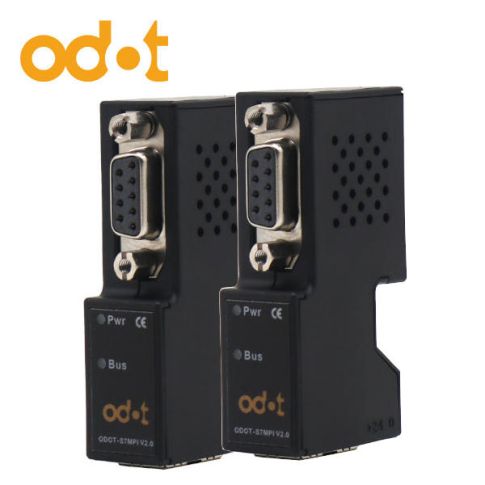

main product photo

Konwerter PPI/MPI/ProfiBus - Ethernet ODOT S7xPIV2.0

odot
  • Instalacja na porcie komunikacyjnym PPI / MPI / PROFIBUS PLC
  • Brak potrzeby stosowania zewnętrznego zasilania
  • Jednoczesna realizacja połączenia S7TCP oraz komunikacji Modbus-TCP
  • Zintegrowany z Modbus-TCP, obszar danych Modbus może być automatyczny lub mapowany do rejestrów S7-200 / S7-300 / S7-400
  • Obsługa do 32 urządzeń (hostów)
  • Certyfikat: EMS, CE
  • Montaż typu Plug&Play
    •
Zapytaj o produkt

Opis

Konwerter ODOT-S7XPIV2.0 - główne cechy:

ODOT-S7PPI V2.0 to adapter interfejsów PPI/MPI/ProfiBus używanych w sterownikach PLC firmy Siemens SIMATIC S7-200 / S7-300 / S7-400 na interfejs Ethernet. Zastosowanie adaptera daje możliwość zbierania danych ze sterownika PLC po ethernecie. Dzięki temu możliwa jest rozbudowa systemu, jego szersza kontrola i zarządzanie. Przelotowa budowa adaptera sprawia, że port sterownika PLC nie jest blokowany przez urządzenie ODOT i może nadal być wykorzystany do podłączenia kolejnego urządzenia.

Konwerter ODOT-S7XPIV2.0 - specyfikacja techniczna:

Dane techniczne:

  • Instalacja: Plug & Play
  • Napięcie zasilania: 24VDC ±20% (nie jest wymagane zewnętrzne zasilanie)
  • Pobór prądu: maks. 100mA przy 24VDC
  • Temperatura pracy: 0℃~60℃
  • Wymiary: 63 x 30 x 17 [mm]
  • Waga: S7MPIV2.0 - 50g, S7MPIV2.0 - 60g

Parametry interfejsu Ethernet:

  • Protokół: S7 Ethernet, Modbus-TCP
  • Liczba portów: 1x RJ45
  • Obsługiwana liczba urządzeń: do 32
  • Prędkość transmisji: 10/100Mbps (automatyczne dopasowanie), MDI/MDIX

Parametry interfejsu S7:

  • Typ złącza: DB9
  • Prędkość transmisji: 9.6 kbps ~ 1.5 Mbps (automatyczne dopasowanie)
  • Protokoły: MPI/PPI/ProfiBus

    • Konwerter ODOT-S7XPIV2.0 - przykłady aplikacji:

    S7PPIV2.0:

    Adapter interfejsu PPI na Ethernet ODOT-S7PPIV2.0 - przykład aplikacji

    S7MPIV2.0:

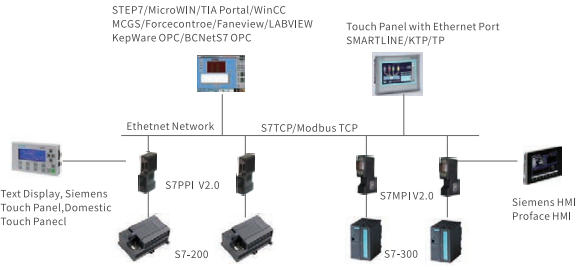

    Konwerter PPI/MPI/ProfiBus - Ethernet ODOT-S7MPIV2.0 - przykład aplikacji

    Konwerter ODOT-S7XPIV2.0 - wymiary:

    S7PPIV2.0:

    Wymiary - adapter interfejsu PPI na Ethernet ODOT-S7PPIV2.0
