Konwerter PPI/MPI/ProfiBus - Ethernet ODOT-S7MPI V2.0
- Instalacja na porcie komunikacyjnym PPI / MPI / PROFIBUS PLC, bez zewnętrznego zasilania
- Obsługa sterowników komunikacyjnych Ethernet Siemens S7, w tym MicroWIN, STEP7, TIA Portal, WinCC itp.
- Zintegrowany z Modbus-TCP, obszar danych Modbus może być automatyczny lub mapowany do rejestrów S7-200 / S7-300/ S7-400
- Jednoczesna realizacja połączenia S7TCP oraz komunikacji Modbus-TCP
- Obsługa do 32 urządzeń (hostów)
- Certyfikat: EMS, CE
- Montaż typu Plug&Play
Opis
Konwerter ODOT-S7MPI V2.0 - główne cechy:
ODOT-S7MPI V2.0 to adapter interfejsu PPI/MPI/ProfiBus używanych w sterownikach PLC firmy Siemens SIMATIC S7-200 / S7-300 / S7-400 na interfejs Ethernet pozwalający na pozyskiwanie danych z PLC, co jest bardzo wygodne przy rozbudowie systemu i zarządzaniu produkcją. ODOT-S7MPI V2.0 jako urządzenie Plug&Play nie zajmuje portu programującego w PLC, to znaczy oprogramowanie do programowania lub host PC może bez problemu monitorować i gromadzić dane ze sterownika przez Ethernet, podczas gdy np. panel HMI może komunikować się ze sterownikiem PLC przez przelotowy port MPI/PPI adaptera.
Konwerter ODOT-S7MPI V2.0 - specyfikacja techniczna:
Dane techniczne:
- Instalacja: Plug & Play
- Napięcie zasilania: 24VDC ±20% (nie jest wymagane zewnętrzne zasilanie)
- Pobór prądu: maks. 100mA przy 24VDC
- Temperatura pracy: 0℃~60℃
- Wymiary: 63 x 30 x 17 [mm]
- Waga: 60g
Parametry interfejsu Ethernet:
- Protokół: S7 Ethernet, Modbus-TCP
- Liczba portów: 1x RJ45
- Obsługiwana liczba urządzeń: do 32
- Prędkość transmisji: 10/100Mbps (automatyczne dopasowanie), MDI/MDIX
Parametry interfejsu S7:
Konwerter ODOT-S7MPI V2.0 - przykład aplikacji:

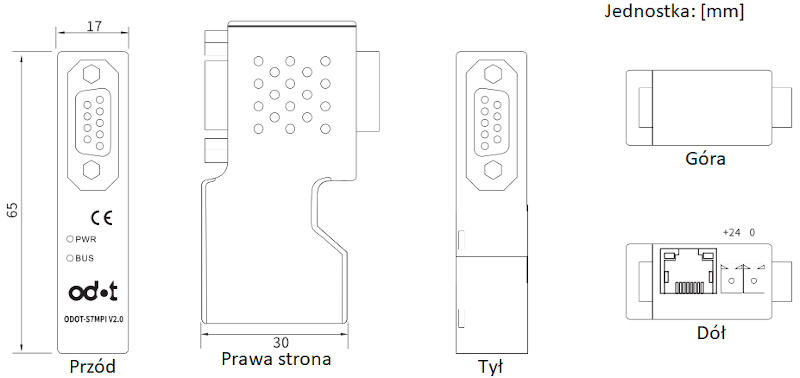

Konwerter ODOT-S7MPI V2.0 - wymiary:
