- Konwersja protokołów między Modbus RTU/ASCII, a ProfiNET
- Do wykorzystania 2 porty szeregowe RS485/232 lub 1 port RS422
- Praca sieci Modbus w trybie Master lub Slave
- Obszar danych bramki ProfiNet na wejściu i wyjściu po 1444bytes
- Montaż na szynie DIN
- Certyfikat: EMS, CE
- Gwarancja producenta: 3 lata
Opis
Konwerter ODOT-PNM02 - główne cechy:

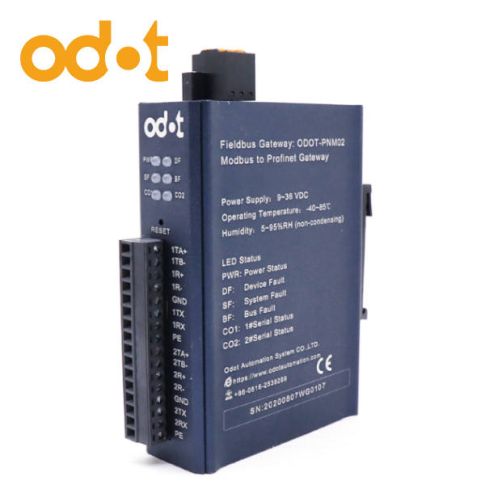

Bramka komunikacyjna ODOT-PNM02 jest konwerterem protokołu Modbus-RTU/ASCII na ProfiNET. Pozwala w łatwy sposób połączyć urządzenie Modbus do np. sterownika PLC (S7-300 / S7-1200 / S7-1500 / S7-400) za pomocą interfejsu komunikacyjnego ProfiNET, opracowanego przez firmę SIEMENS. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN ułatwia montaż i daje oszczędność miejsca w szafach sterowniczych. Porty szeregowe posiadają wbudowaną optoizolację.
Konwerter ODOT-PNM02 - specyfikacja techniczna:
Dane techniczne:
- Napięcie zasilania: 9-36VDC
- Pobór prądu: maks. 200mA przy 24VDC
- Temperatura pracy: -40℃~85℃

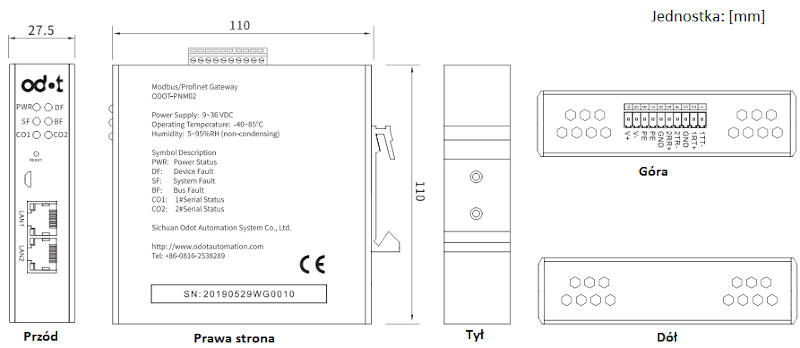

- Wymiary: 80 x 40 x 110 mm (dł. x szer. x wys.)
- Waga: 335g
- Montaż na szynie DIN (35mm)
- Stopień ochrony: IP20
Komunikacja szeregowa Modbus:
- Liczba portów: 2 (RS485/422/232)
- Protokół: Modbus RTU/ASCII
- Tryb pracy: Master/Slave
- Ochrona ESD: ±16kV
- Podłączenie: zacisk śrubowy 3.81mm
- Bity danych: 7, 8
- Bity stopu: 1, 2
- Bit parzystości: none, even, odd
- Prędkość transmisji: 1200~115200 bps
- Rezystancja dla terminala RS485: zewnętrzna 120Ω
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
- Ilość podłączonych urządzeń: do 62
- Izolacja magistrali szeregowej: optoizolacja
Komunikacja Ethernet:
Inne
- Przycisk “Reset” do szybkiego resetowania urządzenia
- Wskaźniki LED informujące o statusie pracy urządzenia
Konwerter ODOT-PNM02 - przykład aplikacji:

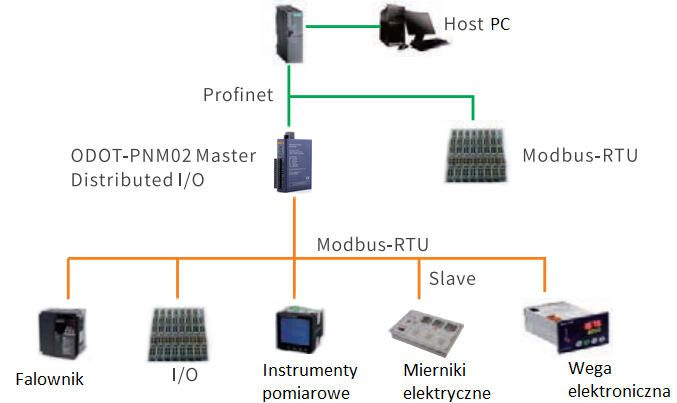

Aplikacja typu Master

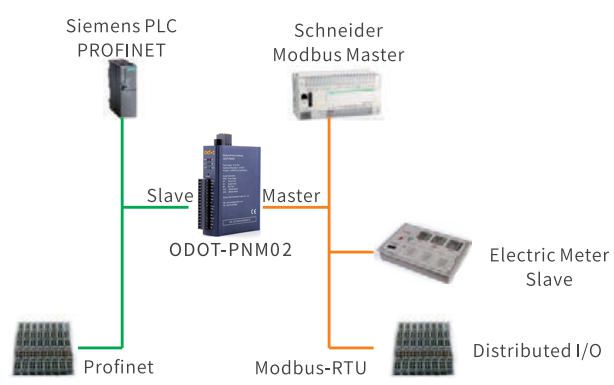

Aplikacja typu Slave
