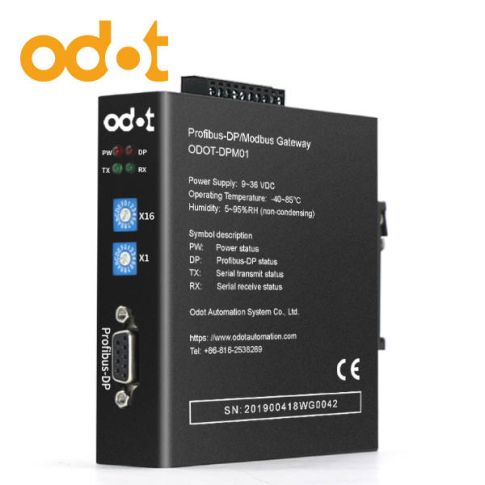

Konwerter Modbus RTU/ASCII - ProfiBus ODOT DPM01

Konwerter ODOT-DPM01 - główne cechy:

Bramka komunikacyjna ODOT-DPM01 to konwerter protokołu Modbus RTU/ASCII na ProfiBus-DP. Pozwala w łatwy sposób połączyć urządzenie Modbus do np. sterownika PLC Siemens (S7-300 / S7-400 / S7-1200 / S7-1500) za pomocą interfejsu komunikacyjnego ProfiBus-DP firmy SIEMENS lub systemu DCS z DP master. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN ułatwia montaż i daje oszczędność miejsca w szafach sterowniczych. Porty szeregowe posiadają wbudowaną optoizolację.

Konwerter ODOT-DPM01 - specyfikacja techniczna:

Dane techniczne:

• Napięcie zasilania: 9-36VDC
• Pobór prądu: maks. 100mA przy 24VDC
• Temperatura pracy: -40℃~85℃
• Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
• Waga: 162g
• Montaż na szynie DIN (35mm)
• Stopień ochrony: IP20

Komunikacja szeregowa Modbus:

• Liczba portów:1 (RS485/422/232)
• Protokół: Modbus RTU/ASCII
• Tryb pracy: Master/Slave
• Ochrona ESD: ±16kV
• Podłączenie: zacisk śrubowy 3.81mm
• Bity danych: 8
• Bity stopu: 1, 2
• Bit parzystości: none, even, odd
• Prędkość transmisji: 1200~115200 bps
• Rezystancja dla terminala RS485: wbudowana 120Ω
• Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
• Ilość podłączonych urządzeń: do 31
• Izolacja magistrali szeregowej: optoizolacja

Interfejs ProfiBus:

Konwerter ODOT-DPM01 - przykład aplikacji:

Aplikacja typu Master

Aplikacja typu Slave

Konwerter ODOT-DPM01 - wymiary:
