AR500 - kompaktowy laserowy czujnik położenia

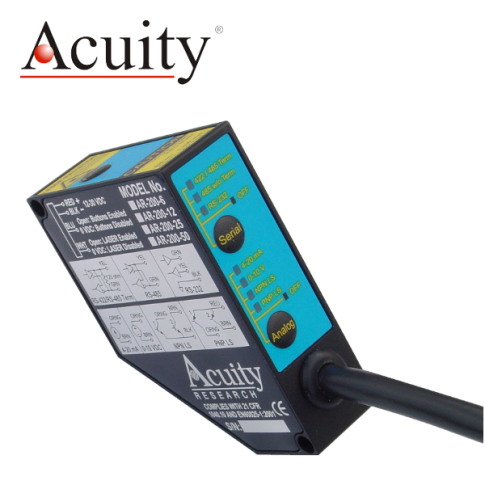

AR200 - laserowy czujnik triangulacyjny bliskiego zasięgu

Krótki opis


  • Zakres pomiarowy: 6,35 - 101,60mm.

  • Rozdzielczość: 1,9 - 30,5μm.

  • Częstotliwość próbkowania: 0,2 - 1250Hz.

  • Tryb eliminacji wpływu tła.

  • Wybieralny interfejs wyjściowy.

  • Stopień ochrony IP65.

  • CE





  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Specyfikacja:

Model Zakres
pomiarowy
Środek
zakresu
pomiarowego
Liniowość

Rozdzielczość

AR200-6 6,35 mm ~21 mm ±12,7 μm ±1,9 μm
AR200-12 12,70 mm ~21 mm ±25,4 μm ±3,8 μm
AR200-25 25,40 mm ~34 mm ±50,8 μm ±7,6 μm
AR200-50 50,8 mm ~42 mm ±101,6 μm ±15,2 μm
AR200-100 101,60 mm ~79 mm ±203,2 μm ±30,5 μm



AR200 to seria laserowych czujników triangulacyjnych o wysokiej rozdzielczości oraz czułości.Dostępnych jest pięć modeli o różnym zakresie pomiarowym.Oferują rozdzielczość 2 µm w zakresie pomiarowym nieco ponad 6 mm, zaś 30 µm w zakresie około 100 mm.


zasadza działania czujników triangulacujnych

Triangulacyjny czujnik AR200 emituje wiązkę widzialnego światła laserowego tworzącą punkt na powierzchni mierzonego obiektu. Odbite pod kątem światło jest rejestrowane przez wbudowaną skanującą kamerę CMOS. Na podstawie analizy pikseli uzyskanego obrazu procesor dokonuje wyliczenia odległości od obiektu. Nieprzeciążony AR200 mierzy dokładnie obiekty o lustrzanej powierzchni, od których odbijana jest prawie cała wiązka światła.



Wymiary:

wymiary laserowy czujnik triangulacujny AR200

Informacje dodatkowe

Pomiar małe odległości
