- mechaniczne zakotwiczenie
- aluminiowa obudowa
- skok od 50 do 900mm
- prędkość przesuwu do 5m/s
- EMC
- IP54
Opis

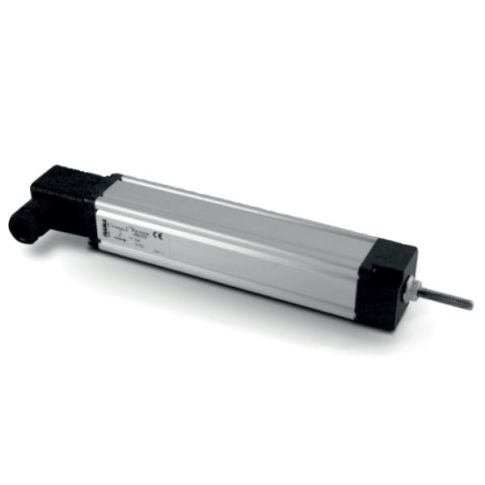

Przetwornik potencjometryczny PAK - specyfikacja techniczna:
Liniowe przetworniki potencjometryczne służą do pomiaru przemieszczenia liniowego. Przytwierdzony do suwakowego potencjometru liniowego ruchomy trzpień przetwarza przesunięcie liniowe na zmianę rezystancji.
PAK: aluminiowa obudowa, mechaniczne zakotwienie, przesuw za pomocą gwintowanego pręta M6, skoki od 50 do 900 mm, złacze 4-biegunowe zgodne z normą DIN43650 (połączenie sferyczne M6 na zamówienie).
Rozdzielczość | nieskończona |
---|---|
Prędkość przesuwu | maks. 5 m/s |
Siła przesuwu | maks. 2N |
Moc dielektryczna | 500 Vrms - 50Hz |
EMC | 2014/30/UE |
Żywotność | 100 milionów operacji |
Stabilność termiczna | ± 200 ppm/°C |
Wyjście | gniazdo |
Stopień ochrony | IP54 |
Materiał obudowy | anodyzowane aluminium |
Temperatura pracy | -30°C +100°C |
Przetwornik potencjometryczny PAK – dostępne modele:
Model | Jednostka | PA50K | PA100K | PA200K | PA300K | PA500K | PA600K | PA900K |
---|---|---|---|---|---|---|---|---|
Użyteczny skok | mm | 51 | 102 | 204 | 304 | 508 | 610 | 914 |
L: długość obudowy | mm | 159 | 209 | 309 | 411 | 615 | 716 | 1021 |
Rezystancja | KΩ | 2 | 3 | 5 | 5 | 5 | 5 | 5 |
Tolerancja liniowości | % | 0,10 | 0,10 | 0,07 | 0,06 | 0,05 | 0,05 | 0,04 |
Przetwornik potencjometryczny PAK – wymiary:
