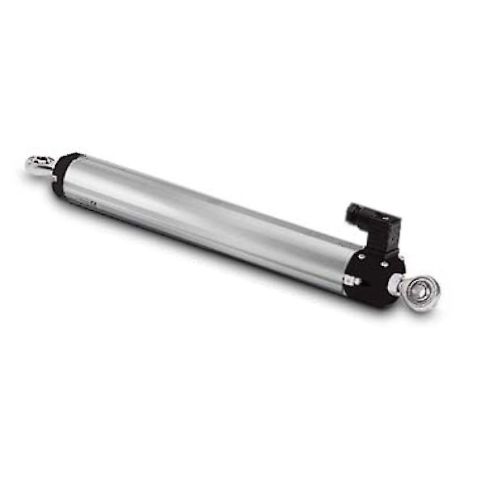

Liniowy przetwornik potencjometryczny Fiama PSX
- montaż na przegubach kulowych
- aluminiowa obudowa
- skok od 25 do 300mm
- prędkość przesuwu do 5m/s
- EMC
- IP40
Opis
Przetwornik potencjometryczny PSX - specyfikacja techniczna:
Liniowe przetworniki potencjometryczne służą do pomiaru przemieszczenia liniowego. Przytwierdzony do suwakowego potencjometru liniowego ruchomy trzpień przetwarza przesunięcie liniowe na zmianę rezystancji.
PSX: aluminiowa obudowa z trzonkiem ze stali nierdzewnej, łatwy montaż za pomocą bezluzowych przegubów obrotowych o dużym kącie swobodnego ruchu (do ± 12,5°). Rozdzielczość 0,01 mm oraz liniowość do ± 0,05%. Duża wytrzymałość i kompaktowe wymiary sprawiają, że czujnik ten nadaje się do stosowania w środowiskach o wysokiej wilgotności, w obecności oleju, kurzu itp. Przetwornik ten jest zalecany szczególnie do zastosowań mobilnych, takich jak inżynieria mechaniczna, stanowiska testowe itp.
| Rozdzielczość | nieskończona |
|---|---|
| Prędkość przesuwu | maks. 5 m/s |
| Siła przesuwu | maks. 2N |
| Moc dielektryczna | 500 Vrms - 50Hz |
| EMC | 2014/30/UE |
| Żywotność | 100 milionów operacji |
| Stabilność termiczna | ± 200 ppm/°C |
| Wyjście | gniazdo |
| Stopień ochrony | IP54 |
| Materiał obudowy | anodyzowane aluminium |
| Temperatura pracy | -30°C +100°C |
Przetwornik potencjometryczny PSX – dostępne modele:
| Model | Jednostka | PSX-25 | PSX-50 | PSX-100 | PSX-175 | PSX-200 | PSX-300 |
|---|---|---|---|---|---|---|---|
| Użyteczny skok | mm | 27 | 52 | 102 | 180 | 205 | 305 |
| Rezystancja | KΩ | 1 | 2 | 4 | 7 | 8 | 12 |
| Tolerancja liniowości | % | 0,20 | 0,10 | 0,10 | 0,05 | 0,05 | 0,05 |

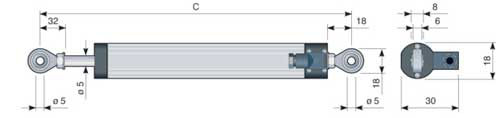

Przetwornik potencjometryczny PSX – wymiary:
Przetwornik potencjometryczny PSX – kod zamówieniowy:
