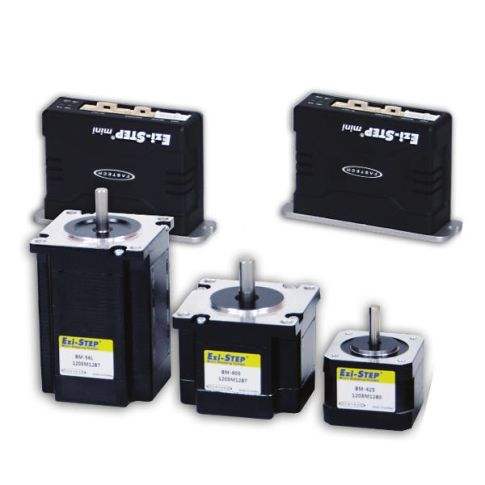

Napęd krokowy Fastech Ezi-STEP MI wersja mini

Krótki opis

Praca mikrokrokowa.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Wyjście statusu (RUN/STOP).
  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Napęd krokowy Ezi-STEP MI - parametry:

Ezi-STEP Mini to szybki, precyzyjny napęd z miniaturowym sterownikiem silnika, w którym zastosowano wydajny procesor sygnałowy DSP (Digital Signal Processor). Zaawansowany algorytm estymacji aktualnej pozycji umożliwia natycjhmiastową detekcję utraty synchronizacji wirnika silnika, co jest niemożliwe w konwencjonalnych napędach krokowych.
 Cechy napędów z rodziny Ezi-SERVO
Metoda regulacjiBipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowym
Napięcie zasilania24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-ST-86)
Pobór prąduMaks. 500mA (nie licząc silnika)
Temp. pracyOd 0 do 50°C
Temp. składowaniaOd -20 do 70°C
Wilgotność pracyOd 35 do 85%RH (bez kondensacji)
Wilgotność składowaniaOd 10 do 90%RH (bez kondensacji)
Odporność na wibracje0,5G
Rozdzielczość [imp./obr.]500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000 (ustawiana przez łącze RS232), (domyślnie 10000)
Maksymalna częstotliwość sygnału sterującego 500 kHz (współczynnik wypełnienia 50%)
Funkcje zabezpieczająceUtrata kroku, przekroczenie prądu, przekroczenie temperatury, przekroczenie napięcia, niewłaściwe zasilanie, przerwa w obwodzie silnika
Funkcje wskaźnika LEDZielony – status zasilania, czerwony – rodzaj alarmu, żółty - obroty CW, pomarańczowy - obroty CCW
Prąd spoczynkowyOd 10% do 100% (ustawiany przez łącze RS232). Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)
Sposób sterowania impulsowego1 wejście taktujące (1-pulse) / 2 wejścia taktujące (2-pulse)
1-pulse: impulsy + kierunek;
2-pulse: impulsy w prawo (CW) + impulsy w lewo (CCW). (wybór przez łacze RS232)
Kierunek obrotówCW/CCW (wybór przez łacze RS232)(domyślnie CW)
Zadawanie prędkości / pozycjiCiągiem impulsów prostokątnych (wejście optoizolowane)
Dodatkowe sygnały wejściowe sterownikaOptoizolowane: uwolnienie silnika (Motor Free), kasowanie alarmu (Alarm Reset)
Dodatkowe sygnały wyjściowe sterownikaOptoizolowane: Alarm, RUN/STOP

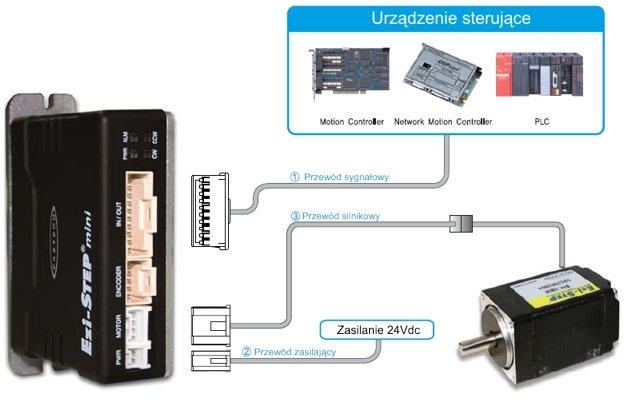

Napęd krokowy Ezi-STEP MI - połączenia:

Połączenia przewodów w napędzie krokowym Fastech Ezi-STEP Mini

W komplecie wraz ze sterownikiem i silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połaczeniowe o długościach do 15 m.

Napęd krokowy Ezi-STEP MI - dostępne modele:

Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
Rysunek Kod zamówieniowy
sterownika
Rysunek
2D 3D 2D 3D
Ezi-STEP-MI-20M 0.5 0.013 BM-20M EzStep-MI-20M
Ezi-STEP-MI-20L 0.5 0.025 BM-20L EzStep-MI-20M
Ezi-STEP-MI-28S 0.95 0.065 BM-28S EzStep-MI-28S
Ezi-STEP-MI-28M 0.95 0.08 BM-28M EzStep-MI-28M
Ezi-STEP-MI-28L 0.95 0.11 BM-28L EzStep-MI-28L
Ezi-STEP-MI-42S 1.2 0.32 BM-42S EzStep-MI-42S
Ezi-STEP-MI-42M 1.2 0.44 BM-42M-? EzStep-MI-42M
Ezi-STEP-MI-42L 1.2 0.5 BM-42L EzStep-MI-42L
Ezi-STEP-MI-42XL 1.2 0.65 BM-42XL EzStep-MI-42XL

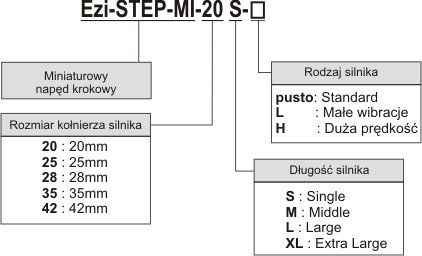

Napęd krokowy Ezi-STEP MI - kod zamówieniowy:

Kod zamówieniowy napęd krokowy Fastech Ezi-STEP Mini

Informacje dodatkowe

Zasilanie 24Vdc , 40-70Vdc
Kategoria napędy
Interfejs / sterowanie sterowanie impulsowe

Pliki dostępne do pobrania
