  • Napęd krokowy Fastech Ezi-STEP ALL RS485 z pozycjonerem kompaktowy Napęd krokowy Fastech Ezi-STEP ALL RS485 z pozycjonerem kompaktowy

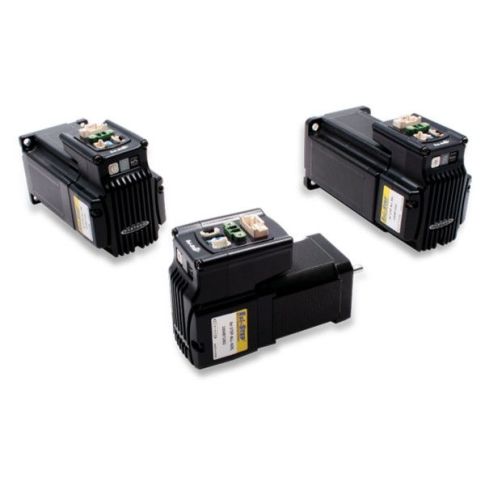

Napęd krokowy Fastech Ezi-STEP ALL RS485 z pozycjonerem kompaktowy

Krótki opis

Silnik + sterownik silnika + pozycjoner + sieć.
Praca mikrokrokowa.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Wyjście statusu (RUN/STOP).
  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Napęd krokowy Ezi-STEP ALL - parametry:

Ezi-STEP ALL to innowacyjny napęd integrujący silnik, sterownik i pozycjoner w solidnej przemysłowej obudowie. W jednej sterowanej nadrzędnie sieci RS485 może pracować do 16 napędów. Wszystkie parametry ruchu oraz warunki można ustawiać poprzez sieć i zapisać w pamięci flash ROM zintegrowanego sterownika. Biblioiteki DLL dostarczane wraz z napędem pozwalają na oprogramowanie napędu pod Windowsem. Dodatkowo seria 60 dostępna jest w obudowie o stopniu ochrony IP65.

Cechy napędów z rodziny Ezi-SERVO
Algorytm sterowania modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowym
Wieloosiowość Maksymalnie 16 osi połączonych szeregowo
Tabela pozycji 64 wierszy zawierających komendy (ruch, wstrzymanie, powtórzenia, skok, zewnętrzny start itp.)
Napięcie zasilania 24VDC +/- 10%
Pobór prądu Maks. 500mA (nie licząc silnika)
Temp. pracy Od 0 do 55°C
Temp. składowania Od -20 do 70°C
Wilgotność Poniżej 90%RH (bez kondensacji)
Odporność na wibracje 0,5G
Prędkość obrotowa Od 0 do 3000 obr/min
Rozdzielczość 500-50000 (programowy wybór parametru)
Funkcje zabezpieczające pPzekroczenie prądu, przekroczenie prędkości, utrata kroku, przekroczenie temperatury, przekroczenie napięcia,niewłaściwe zasilanie,rozłączenie silnika
Prąd spoczynkowy od 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)(programowy wybór parametru)
Kierunek obrotów CW/CCW (programowy wybór parametru)
Sygnały wejściowe sterownika 3 dedykowane (+Limit, -Limit, Origin),
7 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika 1 dedykowane (Compare Output),
1 programowalne (optoizolacja)
Interfejs komunikacyjny Standard RS-485 przez łącze PC,
Prędkość transmisji od 9’600 do 921’600 bps
Kontrola pozycji Tryb inkrementalny / absolutny
Dane o pozycji: –134’217’727 do 134’217’727 impulsów
Częstotliwość pracy: maks. 500'000 impuls/sekunda
Powrót na bazę Procedura wykorzystująca: czujnik bazy, indeks Z enkodera(z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe +/-Limit
GUI - interfejs graficzny Program użytkownika pracujący w środowisku Windows
Oprogramowanie Biblioteka DLL dla Windows

Napęd krokowy Ezi-STEP ALL - połączenia:

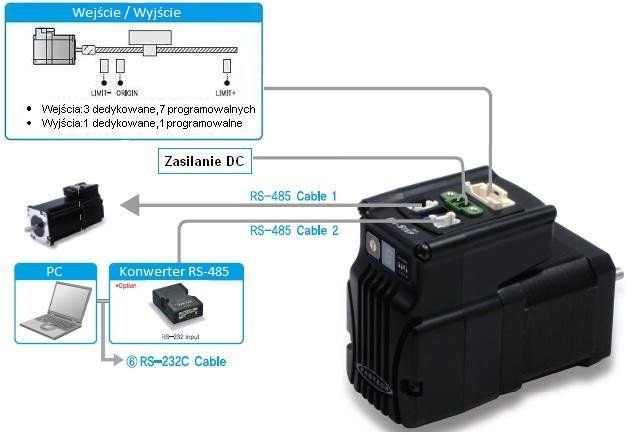

Połączenia przewodów w napędzie krokowym Fastech Ezi-STEP ALL

W komplecie wraz z silnikiem dostarczany jest zestaw wszystkich wtyczek.

Napęd krokowy Ezi-STEP ALL - dostępne modele:

Kod zamówieniowyPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Rysunek
2D3D
Ezi-STEP-ALL-42S 1.2 0.32
Ezi-STEP-ALL-42M 1.2 0.44
Ezi-STEP-ALL-42L 1.2 0.54
Ezi-STEP-ALL-42XL 1.2 0.80
Ezi-STEP-ALL-56S 3 0.64
Ezi-STEP-ALL-56M 3 1
Ezi-STEP-ALL-56L 3 1.5

Napęd krokowy Ezi-STEP ALL - kod zamówieniowy:

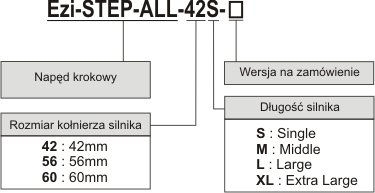

Kod zamówieniowy napęd krokowy Fastech Ezi-STEP ALL

Informacje dodatkowe

Zasilanie 24Vdc
Sterownik zintegrowany Tak
Sterowanie RS485 i tabela pozycji
