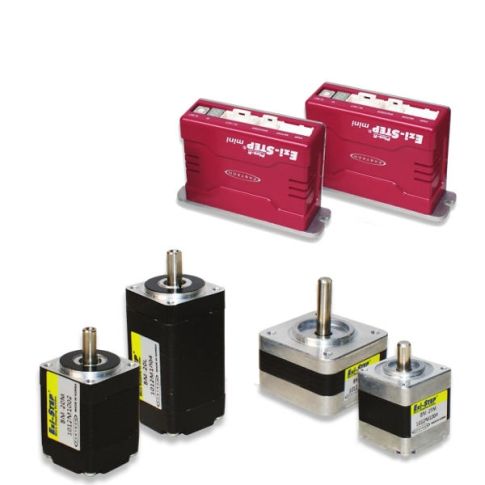

Napęd krokowy Fastech Ezi-STEP MI PR RS485 z pozycjonerem wersja mini

Krótki opis

Wbudowany pozycjoner z tabelą pozycji.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Praca mikrokrokowa.
Wyjście statusu (RUN/STOP).
  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Napęd krokowy Ezi-STEP MI PR - parametry:

Innowacyjny napęd z miniaturowy sterownikiem silnika krokowego pracujący w otwartej pętli sprzężenia zwrotnego. Tabela pozycji (maks. 256 pozycji) oraz wszystkie parametry ruchu są zapisywane w pamięci Flash ROM sterownika. Port RS485, w który wyposażono sterownik, umożliwia sterowanie pracą nawet 16 napędów jednocześnie. Firma Fastech dostarcza biblioteki DLL umożliwiające oprogramowanie napędu pod Windows.

Cechy napędów z rodziny Ezi-SERVO
Algorytm sterowania Zamknięta pętla sprzężenia zwrotnego (procesor 32 bitowy)
Wieloosiowość Maksymalnie 16 osi połączonych szeregowo
Tabela pozycji 256 wierszy zawierających komendy (ruch, wstrzymanie, powtórzenia, skok, zewnętrzny start itp.)
Napięcie zasilania 24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-PR-86)
Pobór prądu Maks. 500mA (nie licząc silnika)
Temp. pracy Od 0 do 55°C
Temp. składowania Od -20 do 70°C
Wilgotność Poniżej 90%RH (bez kondensacji)
Odporność na wibracje 0,5G
Wymiary sterownika Szer. 134 wys. 26,5 głębok. 83 mm
Prędkość obrotowa Od 0 do 3000 obr/min
Rozdzielczość 500-5000 (programowy wybór parametru)
Funkcje zabezpieczające Przekroczenie prądu, przekroczenie prędkości, utrata kroku, przekroczenie temperatury, przekroczenie napięcia,niewłaściwe zasilanie,rozłączenie silnika
Funkcje wskaźnika LED Zielony – status zasilania, czerwony – rodzaj alarmu, żółty-kierunek obrotów CW, pomarańczowy- kierunek obrotów CCW
Prąd spoczynkowy Od 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)(programowy wybór parametru)
Kierunek obrotów CW/CCW (programowy wybór parametru)
Sygnały wejściowe sterownika 3 dedykowane (+Limit, -Limit, Origin),
9 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika 1 dedykowane (Compare Output),
9 programowalnych (optoizolacja)
Interfejs komunikacyjny Standard RS-485 przez łącze PC,
Prędkość transmisji od 9’600 do 921’600 bps
Kontrola pozycji Tryb inkrementalny / absolutny
Dane o pozycji: –134’217’727 do 134’217’727 impulsów
Częstotliwość pracy: maks. 500'000 impuls/sekunda
Powrót na bazę Procedura wykorzystująca: czujnik bazy, indeks Z enkodera(z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe +/-Limit
GUI - interfejs graficzny Program użytkownika pracujący w środowisku Windows
Oprogramowanie Biblioteka DLL dla Windows

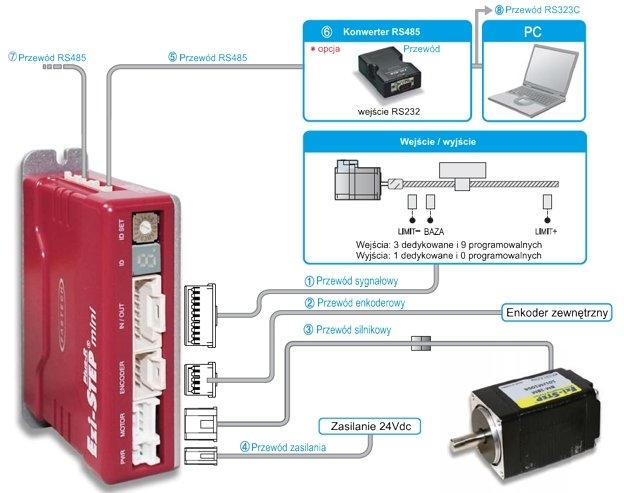

Napęd krokowy Ezi-STEP MI PR - połączenia:

Połączenia przewodów w napędzie krokowym Fastech Ezi-STEP Plus-R Mini

W komplecie wraz z silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połaczeniowe o długościach do 15 m.

Napęd krokowy Ezi-STEP MI PR - dostępne modele:

Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
RysunekKod zamówieniowy
sterownika
Rysunek
2D3D2D3D
Ezi-STEP-PR-MI-20M 0.5 0.013 BM-20M EzT-NDR-MI-20M
Ezi-STEP-PR-MI-20L 0.5 0.025 BM-20L EzT-NDR-MI-20M
Ezi-STEP-PR-MI-28S 0.95 0.065 BM-28S EzT-NDR-MI-28S
Ezi-STEP-PR-MI-28M 0.95 0.08 BM-28M EzT-NDR-MI-28M
Ezi-STEP-PR-MI-28L 0.95 0.11 BM-28L EzT-NDR-MI-28L
Ezi-STEP-PR-MI-42S 1.2 0.32 BM-42S EzT-NDR-MI-42S
Ezi-STEP-PR-MI-42M 1.2 0.44 BM-42M EzT-NDR-MI-42M
Ezi-STEP-PR-MI-42L 1.2 0.5 BM-42L EzT-NDR-MI-42L
Ezi-STEP-PR-MI-42XL 1.2 0.65 BM-42XL EzT-NDR-MI-42XL

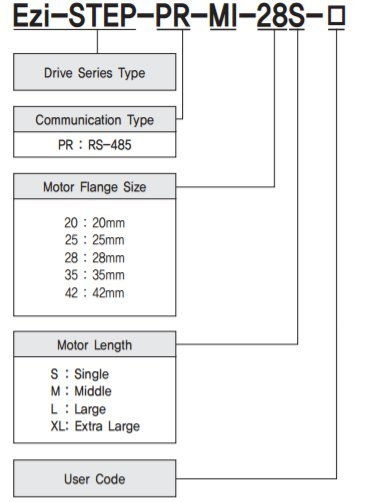

Napęd krokowy Ezi-STEP MI PR - kod zamówieniowy:

Kod zamówieniowy napęd serwokrokowy Fastech Ezi-STEP Plus-R Mini

Informacje dodatkowe

Zasilanie 24Vdc , 40-70Vdc
Kategoria napędy
Interfejs / sterowanie RS485

Pliki dostępne do pobrania
