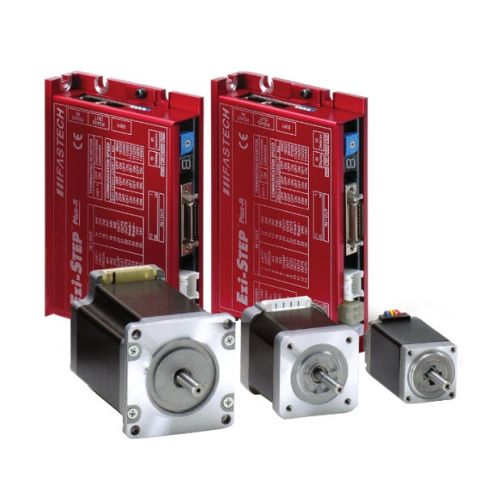

Napęd krokowy Fastech Ezi-STEP PR RS485 z pozycjonerem

Krótki opis

Wbudowany pozycjoner z tabelą pozycji.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Praca mikrokrokowa.
Wyjście statusu (RUN/STOP).

  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Napęd krokowy Ezi-STEP PR - parametry:

Innowacyjny napęd pracujący w otwartej pętli sprzężenia zwrotnego. Tabela pozycji (maks. 256 pozycji) oraz wszystkie parametry ruchu są zapisywane w pamięci Flash ROM strownika. Port RS485, w który wyposażono sterownik, umożliwia sterowanie pracą nawet 16 napędów jednocześnie. Firma Fastech dostarcza biblioteki DLL umożliwiające oprogramowanie napędu pod Windows.

 Cechy napędów z rodziny Ezi-SERVO
Metoda regulacji Bipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowy
Wieloosiowość Maksymalnie 16 osi połączonych szeregowo
Tabela pozycji 256 wierszy zawierających komendy (ruch, wstrzymanie, powtórzenia, skok, zewnętrzny start itp.)
Napięcie zasilania 24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-PR-86)
Pobór prądu maks. 500mA (nie licząc silnika)
Temp. pracy od 0 do 55°C
Temp. składowania od -20 do 70°C
Wilgotność poniżej 90%RH (bez kondensacji)
Odporność na wibracje 0,5G
Wymiary sterownika szer. 134 wys. 26,5 głębok. 83 mm
Prędkość obrotowa od 0 do 3000 obr/min
Rozdzielczość 500-5000 (programowy wybór parametru)
Funkcje zabezpieczające przekroczenie prądu, przekroczenie prędkości, utrata kroku, przekroczenie temperatury, przekroczenie napięcia,niewłaściwe zasilanie,rozłączenie silnika
Funkcje wskaźnika LED zielony – status zasilania, czerwony – rodzaj alarmu, żółty-kierunek obrotów CW, pomarańczowy- kierunek obrotów CCW
Prąd spoczynkowy od 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)(programowy wybór parametru)
Kierunek obrotów CW/CCW (programowy wybór parametru)
Sygnały wejściowe sterownika 3 dedykowane (+Limit, -Limit, Origin),
9 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika 1 dedykowane (Compare Output),
9 programowalnych (optoizolacja)
Interfejs komunikacyjny Standard RS-485 przez łącze PC,
Prędkość transmisji od 9’600 do 921’600 bps
Kontrola pozycji Tryb inkrementalny / absolutny
Dane o pozycji: –134’217’727 do 134’217’727 impulsów
Częstotliwość pracy: maks. 500'000 impuls/sekunda
Powrót na bazę Procedura wykorzystująca: czujnik bazy, indeks Z enkodera (z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe +/-Limit
GUI - interfejs graficzny Program użytkownika pracujący w środowisku Windows
Oprogramowanie Biblioteka DLL dla Windows

PNapęd krokowy Ezi-STEP PR - połączenia:

Połączenia przewodów w napędzie krokowym Fastech Ezi-STEP Plus-R

W komplecie wraz z silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połaczeniowe o długościach do 15 m.

Napęd krokowy Ezi-STEP PR - dostępne modele:

Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
RysunekKod zamówieniowy
sterownika
Rysunek
2D3D2D3D
Ezi-STEP-PR-20M 0.5 0.013 BM-20M EzT-NDR-20M
Ezi-STEP-PR-20L 0.5 0.025 BM-20L EzT-NDR-20L
Ezi-STEP-PR-28S 0.95 0.065 BM-28S EzT-NDR-28S
Ezi-STEP-PR-28M 0.95 0.08 BM-28M EzT-NDR-28M
Ezi-STEP-PR-28L 0.95 0.11 BM-28L EzT-NDR-28L
Ezi-STEP-PR-42S 1,2 0.32 BM-42S EzT-NDR-42S
Ezi-STEP-PR-42M 1,2 0.44 BM-42M EzT-NDR-42M
Ezi-STEP-PR-42L 1,2 0.5 BM-42L EzT-NDR-42L
Ezi-STEP-PR-42XL 1,2 0.65 BM-42XL EzT-NDR-42XL
Ezi-STEP-PR-56S 3 0.64 BM-56S EzT-NDR-56S
Ezi-STEP-PR-56M 3 1 BM-56M EzT-NDR-56M
Ezi-STEP-PR-56L 3 1,5 BM-56L EzT-NDR-56L
Ezi-STEP-PR-60S 4 0,88 BM-60S EzT-NDR-60S
Ezi-STEP-PR-60M 4 1,28 BM-60M EzT-NDR-60M
Ezi-STEP-PR-60L 4 2,4 BM-60L EzT-NDR-60L
Ezi-STEP-PR-86M 6 4 BM-86M EzT-NDR-86M
Ezi-STEP-PR-86L 6 7,5 BM-86L EzT-NDR-86L
Ezi-STEP-PR-86XL 6 9 BM-86XL EzT-NDR-86XL

Napęd krokowy Ezi-STEP PR - kod zamówieniowy:

Kod zamówieniowy napęd krokowy Fastech Ezi-STEP Plus-R

Informacje dodatkowe

Zasilanie 24Vdc , 40-70Vdc
Kategoria napędy
Interfejs / sterowanie RS485
