Napęd krokowy Fastech Ezi-Step-PR-56L RS485 z pozycjonerem

Wbudowany pozycjoner z tabelą pozycji.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
RS485.
Praca mikrokrokowa.
Zasilanie 24Vdc.
Kołnierz: 56mm.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

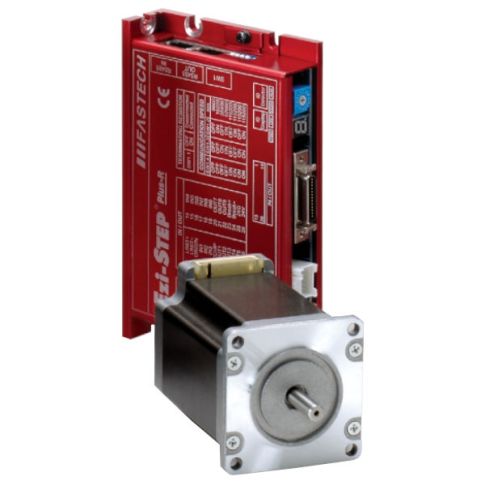

Napęd krokowy Ezi-Step-PR-56L:

W zestawie

Sterownik silnika z wbudowanym pozycjonerem
Silnik krokowy
Komplet wtyczek
Oprogramowanie narzędziowe Ezi-Motion (w zakładce "Do pobrania")

W ofercie dostępne są także przekładnie, hamulce, bramki komunikacyjne, konwertery oraz przewody połączeniowe.

Wbudowany pozycjoner - praca bez systemu nadrzędnego

Tabela 256 pozycji zapisanych w pamięci Flash ROM
Programowalne parametry ruchu dla każdej pozycji (prędkość, przyspieszenie, ewentualna zwłoka czasowa, liczba powtórzeń, numer wiersza, który ma być realizowany następny, warunki itd.)
Wejścia/wyjścia cyfrowe
Realizacja sekwencji/programu bez systemu nadrzędnego
Darmowe oprogramowanie narzędziowe

Sterowanie przez RS485

Sterowanie w trybie ciągłym
Do 16 napędów w sieci
Rozkazy w postaci znaków ASCII przesyłane szeregowo (lista rozkazów od producenta)

Sterowanie z poziomu komputera PC

Programowanie w języku C
Biblioteki DLL od producenta

Oprogramowanie narzędziowe Ezi-Motion dla Windows

Konfiguracja napędu
Tworzenie tabeli pozycji
Bezpłatne
Przyjazne dla użytkownika
Intuicyjne

Napęd krokowy Ezi-Step-PR-56L - specyfikacja techniczna:

Kod zamówieniowy	Ezi-Step-PR-56L
Silnik
Moment trzymający	• 1,5 Nm
Bezwładność wału	• 480 gcm²
Długość (L - rysunek poniżej)	• 80 mm
Budowa silnika	• bipolarny
Temp. pracy	• 0 do 55°C
Sterownik
Metoda regulacji	• bipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowy
Wieloosiowość	• do 16 adresowalnych napędów w jednej sieci
Tabela pozycji	• 256 wierszy zawierających komendy
Napięcie zasilania	• 24Vdc
Prędkość obrotowa	• 0 do 3000 obr/min
Rozdzielczość (programowy wybór parametru)	• 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 20000, 25000, 36000, 40000, 50000 kroków/obr.
Funkcje zabezpieczające	• przekroczenie prądu, przekroczenie prędkości, błąd prędkości, przekroczenie temperatury, przekroczenie napięcia, rozłączenie silnika
Funkcje wskaźnika LED	• obecność zasilania, wystąpienie błędu, osiągnięcie pozycji, załączenie pracy, rozłączony enkoder, niskie napięcie
Prąd spoczynkowy	• 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika
Sygnały wejściowe sterownika	• 3 dedykowane (+Limit, -Limit, Origin), • 9 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika	• 1 dedykowany (Compare Output), • 9 programowalnych (optoizolacja)
Interfejs komunikacyjny	• port RS-485 , • prędkość transmisji od 9’600 do 230’400 bps
Kontrola pozycji	• przejazd inkrementalny / absolutny zakres pracy: –134’217’727 do 134’217’727 kroków • częstotliwość pracy: maks. 500'000 imp./sek.
Bazowanie	• procedura z wykorzystaniem: czujnik bazy, indeks Z enkodera (z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe ±Limit
Temp. pracy	• 0 do 55°C
