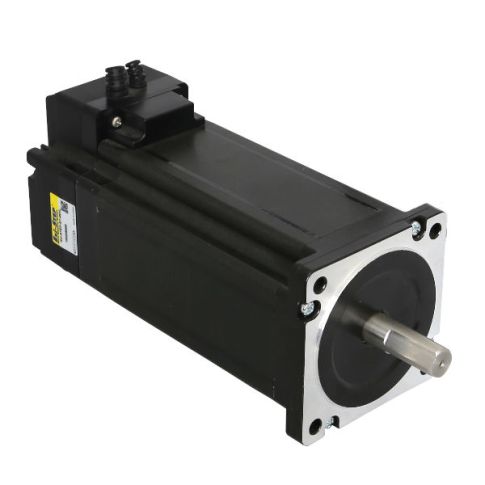

Napęd krokowy Fastech Ezi-Step-BT-86XL kompaktowy

Napęd mikrokrokowy zintegrowany ze sterownikiem.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Wyjście statusu.
Zasilanie 40-70Vdc.
Kołnierz: 86mm.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Napęd krokowy Ezi-Step-BT-86XL:

W zestawie

Napęd mikrokrokowy zintegrowany ze sterownikiem
Komplet wtyczek

W ofercie dostępne są także przekładnie, hamulce, konwertery oraz przewody połączeniowe.

Wysoki poziom kontroli

Wykrywanie zgubionego kroku
Monitoring awarii
Wyjście informujące o pracy napędu
Kontrola wektora prądu w silniku

Napęd krokowy Ezi-Step-BT-86XL - specyfikacja techniczna:

Kod zamówieniowy	Ezi-Step-BT-86XL
Moment trzymający	• 9,0 Nm
Bezwładność wału	• 4000 gcm²
Długość (L - rysunek poniżej)	• 155 mm
Metoda regulacji	• bipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowym
Napięcie zasilania	• 40 - 70 Vdc
Pobór prądu	• maks. 500mA (nie licząc silnika)
Temp. pracy	• 0 do 50°C
Odporność na wibracje	• 0,5G
Rozdzielczość [imp./obr.]	• 500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000 (ustawiana przez łącze RS232)
Maksymalna częstotliwość sygnału sterującego	• 500 kHz (współczynnik wypełnienia 50%)
Funkcje zabezpieczające	• utrata kroku, przekroczenie prądu, przekroczenie temperatury, przekroczenie napięcia, niewłaściwe zasilanie, przerwa w obwodzie silnika
Funkcje wskaźnika LED	• Zielony – status zasilania, czerwony – rodzaj alarmu
Prąd spoczynkowy	• od 10% do 100% (ustawiany przez łącze RS232). Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)
Sposób sterowania impulsowego	• 1 wejście taktujące (1-pulse) / 2 wejścia taktujące (2-pulse), • 1-pulse: impulsy + kierunek; • 2-pulse: impulsy w prawo (CW) + impulsy w lewo (CCW). (wybór przez łacze RS232)
Kierunek obrotów	• CW/CCW (wybór przez łacze RS232)(domyślnie CW)
Zadawanie prędkości / pozycji	• ciągiem impulsów prostokątnych (wejście optoizolowane)
Dodatkowe sygnały wejściowe sterownika	• optoizolowane: uwolnienie silnika (Motor Free), kasowanie alarmu (Alarm Reset)
Dodatkowe sygnały wyjściowe sterownika	• optoizolowane: Alarm, RUN/STOP
