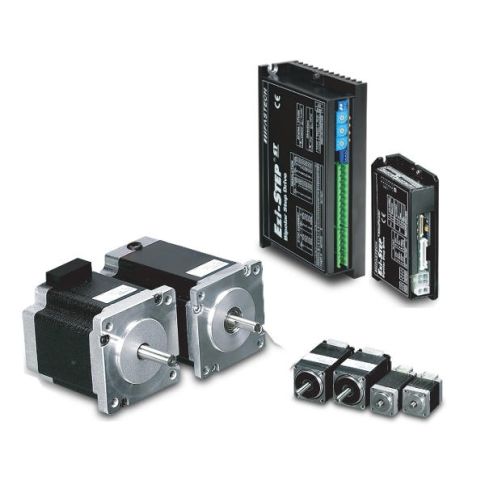

Napęd krokowy Fastech Ezi-STEP ST

Krótki opis

Praca mikrokrokowa.
Bezczujnikowa detekcja utraty synchronizacji.
Programowe tłumienie wibracji.
Wyjście statusu.
  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Ezi-STEP ST to szybkie, precyzyjne napędy, w których zastosowano wydajny procesor sygnałowy DSP (Digital Signal Processor). Zaawansowany algorytm estymacji aktualnej pozycji umożliwia natychmiastową detekcję utraty synchronizacji wirnika silnika, co jest niemożliwe w konwencjonalnych napędach krokowych.

 Cechy napędów z rodziny Ezi-SERVO

Specyfikacja techniczna:

Metoda regulacjiBipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowym
Napięcie zasilania24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-ST-86)
Pobór prąduMaks. 500mA (nie licząc silnika)
Temp. pracyOd 0 do 50°C
Temp. składowaniaOd -20 do 70°C
Wilgotność pracyOd 35 do 85%RH (bez kondensacji)
Wilgotność składowaniaOd 10 do 90%RH (bez kondensacji)
Odporność na wibracje0,5G
Rozdzielczość [imp./obr.]500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000 (ustawiana przez łącze RS232), (domyślnie 10000)
Maksymalna częstotliwość sygnału sterującego 500 kHz (współczynnik wypełnienia 50%)
Funkcje zabezpieczająceUtrata kroku, przekroczenie prądu, przekroczenie temperatury, przekroczenie napięcia, niewłaściwe zasilanie, przerwa w obwodzie silnika
Funkcje wskaźnika LEDZielony – status zasilania, czerwony – rodzaj alarmu, żółty - obroty CW, pomarańczowy - obroty CCW
Prąd spoczynkowyod 10% do 100% (ustawiany przez łącze RS232). Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)
Sposób sterowania impulsowego1 wejście taktujące (1-pulse) / 2 wejścia taktujące (2-pulse)
1-pulse: impulsy + kierunek;
2-pulse: impulsy w prawo (CW) + impulsy w lewo (CCW). (wybór przez łacze RS232)
Kierunek obrotówCW/CCW (wybór przez łacze RS232)(domyślnie CW)
Zadawanie prędkości / pozycjiCiągiem impulsów prostokątnych (wejście optoizolowane)
Dodatkowe sygnały wejściowe sterownikaOptoizolowane: uwolnienie silnika (Motor Free), kasowanie alarmu (Alarm Reset)
Dodatkowe sygnały wyjściowe sterownikaOptoizolowane: Alarm, RUN/STOP

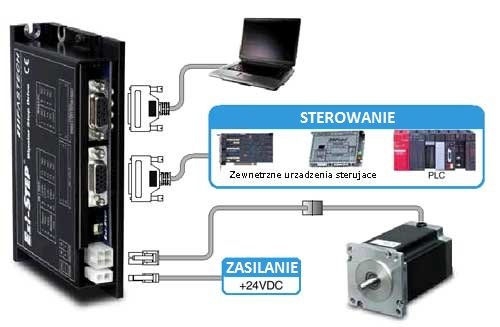

Połączenia przewodów:

Połączenia przewodów w napędzie krokowym Fastech Ezi-STEP ST

W komplecie wraz ze sterownikiem i silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połączeniowe o długościach do 15 m.


Dostępne modele:

Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
Rysunek Kod zamówieniowy
sterownika
Rysunek
2D 3D 2D 3D
Ezi-STEP-MNB-20M 0.5 0.013 BM-20M EzStep-MNB-20M
Ezi-STEP-MNB-20L 0.5 0.025 BM-20L-F EzStep-MNB-20L
Ezi-STEP-MNB-28S 0.95 0.065 BM-28S EzStep-MNB-28S
Ezi-STEP-MNB-28M 0.95 0.08 BM-28M EzStep-MNB-28M
Ezi-STEP-MNB-28L 0.95 0.11 BM-28L EzStep-MNB-28L
Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
Rysunek Kod zamówieniowy
sterownika
Rysunek
2D 3D 2D 3D
Ezi-STEP-MPB-42S 1,2 0.32 BM-42S EzStep-MPB-42S
Ezi-STEP-MPB-42M 1,2 0.44 BM-42M EzStep-MPB-42M
Ezi-STEP-MPB-42L 1,2 0.5 BM-42L EzStep-MPB-42L
Ezi-STEP-MPB-42XL 1,2 0.65 BM-42XL EzStep-MPB-42XL
Ezi-STEP-MPB-56S 3 0.64 BM-56S EzStep-MPB-56S
Ezi-STEP-MPB-56M 3 1 BM-56M EzStep-MPB-56M
Ezi-STEP-MPB-56L 3 1,5 BM-56L EzStep-MPB-56L
Ezi-STEP-MPB-60S 4 0,88 BM-60S EzStep-MPB-60S
Ezi-STEP-MPB-60M 4 1,28 BM-60M EzStep-MPB-60M
Ezi-STEP-MPB-60L 4 2,4 BM-60L EzStep-MPB-60L


Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
Rysunek Kod zamówieniowy
sterownika
Rysunek
2D 3D 2D 3D
Ezi-STEP-MPB-86M 6 4 BM-86M EzStep-MPB-86M
Ezi-STEP-MPB-86L 6 7,5 BM-86L EzStep-MPB-86L
Ezi-STEP-MPB-86XL 6 9 BM-86XL EzStep-MPB-86XL

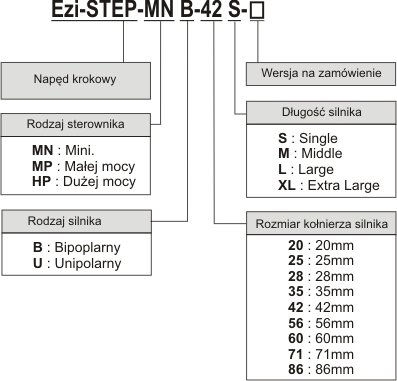

Kod zamówieniowy:

Kod zamówieniowy napęd krokowy Fastech Ezi-STEP ST

Informacje dodatkowe

Zasilanie 24Vdc , 40-70Vdc
Sterowanie impulsowe

Pliki dostępne do pobrania
