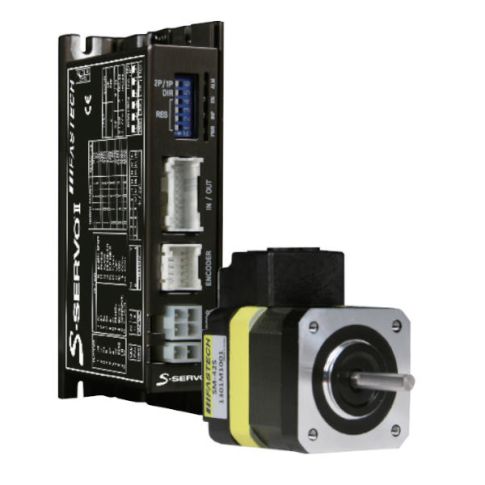

Napęd serwo krokowy Fastech S-SERVOII-ST-42L-A z enkoderem

  • Praca w zamkniętej pętli sprzężenia zwrotnego.
  • Precyzja bez utraty synchronizacji.
  • Redukcja temperatury silnika oraz strat.
  • Zasilanie 24Vdc.
  • Kołnierz silnika: 42mm.
  • CE  RoHS

Ostatnia cena: 1 312,66 zł 1 067,20 zł

Opis

W porównaniu do S-SERVO, nowe napędy Fastech z serii S-SERVO II cechują się enkoderem o większej rozdzielczości (10000 pozycji na obrót) oraz dostępnością sygnałów enkoderowych ABZ oraz ich negacji.

Napęd serwo krokowy S-SERVOII-ST-60L-A:

W zestawie
  • Sterownik silnika
  • Silnik z zabudowanym enkoderem
  • Komplet wtyczek
  • Oprogramowanie do konfiguracji napędu (w zakładce "Do pobrania")
  • W ofercie dostępne są także przekładnie, hamulce, konwertery oraz przewody połączeniowe.

Napęd serwo krokowy S-SERVOII-ST-42L-A - specyfikacja techniczna:

Kod zamówieniowyS-SERVOII-ST-42L-A
Silnik
Moment trzymający• 0,431 Nm
Bezwładność wału• 68 gcm2
Długość (L - rysunek poniżej)• 47 mm
Temp. pracy• 0 do 55°C
Sterownik
Algorytm sterowania • zamknięta pętla sprzężenia zwrotnego (32 bitowy procesor ARM)
Napięcie zasilania • 24VDC +/- 10%
Pobór prądu • maks. 500mA (nie licząc silnika)
Temperatura robocza • 0 do 50°C
Prędkość obrotowa • 0 do 3000 obr/min
Rozdzielczość
(wybierana mikroprzełącznikiem)
500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000
Częstotliwość impulsów sterujących • maks. 500 kHz (wypełnienie 50%)
Funkcje zabezpieczające • przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury;
• błędy: przeciązenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, dynamiczny błąd śledzenia pozycji, pamięci ROM
Wskaźnik LED • zasilanie, rodzaj alarmu, "w pozycji", praca
Prąd podczas pracy • 50% ~ 150% (ustawiany za pomocą oprogramowania narzędziowego
Prąd na postoju • 20% ~ 100% (ustawiany za pomocą oprogramowania narzędziowego
Metoda sterowania • 1-pulsowa / 2-pulsowa
Kierunek wirowania • zgodnie/przeciwnie z ruchem wskazówek zegara
Zadawanie prędkości (pozycji) • częstotliwościowo (impulsowo)
Sygnały wejściowe • impulsy zadające, Aktywacja napędu, Kasowanie alarmu (optoizolowane)
Sygnały wyjściowe • "w pozycji", alarm (optoizolowane)

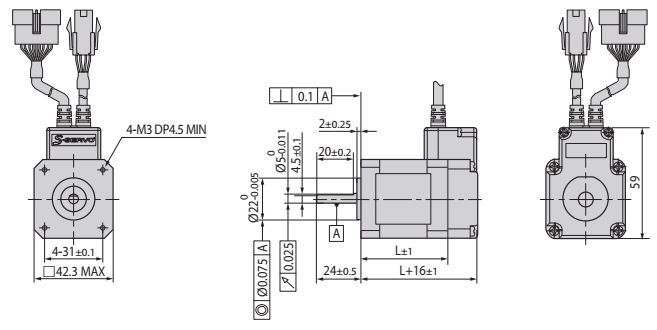

Napęd serwo krokowy S-SERVOII-ST-42L-A - wymiary:

wymiary silnik serwonapęd S-SERVOII-ST

Pytania dotyczące produktów

Brak pytań
Proszę pamiętać, że tylko zalogowani użytkownicy mogą zadawać pytania

Do pobrania

Katalog (1.33 MB)
