Panele operatorskie HMI

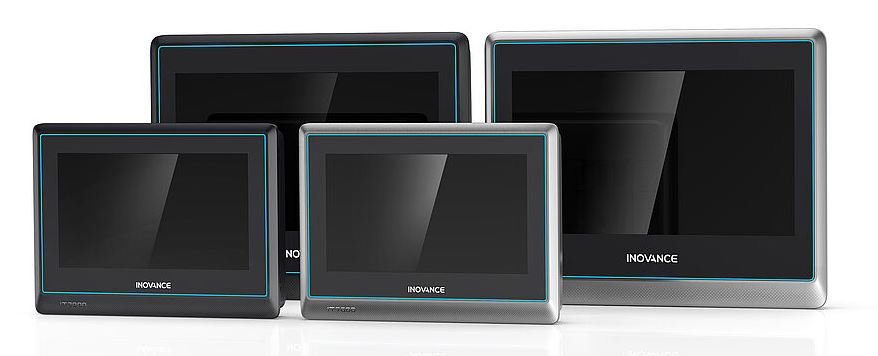

Panel operatorski HMI INOVANCE serii IT7000
- Dotykowy ekran LCD o przekątnej 7” (800x480), 10” (1024x600) lub 15” (1024 x 768).
- 24 bitowa paleta kolorów (ponad 16M kolorów).
- Pamięć flash 128/256MB.
- 3 porty szeregowe (2x RS485, 1x RS232 – MODBUS RTU).
- 1 port Ethernet (MODBUS TCP/IP).
- 2x Porty USB: mini USB: program i firmware, USB typ A: możliwość podłączenia U-dysku, myszki, klawiatury, itp.
- System operacyjny Linux.
- Makro kody pisane w języku JavaScript pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Wsparcie dla OPC UA.
- Funkcja VNC pozwalająca na zdalny dostęp.
- Protokół transmisji danych MQTT.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouchPad.
- Certyfikat CE.
-
Panel operatorski INOVANCE serii IT6000
- Dotykowy ekran LCD o przekątnej 7” (800x480) lub 10” (1024x600).
- 24 bitowa paleta kolorów (true color).
- Pamięć flash 128MB.
- 3 porty szeregowe (2x RS485, 1x RS232).
- 1 port Ethernet.
- 2x Porty USB (USB klient: program i firmware, zapis/odczyt danych historycznych do/z PC)(USB host: możliwość podłączenia U-dysku, myszki, klawiatury, drukarki, itp.).
- Makro kody pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Zegar czasu rzeczywistego RTC.
- Wysoki stopień ochrony IP65.
- System Windows Embedded Compact/CE core.
- Bezpłatne oprogramowanie InoTouch Editor.
- Certyfikaty: CE, TUV.
-
Panel operatorski 7” HMI Inovance IT7070E
- Dotykowy ekran LCD o przekątnej 7”.
- 24 bitowa paleta kolorów (ponad 16M kolorów).
- Pamięć flash 128.
- Funkcja VNC pozwalająca na zdalny dostęp.
- 3 porty szeregowe (2x RS485, 1x RS232 – MODBUS RTU).
- 1 port Ethernet (MODBUS TCP/IP).
- 2x Porty USB: mini USB: program i firmware, USB typ A: możliwość podłączenia U-dysku, myszki, klawiatury, itp.
- System operacyjny Linux.
- Makro kody pisane w języku JavaScript pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Wsparcie dla OPC UA.
- Protokół transmisji danych MQTT.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouchPad.
- Certyfikat CE.
1 587,07 zł 1 290,30 zł Dostępność:(2 szt.) -
Panel operatorski 10,1” HMI Inovance IT7100E
- Dotykowy ekran LCD o przekątnej 10.1”.
- 24 bitowa paleta kolorów (ponad 16M kolorów).
- Pamięć flash 256.
- Funkcja VNC pozwalająca na zdalny dostęp.
- 3 porty szeregowe (2x RS485, 1x RS232 – MODBUS RTU).
- 1 port Ethernet (MODBUS TCP/IP).
- 2x Porty USB: mini USB: program i firmware, USB typ A: możliwość podłączenia U-dysku, myszki, klawiatury, itp.
- System operacyjny Linux.
- Makro kody pisane w języku JavaScript pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Wsparcie dla OPC UA.
- Zegar czasu rzeczywistego RTC.
- Protokół transmisji danych MQTT.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouchPad.
- Certyfikat CE.
2 551,76 zł 2 074,60 zł Dostępność:(5 szt.) -
Panel operatorski 15' HMI Inovance IT7150E
- Dotykowy ekran LCD o przekątnej 15”.
- 24 bitowa paleta kolorów (ponad 16M kolorów).
- Pamięć flash 256.
- Funkcja VNC pozwalająca na zdalny dostęp.
- 3 porty szeregowe (2x RS485, 1x RS232 – MODBUS RTU).
- 1 port Ethernet (MODBUS TCP/IP).
- 2x Porty USB: mini USB: program i firmware, USB typ A: możliwość podłączenia U-dysku, myszki, klawiatury, itp.
- System operacyjny Linux
- Makro kody pisane w języku JavaScript pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Wsparcie dla OPC UA.
- Zegar czasu rzeczywistego RTC.
- Protokół transmisji danych MQTT.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouchPad.
- Certyfikat CE.
5 414,71 zł 4 402,20 zł Dostępność:(2 szt.) -
Panel operatorski 7” HMI Inovance IT6070E-INT
- Ekran dotykowy LCD 7”, 24 bitowa paleta kolorów.
- Do wykorzystania 3 porty szeregowe (2x RS485, 1x RS232) oraz 1 port Ethernet.
- Makro kody pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (alarmowanie, receptury, logowanie danych, makra, wielopoziomowy dostęp, …).
- Zegar czasu rzeczywistego RTC.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouch Editor.
- Pamięć flash 128MB.
- 2x Porty USB.
- System Windows Embedded Compact/CE core.
- Certyfikaty: CE, TUV.
-
Panel operatorski 10,1” HMI Inovance IT6100E-INT
- Ekran dotykowy LCD 10.1”, 24 bitowa paleta kolorów.
- Do wykorzystania 3 porty szeregowe (2x RS485, 1x RS232) oraz 1 port Ethernet.
- Makro kody pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (alarmowanie, receptury, logowanie danych, makra, wielopoziomowy dostęp, …).
- Zegar czasu rzeczywistego RTC.
- Wysoki stopień ochrony IP65.
- Bezpłatne oprogramowanie InoTouch Editor.
- Pamięć flash 128MB.
- 2x Porty USB.
- System Windows Embedded Compact/CE core.
- Certyfikaty: CE, TUV.
1 555,95 zł 1 265,00 zł Dostępność:(4 szt.)
Panele operatorskie (ang. HMI - Human Machine Interface)
Panele operatorskie są interfejsem pomiędzy człowiekiem i maszyną. Pozwalają na sterowanie operatorowi maszyną, najczęściej poprzez ekrany dotykowe z wizualizacją. Najczęściej spotykaną konfiguracją jest połączenie ze sterownikami PLC, ale równie dobrze za jego pomocą możemy wysterować np. falowniki czy serwonapędy, uzyskać wyświetlacz pozwalający na wyświetlenie licznika odległości przez zastosowanie enkodera z odpowiednią komunikacją bez wykorzystywania sterownika nadrzędnego.
Jakie są przekątne ekranów w panelach operatorskich HMI?
Na rynku najpopularniejszymi rozmiarami paneli HMI są te o przekątnej 7”, 10” i 15”. Można również spotkać wyświetlacze o przekątnej od 4 cali, ale są one coraz mniej popularne z powodu niewielkiej różnicy w cenie w porównaniu z rozwiązaniami 7 calowymi. Dodatkowo większy ekran pozwala wyświetlić więcej, i co ważne, czytelnych informacji. Natomiast ceny ekranów powyżej 15” rosną radykalnie.
W jaki sposób łączymy panele operatorskie HMI z innymi urządzeniami?
Panele HMI najczęściej łączymy ze sterownikami PLC lub urządzeniami wykonawczymi poprzez komunikację. Najpopularniejszymi rodzajami komunikacji wykorzystywanych w panelach HMI to Modbus RTU, Modbus TCP lub Ethernet.
Zdalny dostęp do paneli operatorskich HMI
Uzyskanie zdalnego dostępu do panelu HMI jest możliwe, o ile jest wyposażony w odpowiednie technologie, takie jak na przykład VNC (Virtual Network Computing). Umożliwia ona zdalny dostęp, pozwalając na interakcję z interfejsem panelu, tak samo jak w przypadku fizycznego dostępu. Seria IT7000 firmy Inovance ma takie rozwiązania.
Z chęcią pomożemy CI dobrać odpowiednie Panele operatorskie do Twojej aplikacji, zapytaj nas o szczegóły — kontakt.
