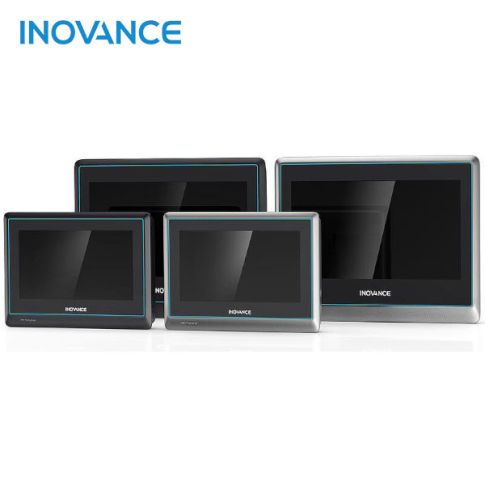

main product photo

Panel operatorski HMI INOVANCE serii IT7000

Inovance
  • Dotykowy ekran LCD o przekątnej 7” (800x480), 10” (1024x600) lub 15” (1024 x 768).
  • 24 bitowa paleta kolorów (ponad 16M kolorów).
  • Pamięć flash 128/256MB.
  • 3 porty szeregowe (2x RS485, 1x RS232 – MODBUS RTU).
  • 1 port Ethernet (MODBUS TCP/IP).
  • 2x Porty USB: mini USB: program i firmware, USB typ A: możliwość podłączenia U-dysku, myszki, klawiatury, itp.
  • System operacyjny Linux.
  • Makro kody pisane w języku JavaScript pozwalające w łatwy sposób wdrożyć złożone funkcje.
  • Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
  • Wsparcie dla OPC UA.
  • Funkcja VNC pozwalająca na zdalny dostęp.
  • Protokół transmisji danych MQTT.
  • Wysoki stopień ochrony IP65.
  • Bezpłatne oprogramowanie InoTouchPad.
  • Certyfikat CE.

Zapytaj o produkt

Opis

Panel operatorski IT7000 - główne cechy:

Panel operatorski Inovance seriiIT7000 - główne cechy

Panel operatorski IT7000 - komunikacja:

  • Współpraca z niemal każdym urządzeniem automatyki wyposażonym w port komunikacji szeregowej lub Ethernet.

    • Panel operatorski IT7000 - praca z wieloma urządzeniami

  • Praca z jednym lub wieloma urządzeniami równocześnie.
  • Dwa porty USB – typu mini USB do programowania panelu, typu A do podłączenia myszki, klawiatury, itp.

    • Panel operatorski IT7000 - złącza USB

  • Funkcja serwera VNC - dostęp do panelu poprzez sieć Ethernet staje się możliwy z niemal każdego miejsca na świecie.

    • Panel operatorski IT7000 - VNC

Panel operatorski IT7000 - funkcjonalność SCADA:

  • Symulacja off-line (bez podłączenia panelu do PC) oraz on-line ( PC podłączony do współpracującego urządzenia).
  • Bogata biblioteka obiektów graficznych (lampek, przycisków, wskaźników, zaworów, pomp, itp.).
    • Panel operatorski IT7000 - Ekrany
  • Alarmowanie wraz z historią zdarzeń. Gotowe obiekty graficzne obsługi alarmowania realizujące funkcje zatwierdzania, kasowania i archiwizowania.
  • Tworzenie wykresów.

    • Panel operatorski IT7000 - tworzenie wykresów

  • Wielojęzyczne opisy - wybór języka przez operatora.
  • Obsługa receptur. Aktualizacja danych receptur z poziomu ekranu, poprzez PC jak również zewnętrzne nośniki danych.
  • Logowanie danych do plików CSV. Łatwość ich przeglądania oraz przenoszenia na inne urządzenia.
  • Wielopoziomowy system dostępu do ekranów, obiektów i danych według stopnia kompetencji personelu obsługi.
  • Tworzenie własnych makr w JavaScript wykonywanych w odpowiedzi na zaistniałe zdarzenia obiektowe lub wyzwalanych czasowo.
  • Tworzenie własnych stylów CSS.
  • Tworzenie rysunków przy pomocy skryptów (Canvas).
  • Generator kodów kreskowych oraz QR.

    • Panel operatorski IT7000 - kod QR, krestowy

Panel operatorski IT7000 - przykład aplikacji:

Panel operatorski Inovance serii IT7000 - przykład aplikacji

Panel operatorski IT7000 - specyfikacja techniczna:

ModelIT7070EIT7100EIT7150E
panel operatorski Inovance IT7070E tabelapanel operatorski Inovance IT7100E tabelapanel operatorski Inovance IT7150E tabela
Rozmiar ekranu 7" 10,1" 15"
Rozdzielczość 800x480 1024x600 1024x768
Procesor CPU Cortex A8 600MHz Cortex A8 1GHz
System operacyjny Linux
RTC 7" TAK
Pamięć RAM 128 MB DDR3 256 MB DDR3
Pamięć Flash 128 MB 256 MB
Jasność ekranu (cd/m2) 350 300
Liczba kolorów 24-bitowa paleta kolorów (ponad 16 mln)
Rodzaj podświetlenia LED
Żywotność podświetlenia 35 000 godzin 30 000 godzin 50 000 godzin
Karta SD TAK
Interfejs USB 1x USB 2.0 (myszka, klawiatura, pendrive, itp.)
1x mini USB (programowanie panelu HMI)
Porty szeregowe COM1 (RS422/RS485), COM2 (RS232), COM3 (RS485)
Port Ethernet TAK
Zasilanie 24 Vdc ±20%
Prąd wejściowy 250 mA 300 mA 800 mA
Stopień ochrony Przód panelu IP65, tył IP20
Wymiary
L x W x D (mm)		 200 x 146 x 35 271 x 213 x 36 368 x 295 x 53

Panel operatorski IT7000 - współpraca z innymi urządzeniami

Panele INOVANCE serii IT7000 współpracują z dowolnym urządzeniem z komunikacją Modbus TCP/IP lub RTU. Adresacja pamięci urządzeń jest zgodna z protokołem Modbus.

Poniżej lista urządzeń obsługiwanych za pomocą ich własnej metody adresacji:

ProducentGrupa / seriaProtokół
Inovance H1U / H2U / H3U H1U Monitor Protocol
H1U Qlink Protocol
H2U Monitor Protocol
H2U Qlink Protocol
H3U Monitor Protocol
H3U Qlink Protocol
H3U Qlink TCP Protocol
H3U Modbus TCP Protocol
H5U H5U Qlink TCP Protocol
H5U Qlink Protocol
H5U TCP Monitor Protocol
AM600 AM600 Modbus Protocol
AM600 Modbus TCP Protocol
AM600 Qlink TCP Protocol
AC810 AC810 Qlink TCP Protocol
falowniki serii MD Modbus Protocol
Serwo IS500 IS500 Modbus Protocol
IT7000 Modbus Slave
Modpus TCP Slave
Omron Fins FINS Serial Protocol
FINS TCP Protocol
Hostlink
Siemens Ethernet S7-200 SMART (Ethernet)
S7-300(Ethernet)
S7-1200/1500(Ethernet)
Siemens series S7-200
S7-200 Smart
Mitsubishi Ethernet MelSec-Q\L(Binary)
MelSec-Q\L(ASCII)
FX5U(ASCII)
Serial FX0SFX0NFX1SFX1NFX2
FX2N
FX3U/FX3G
FX5U
Modicon Serial Modbus Protocol
Ethernet Moodbus TCP Protocol
Delta Delta DVP Delta DVP Protocol
Panasonic Panasonic FP Panasonic FP
Free Protocol Serial Free Serial Protocol
Ethernet Free TCP Protocol
OPC OPC UA OPC UA Client
Koyo SN Series SN Protocol
FATEK FB/FBS Series FATEK Fbs
Xinje XC Series XC
XD/XL Series XD/XL
Keyence Serial KV-L120/700/1000/3000/5000/7500/Nano
Ethernet KV-L120/700/1000/3000/5000/7500/Nano
