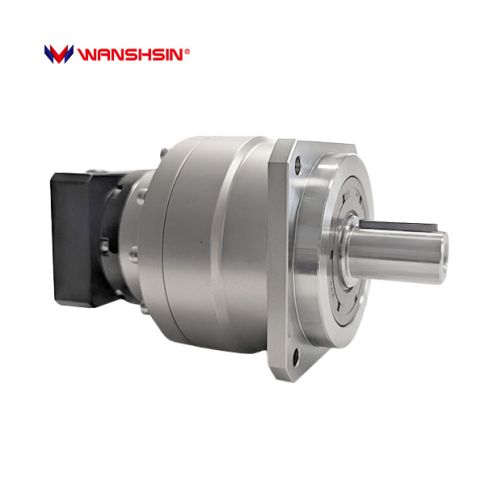

Przekładnia planetarna WVRB-090-015-K-P2 Eldar i=15
- WVRB-090-015-K-P2.
- Dwustopniowa, przełożenie i=15.
- Przeznaczona do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A.
- Średnica wału wejściowego (silnika) Ø14mm.
- Luz kątowy do maks. 8' (minut kątowych).
- Znamionowy moment obr. 130Nm.
- Bezobsługowa eksploatacja.
- Stopień ochrony IP65.
- Sprawność ≥94%.
Opis
Przedstawiona przekładnia z serii WVRB współpracuje z serwomotorami o mocy 400W. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem.
Przekładnia planetarna 2-stopniowa o przełożeniu równym 15. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.
Kompatybilna z silnikami:
- Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB,
- Mitsubishi HF-KP43, HF-MP43,
- Siemens S-1FL6034,
- Delta ECMA-C20604,
- Estun EMJ-04A.
Specyfikacja techniczna:
| Kod zamówieniowy | • WVRB-090-015-K-P2 |
|---|---|
| ilość stopni | • 2 |
| Przełożenie | • 15 |
| Znamionowy moment obrotowy | • 130 Nm |
| Rozmiar wału silnika | • 14 mm |
| Maks. moment przeciążeniowy | • trzykrotność momentu znamionowego |
| Znamionowa prędkość wejściowa | • 4000 obr./min. |
| Luz | • ≤8 minut kątowych |
| Sztywność skrętna | • 14 Nm/arcmin |
| Maks. obciążenie promieniowe | • 3250 N |
| Maks. obciążenie osiowe | • 1625 N |
| Sprawność | • ≥94 % |
| Temperatura pracy | • -10°C - 90°C |
| Stopień ochrony | • IP65 |
| Poziom hałasu | • ≤60 dB(A) |
