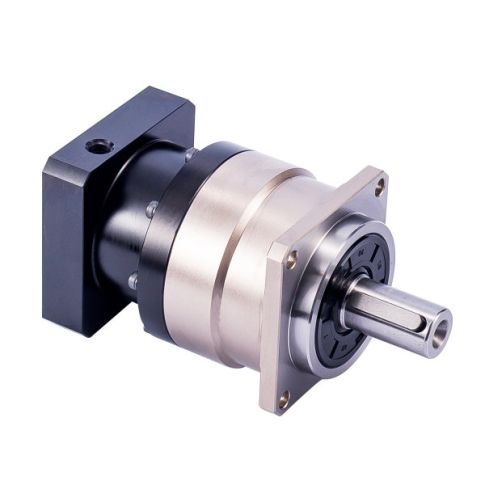

Przekładnia planetarna Eldar WVRB

Wykonanie: wał drążony na wejściu, wał na wyjściu.
Luz kątowy od 2' (minut kątowych)
Możliwość wyboru wejścia/wyjścia.
Bezobsługowa eksploatacja.
Stopień ochrony IP65.
Cicha praca i zredukowane luzy dzięki odpowiedniej geometrii zębów.

Zapytaj o produkt

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Przekładnia planetarna WVRB-090-005-K-P2 Eldar i=5
WVRB-090-005-K-P2.

Przeznaczona do silników Inovance MS1H1-75B30CB, MS1H1-55B30CB, MS1H4-75B30CB; Omron - R88M-1M75030(H/T); Mitsubishi - HG-MR73, HG-KR73; Siemens - 1FL6042-2AF, 1FL6044-2AF; Estun EM3A-08AFA,EM3A-10AFA, EMJ-08AP, EMJ-10AP; Delta.

Przełożenie i=5.

Średnica wału wejściowego (silnika) Ø19mm.

Luz kątowy do maks. 5' (minut kątowych).

Znamionowy moment obr. 160Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥97%.
1 813,39 zł 1 474,30 zł

Dostępność:✔(56 szt.)
Przekładnia planetarna WVRB-060-010-K-P2 Eldar i=10
WVRB-060-010-K-P2.

Jednostopniowa, przełożenie i=10.

Przeznaczona do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A.

Średnica wału wejściowego (silnika) Ø14mm.

Luz kątowy do maks. 5' (minut kątowych).

Znamionowy moment obr. 40Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥97%.
1 148,45 zł 933,70 zł

Dostępność:✔(36 szt.)
Przekładnia planetarna WVRBR-090-003-K-P2 Eldar i=3
WVRBR-090-003-K-P2.

Jednostopniowa, przełożenie i=3.

Dla rozmiaru silnika NEMA 34 (86mm).

Średnica wału wejściowego (silnika) Ø14mm.

Luz kątowy do maks. 8' (minut kątowych).

Znamionowy moment obr. 90Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥95%.
4 190,43 zł 3 406,85 zł

Dostępność:✔(1 szt.)
Przekładnia planetarna WVRB-090-003-K-P2 Eldar NEMA 34 i=3
WVRB-090-003-K-P2.

Jednostopniowa, przełożenie i=3.

Dla rozmiaru silnika NEMA 34 (86mm).

Średnica wału wejściowego (silnika) Ø14mm.

Luz kątowy do maks. 5' (minut kątowych).

Znamionowy moment obr. 130Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥97%.
2 027,48 zł 1 648,36 zł

Dostępność:✔(5 szt.)
Przekładnia planetarna WVRB-060-003-K-P2 Eldar i=3
WVRB-060-003-K-P2.

Jednostopniowa, przełożenie i=3.

Przeznaczona do silników NEMA 24.

Średnica wału wejściowego (silnika) Ø8mm.

Luz kątowy do maks. 5' (minut kątowych).

Znamionowy moment obr. 55Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥97%.
1 148,45 zł 933,70 zł

Dostępność:✔(1 szt.)
Przekładnia planetarna WVRB-090-010-K-P2 Eldar i=10
WVRB-090-010-K-P2.

Jednostopniowa, przełożenie i=10.

Przeznaczona do silników Inovance MS1H1-75B30CB, MS1H1-55B30CB, MS1H4-75B30CB; Omron - R88M-1M75030(H/T); Mitsubishi - HG-MR73, HG-KR73; Siemens - 1FL6042-2AF, 1FL6044-2AF; Estun EM3A-08AFA,EM3A-10AFA, EMJ-08AP, EMJ-10AP; Delta ECMA C 0807 S, C 0807 H.

Średnica wału wejściowego (silnika) Ø19mm.

Luz kątowy do maks. 5' (minut kątowych).

Znamionowy moment obr. 100Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥97%.
1 586,70 zł 1 290,00 zł

Dostępność:✔(25 szt.)
Przekładnia planetarna WVRB-090-015-K-P2 Eldar i=15
WVRB-090-015-K-P2.

Dwustopniowa, przełożenie i=15.

Przeznaczona do silników Inovance MS1H1-20B30CB, MS1H1-40B30CB, MS1H4-40B30CB; Mitsubishi HF-KP43, HF-MP43; Siemens S-1FL6034; Delta ECMA-C20604; Estun EMJ-04A.

Średnica wału wejściowego (silnika) Ø14mm.

Luz kątowy do maks. 8' (minut kątowych).

Znamionowy moment obr. 130Nm.

Bezobsługowa eksploatacja.

Stopień ochrony IP65.

Sprawność ≥94%.
2 794,13 zł 2 271,65 zł

Dostępność:✔(3 szt.)

Opis

WVRB to seria precyzyjnych przekładni planetarnych 1- lub 2-stopniowych z kwadratowym kołnierzem. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego. Wykorzystanie łożysk igiełkowych w konstrukcji przekładni znacząco podniosło jej nominalny moment obrotowy.

Specyfikacja techniczna:

Specyfikacja techniczna - Przekładnia planetarna Eldar WVRB
