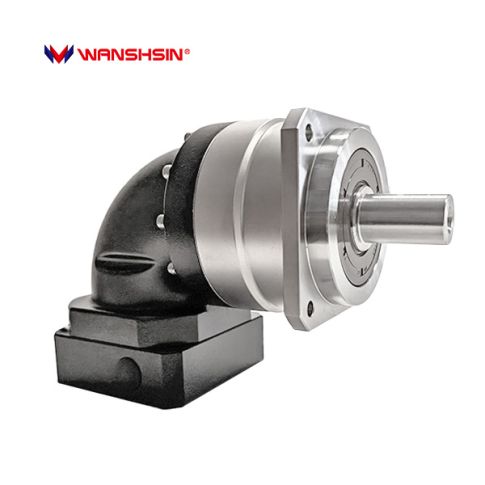

  • Przekładnia planetarna WVRBR90-3-P2 Eldar NEMA-34 Przekładnia planetarna WVRBR90-3-P2 Eldar NEMA-34

Przekładnia planetarna WVRBR-090-003-K-P2 Eldar i=3

Krótki opis


  • WVRBR-090-003-K-P2.

  • Jednostopniowa, przełożenie i=3.

  • Dla rozmiaru silnika NEMA 34 (86mm).

  • Średnica wału wejściowego (silnika) Ø14mm.

  • Luz kątowy do maks. 8' (minut kątowych).

  • Znamionowy moment obr. 90Nm.

  • Bezobsługowa eksploatacja.

  • Stopień ochrony IP65.

  • Sprawność ≥95%.

netto 3 406,85 zł brutto 4 190,42 zł

Dostępność: (1 szt. )

Wysyłka w 24H

  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew Przelewy24
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Przedstawiona przekładnia z serii WVRBR współpracuje z silnikami w rozmiarze NEMA 34. Przekładnie tej serii dostępne są również innymi przełożeniami (1- i 2- stopniowe) oraz z adapterami umożliwiającymi współpracę z dowolnym silnikiem..

Po więcej informacji kliknij TUTAJ.


Przekładnia planetarna 1-stopniowa o przełożeniu równym 3. Jednolita bryła jarzma i wału wyjściowego skutkuje maksymalną sztywnością skrętną. Zastosowana technologia utwardzania powierzchni zębów (HRC62) daje ich wysoką odporność na ścieranie i udary. Bezluzowe połączenie z silnikiem pozwala na uzyskanie maksymalnego momentu wyjściowego.

Specyfikacja techniczna:

Kod zamówieniowy • WVRBR-090-003-K-P2
ilość stopni • 1
Przełożenie • 3
Znamionowy moment obrotowy • 90 Nm
Rozmiar wału silnika • 14 mm
Maks. moment przeciążeniowy • trzykrotność momentu znamionowego
Znamionowa prędkość wejściowa • 4000 obr./min.
Luz • ≤8 minut kątowych
Sztywność skrętna • 14 Nm/arcmin
Maks. obciążenie promieniowe • 3250 N
Maks. obciążenie osiowe • 1625 N
Sprawność • ≥95 %
Temperatura pracy • -10°C - 90°C
Stopień ochrony • IP65
Poziom hałasu • ≤65 dB(A)

Informacje dodatkowe

Przełożenie i=3
Do silnika serwo krokowy NEMA34
