Robot 6-osiowy Inovance IR-R11-90S-INT
- Zasięg: 901,9 mm,
- Udźwig: 11,3 kg,
- Powtarzalność: ±0,02 mm,
- Detekcja kolizji,
- Wysoka precyzja,
- Dynamiczna funkcja śledzenia,
- Łatwa rozbudowa - wbudowane przewody,
- Protokoły komunikacyjne: EtherCAT, Profinet, Modbus, Ethernet/IP, CC-Link.
Opis
Robot 6-osiowy Inovance IR-R11-90S-INT
Robot 6-osiowy Inovance IR-R11-90S-INT to precyzyjna i dynamiczna jednostka stworzona z myślą o aplikacjach wymagających dużej zwinności, szybkiego tempa pracy oraz precyzyjnej kontroli trajektorii w przestrzeni 3D. Zoptymalizowany pod kątem operacji w średnim zakresie udźwigu i zasięgu, ten model sprawdzi się idealnie w liniach montażowych, aplikacjach testujących, paletyzacji, a także w systemach zautomatyzowanego przenoszenia detali.
Dzięki wysokiej sztywności ramienia i zaawansowanej kinematyce, IR-R11-90S-INT jest niezawodnym narzędziem dla inżynierów poszukujących uniwersalnego robota do pracy w różnych sektorach przemysłu.
Najważniejsze cechy produktu:
- 6 osi swobody – umożliwiają pełną manipulację w przestrzeni 3D, nawet przy złożonych trajektoriach,
- Zasięg ramienia: 901,9 mm – zoptymalizowany do precyzyjnych zadań w ograniczonej przestrzeni,
- Maksymalny udźwig 11,3 kg – idealny do aplikacji z większymi detalami lub osprzętem,
- Powtarzalność ±0,02 mm – wysoka dokładność przy utrzymaniu dynamiki,
- Solidna konstrukcja z wysoką sztywnością – przystosowana do intensywnej eksploatacji w trybie 24/7,
- Zintegrowane prowadzenie przewodów wewnątrz ramienia- uproszczenie procesu integracji,
- Zintegrowany interfejs do narzędzi, przewodów i czujników – przygotowany do szybkiej integracji.
Zastosowania:
- Montaż komponentów mechanicznych i elektronicznych o średniej masie,
- Załadunek i rozładunek maszyn CNC, wtryskarek, pras i obrabiarek,
- Obsługa systemów kontrolnych, testujących i pakujących,
- Klejenie, dozowanie, śrubowanie,
- Aplikacje pick & place z dużym zasięgiem roboczym,
- Zautomatyzowane procesy produkcyjne w branży automotive, AGD, elektronicznej i maszynowej,
- Oraz wiele innych opartych na zaletach robota.
Zyski wdrożeniowe robota 6D Inovance IR-R11-90S-INT:
Opłacalność inwestycji
Atrakcyjna cena i szerokie możliwości zastosowania przyspieszają zwrot inwestycji oraz wspierają stabilność i jakość produkcji.
Balans dynamiki i precyzji
Zaawansowane algorytmy sterowania i tłumienia drgań zapewniają stabilne trajektorie nawet przy złożonych ruchach przestrzennych.
Optymalna konstrukcja
Zredukowane gabaryty i niewielka waga robota ułatwia integrację w środowiskach o ograniczonej przestrzeni.
Integracja jako priorytet
Obsługa popularnych protokołów komunikacyjnych, takich jak EtherCAT, Profinet, Ethernet/IP ,Modbus TCP czy CC-Link, upraszcza włączenie robota do istniejących systemów sterowania.
Elementy systemu sterowania robotem Inovance
Kontroler robota IRCB501
- Zintegrowany napęd i sterownik – jedna kompaktowa jednostka zmniejsza ilość okablowania, upraszcza montaż i oszczędza miejsce w szafie sterowniczej,
- Stworzony dla SCARA i 6-osiowych – zoptymalizowany pod względem prędkości i precyzji ruchu w aplikacjach robotycznych,
- Płynna praca przy wysokiej dynamice – wbudowane algorytmy tłumienia drgań i interpolacji trajektorii zapewniają stabilność nawet przy szybkich ruchach,
- Gotowy do integracji z linią produkcyjną – obsługuje popularne interfejsy komunikacyjne, co pozwala na łatwe połączenie z systemami nadrzędnymi,
- Obsługa zewnętrznych osi – sterowanie dodatkowymi napędami, jak przenośniki czy pozycjonery, możliwe bez stosowania osobnych kontrolerów,
- Elastyczne rozszerzanie funkcji – dostępne moduły I/O, sieciowe i enkoderowe umożliwiają łatwą adaptację kontrolera do wymagań aplikacji.

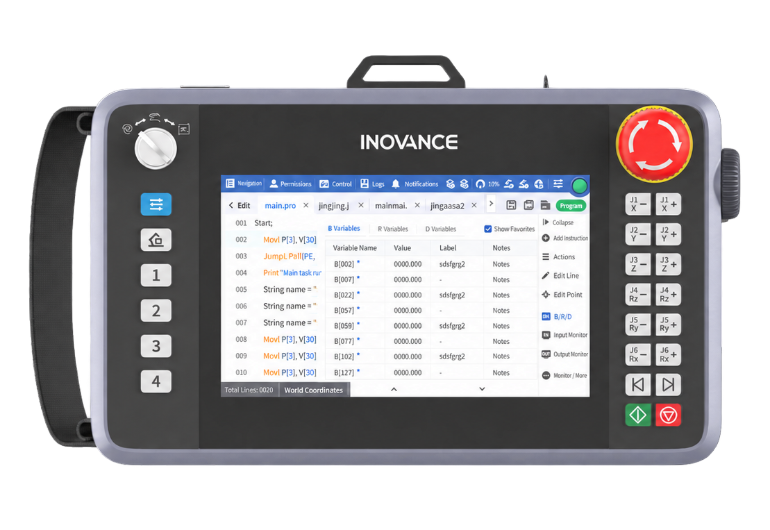

Teach pendant
- Czytelny ekran dotykowy 7” – wyświetlacz TFT‑LCD o wysokiej rozdzielczości zapewnia wygodną obsługę i szybką reakcję na dotyk, zwiększając komfort pracy operatora,
- Pełna obsługa bez użycia komputera – edycja, nauka ruchu i uruchamianie programów możliwe są bezpośrednio z pendanta, zarówno w trybie online, jak i offline,
- Funkcje diagnostyczne na miejscu – wbudowane narzędzia debugowania umożliwiają śledzenie pozycji robota, podgląd IO oraz pracę z breakpointami i krokowaniem w czasie rzeczywistym,
- Trwała konstrukcja przemysłowa – obudowa o klasie szczelności IP54 i ergonomiczny uchwyt gwarantują niezawodność działania nawet w wymagającym środowisku produkcyjnym.
InoRoboLab- software
- Szybsze pisanie kodu – automatyczne podpowiedzi i uzupełnianie składni znacznie usprawniają proces programowania,
- Lepsza czytelność skryptów – możliwość zwijania i rozwijania fragmentów kodu logicznego pozwala łatwiej zarządzać dużymi projektami,
- Zaawansowane narzędzia debugowania – jednoczesne śledzenie wielu zadań, punkty przerwań i krokowe wykonanie kodu pomagają szybko wykrywać problemy,
- Rozbudowane zmienne i alarmy – obsługa struktur danych oraz dokładna analiza alarmów z opisem przyczyny i sugerowanym działaniem zwiększają efektywność pracy.
Roboty 6D Inovance – materiały wideo:
Prezentacja Robota 6-osiowego Inovance.
Parametry
| Model | IR-R11-90S-INT |
|---|---|
| Styl konstrukcyjny | Pionowa struktura kaskadowa |
| Liczba osi | 6 |
| Zasięg maksymalny | 901,9 mm |
| Powtarzalność | ±0,02 mm |
| Udźwig maksymalny | 11,3 kg |
| Stopień ochrony | IP40 |
| Prędkości maksymalne | J1 = 240°/s |
| J2 = 180°/s | |
| J3 = 330°/s | |
| J4 = 450°/s | |
| J5 = 420°/s | |
| J6 = 720°/s | |
| Zakres ruchu | J1 = ±170° |
| J2 = -135~+100° | |
| J3 = -66~+210° | |
| J4 = ±190° | |
| J5 = ±125° | |
| J6 = ±360° | |
| Dopuszczalny moment obrotowy | J4 = 20,45 N·m |
| J5 = 20,45 N·m | |
| J6 = 10,8 N·m | |
| Moment bezwładności | J4 = 0,6 kg·m² |
| J5 = 0,6 kg·m² | |
| J6 = 0,2 kg·m² | |
| Złącza użytkownika | 12 linii sygnałowych 30V 0,5A |
| 2 × Ø4 mm, 0,59 MPa | |
| Warunki pracy | Temp.: 0~45°C |
| Wilgotność: 5–95% RH (bez kondensacji) | |
| Gradient temperatury | 1,5°C/min |
| Waga | 45 kg |
| Kontroler | IRCB501 |
| Sposób montażu | Podłogowy |
| Certyfikaty | CE, cSGSus, KCs, Kc |

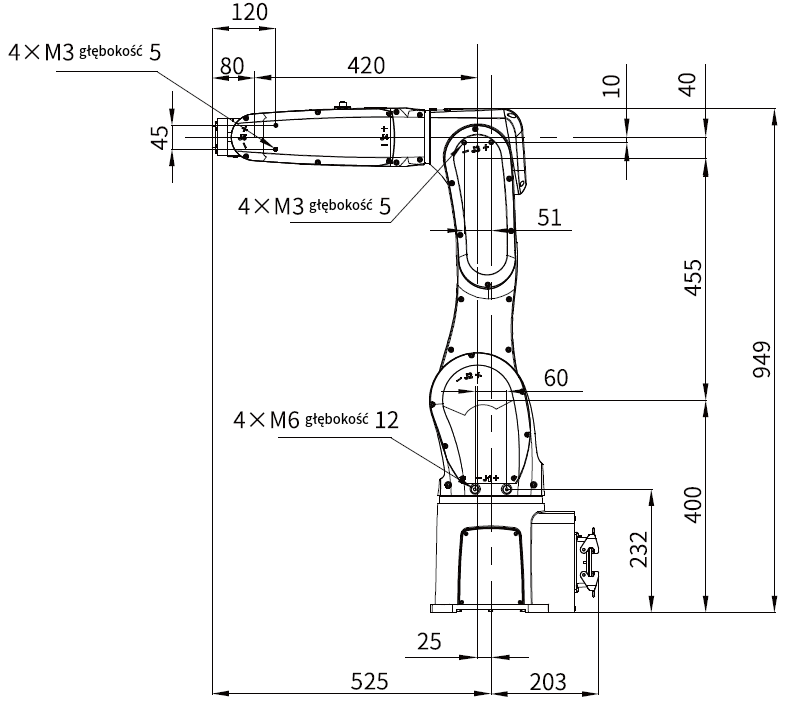

Wymiary produktu podane w mm (bok).
