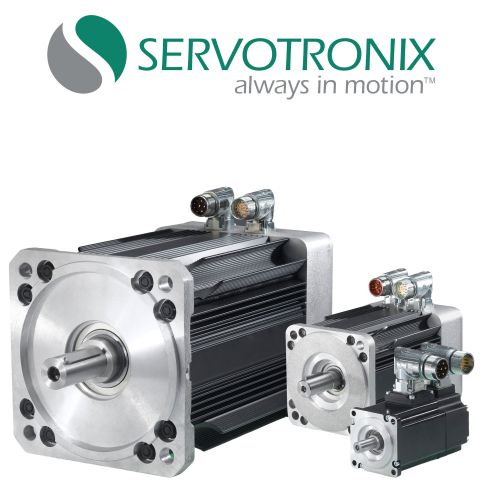

Serwosilniki PRO

  • Moc: 100W - 8,3kW.
  • Moment obrotowy: 0,3Nm – 40Nm.
  • Kompaktowe wykonanie, duża gęstość mocy.
  • Duża odporność na przeciążenia.
  • Cicha praca bez wibracji i rezonansów mechanicznych.
  • Stopień ochrony do IP67.
  • Bezobsługowa eksploatacja.
  • Zgodność z CE i UL.
  • CE  UL

Opis

Specyfikacja:

Model Rozmiar
kołnierza
[mm]
Opcje
zasilania
[VAC]
Moc

[W]
Znamionowy
moment obrotowy
[Nm]
Maksymalny
moment obrotowy
[Nm]
Prędkość
makymalna
[obr/min]
Bezwładność
wirnika
[kg/cm2]
PR-40 42 110, 230 100 0,32 0,96 5000 0,05
PR-60 60 110, 230, 400 200 - 370 0,64 - 1,18 1,95 - 3,90 3900 - 5000 0,13 - 0,24
PR-80 80 110, 230, 400 400 - 1068 1,53 - 3,40 4,50 - 12,00 3750 - 5000 0,64 - 1,58
PR-100 100 230, 400 820 - 1570 2,61 - 5,00 11,00 - 33,00 3900 - 5000 1,55 - 4,10
PR-115 115 110, 230, 400 840 - 2300 2,67 - 7,32 9,00 - 33,00 2200 - 5000 4,70 - 20,80
PR-142 142 110, 230, 400 2700 - 5000 8,60 - 19,99 31,00 - 65,00 2150 - 4800 23,00 - 68,90
PR-180 180 400 4700 - 8380 15,00 - 40,00 63,00 - 130,00 2200 - 3000 69,50 - 186,70


Szeroki wybór opcji:

  • 7 rozmiarów kołnierza,
  • zasilanie uzwojeń 110, 220 oraz 400 VDC,
  • sprzężenia zwrotne w postaci resolwera, enkodera 2000 imp./obr. lub wieloobrotowego enkodera absolutnego (interfejs Hiperface) + 128 sin / cos na obrót,
  • możliwość wyboru bezwładności silnika (dla rozmiarów 115, 142, 180),
  • zabezpieczenie temperaturowe - czujnik KTY84 (z wyjątkiem PR-40),
  • stopień ochrony do IP67,
  • obudowa silnika malowana proszkowo, odporna na zarysowania,
  • bezluzowy hamulec elektromagnetyczny,
  • konektory obrotowe IP67 (za wyjątkiem PR-40),
  • klasa izolacji (UL/CSA): F (155℃).

Wykonania indywidualne:

  • modyfikacja wału i kołnierza,
  • rodzaj sprzężenia zwrotnego,
  • nietypowe przewody i wtyki,
  • nietypowe uzwojenie silnika,
  • rozszerzony zakres temperatury pracy,
  • specjalna obudowa (np. ze stali nierdzewnej).

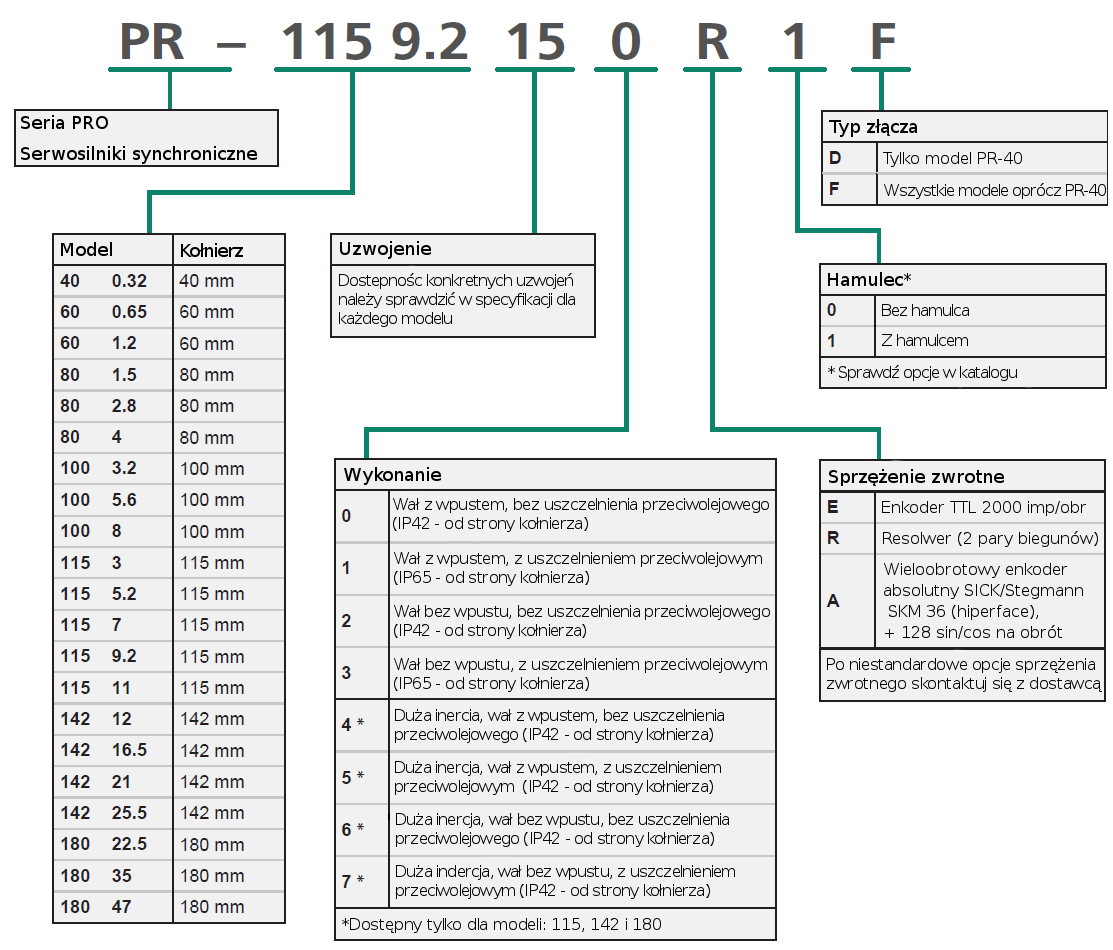

Kod zamówieniowy:

kod zamówieniowy - serwosilniki Servotronix PRO
