Opis

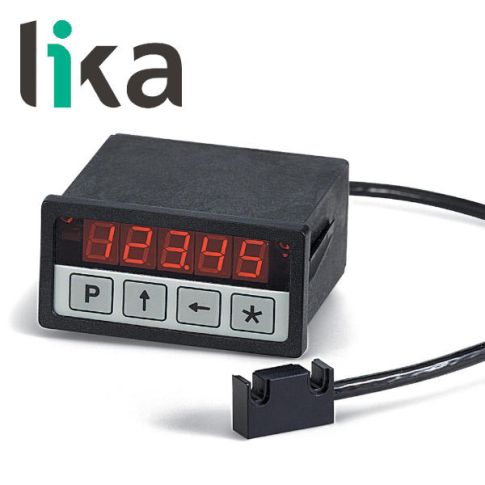

Wyświetlacz pozycji LD120-M7 - opis
Popularny, cyfrowy odczyt LED przewidziany do współpracy z enkoderem liniowym serii SM5. Kompaktowe wykonanie sprawia, że prezentowany wyświetlacz w parze z czujnikiem SM5 są chętnie stosowanym układem pomiarowym zarówno do modernizacji istniejących maszyn, jak i w zupełnie nowych projektach. Wyświetlacz posiada możliwość podłączenia dodatkowego zasilania podtrzymującego 4,8-6Vdc, które pozwala na kontynuowanie pomiaru po zaniknięciu zasilania głównego. Dzięki temu, po wyłączeniu zasilania głównego, nie stracimy aktualnej pozycji choć w trybie podtrzymania wynik nie jest prezentowany na ekranie.
- współpraca z enkoderem liniowym LIKA SM5
- rozdzielczość ustawiana w wyświetlaczu
- maks. rozdzielczość 0,01mm (powtarzalność +/-1 inkrement, dokładność +/-0,05mm)
- tryb pomiaru względnego
- zerowanie w dowolnym miejscu
- resetowanie do zaprogramowanej wartości
- współpraca z taśmą MT50-xx-50-1
- cyfry w kolorze czerwonym
- IP60 front, IP40 tył
Wyświetlacz pozycji LD120-M7 - podstawowe parametry techniczne
Wyświetlacz | 5 cyfrowy LED |
Tryb wyświetlania | pomiar liniowy, kątowy, mm/cale |
Wymiary | 62 x 72 x 36 mm |
Wejście | sensor magnetyczny SM5 |
Prędkość posuwu | 10 m/s maks. |
Napięcie zasilania | 10 - 30 Vdc |
Pobór prądu | ~800 mW |
Interfejs | RS485 |
Wyjścia | nie |
Stopień ochrony | IP60 front, IP40 tył |
