- Adapter sieci Modbus-TCP.
- 32 sloty na karty wejść / wyjść oraz moduły specjalne.
- Praca kaskadowa.
- Obsługa do 5 klientów TCP jednocześnie.
- Obsługa kodów funkcyjnych Modbus - 01/02/03/04/05/06/15/16 /23.
- Watchdog.
- Obsługa 8192 bajtów danych procesowych (wejściowych i wyjściowych).
- Możliwość monitorowania statusu wejść/wyjść w czasie rzeczywistym.
Opis

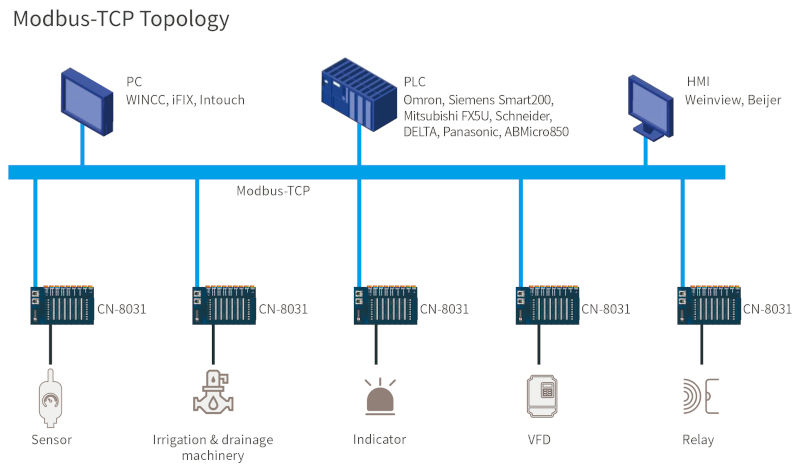

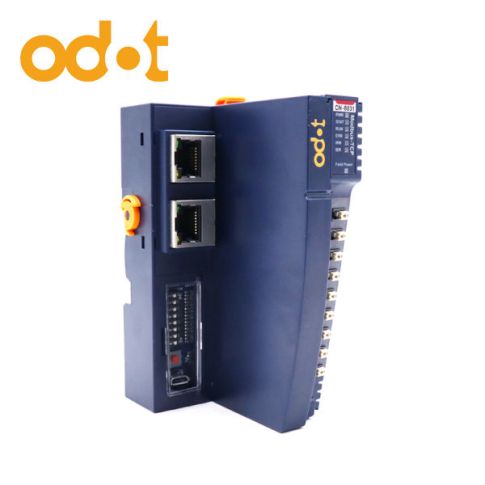

Adapter komunikacyjny ODOT CN-8031 umożliwia podłączenie do 32 różnych modułów wejść / wyjść i komunikację z nimi poprzez Modbus-TCP. Obsługuje do 8192 bajtów danych procesowych (wejściowych i wyjściowych). Adapter posiada funkcjonalność 2-portowego switcha i współpracuje z maks. 5 klientami Modbus TCP jednocześnie. Obsługiwane funkcje Modbus: 01/02/03/04/05/06/15/16/23. W adapterze zaimplementowano funkcje diagnostyczne, dzięki którym na bieżąco monitorowany jest statu komunikacji ze wszystkimi wejściami/wyjściami. Moduł komunikacji Modbus wraz z zainstalowanym zestawem kart wejść / wyjść tworzą skrojony na miarę pakiet. To elastyczny system, który pozwala na tworzenie dowolnych wysp wejść / wyjść obsługiwanych po Modbusie.
- Do dyspozycji mamy:
- wejścia cyfrowe: 24Vdc NPN / PNP,
- wyjścia cyfrowe: tranzystorowe NPN / PNP i przekaźnikowe
- wejścia analogowe: 0-5V, 0-10V, ±10V, 0-20mA, 4-20mA, RTD-PT100, TC
- wyjścia analogowe: 0-5V, 0-10V, ±10V, 0-20mA, 4-20mA
- moduły specjalne: wejścia enkoderowe (TTL, 1Vpp), wyjścia PWM, adapter Modbus RS485/RS232/RS422
- moduły mocy: 1A, 2A, 3A
Szczegółowy wykaz dostępnych modułów w tabeli poniżej.

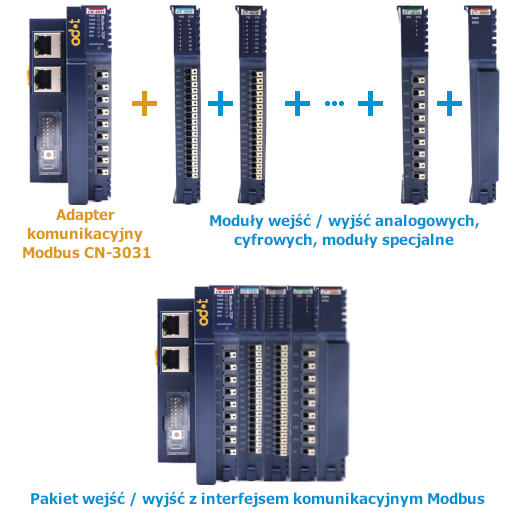

Adapter komunikacyjny ODOT CN-8031 - tworzenie systemu:
Dostępne moduły wejść-wyjść oraz specjalne:
Seria | Symbol | Specyfikacja |
---|---|---|
Pozostałe dostępne adaptery komunikacyjne | CN-8011 | Modbus-RTU |
CN-8012 | Profibus-DP (DPV0) | |
CN-8013 | CC-Link Remote Station | |
CN-8021 | CANopen DS401 | |
CN-8031 | Modbus-TCP | |
CN-8032 | Profinet | |
CN-8033 | EtherCAT | |
CN-8034 | EtherNet/IP | |
Wejścia cyfrowe | CT-121F | 16 wejść PNP, 24VDC |
CT-122F | 16 wejść NPN, 24 VDC | |
CT-124H | 32 wejść NPN/PNP, 24 VDC | |
Wyjścia cyfrowe | CT-2224 | 4 wyjścia PNP, 5,5-40 VDC |
CT-2228 | 8 wyjść PNP, 24 VDC | |
CT-221F | 16 wyjść NPN, 24 VDC | |
CT-222F | 16 wyjść PNP, 24 VDC | |
CT-222H | 32 wyjścia NPN/PNP, 24 VDC | |
CT-2718 | 32 wyjść PNP, 24 VDC | |
Wejścia analogowe | CT-3158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC |
CT-3238 | 8 kanałów 0-20mA/4-20mA, 16bit | |
CT-3258 | 8 kanałów -20 - +20mA, 15bit | |
CT-3713 | 3 kanały RTD-PT100 | |
CT-3723 | 3 kanały RTD-PT1000 | |
CT-3804 | 4 kanały TC | |
CT-3808 | 8 kanałów TC | |
Wyjścia analogowe | CT-4154 | 4 kanały ±10, ±5, 0-10, 0-5 VDC |
CT-4158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC | |
CT-4234 | 4 kanały 0-20mA/4-20mA/0-24mA | |
CT-4238 | 8 kanały 0-20mA/4-20mA/0-24mA | |
Moduły specjalne | CT-5102 | 2 kanały wejść enkoderowych TTL |
CT-5112 | 2 kanały wejść enkoderowych 1VPP | |
CT-5122 | 2 kanały wejść enkoderowych SSI | |
CT-5142 | 2 kanały wyjść enkoderowych | |
CT-5321 | 1 kanał adaptera Modbus RS485/RS232/RS422 | |
CT-5710 | Rozszerzenie magistrali – zakończenie | |
CT-5720 | Rozszerzenie magistrali - początek | |
CT-5800 | Moduł zakończeniowy | |
CT-5810 | Pokrywa zakończeniowa | |
Moduły mocy | CT-7221 | 2A Moduł mocy (Field + System) |
Adapter komunikacyjny ODOT CN-8031 - specyfikacja techniczna:
Zasilanie | 9-36Vdc, nominalnie 24Vdc |
---|---|
Prąd pracy | 50mA przy 24Vdc |
Prąd wyjściowy | maks. 2.5A przy 5Vdc |
Izolacja | zasilanie urządzenia izolowane od zasilania sieci |
Zasilanie sieci | 22-28Vdc, nominalnie 24Vdc |
Moduł rozszerzeń | 32 sloty |
Okablowanie | maks. 1.5mm² |
Montaż | 35mm szyna DIN |
Wymiary | 115*51.5*75mm |
Waga | 130g |
Temperatura pracy | -40~85℃ |
Wilgotność | 5%-95% |
Stopień ochrony | IP20 |
Protokół komunikacji | Modbus TCP-IP |
Obszar danych | suma wejśc i wyjść: 8192 bajtów |
Funkcje diagnostyczne | obsługiwane |
Ilość klientów TCP | do 5 jednocześnie |
TCP keepalive | TAK |
Modbus watchdog | tak, domyślnie włączony |
Kody funkcyjne | 01/02/03/04/05/06/15/16/23 |
Interfejs sieciowy | 2 złącza Rj45 |
Prędkość transmisji | 10/100Mbps, MDI/MIDX, Full-Duplex |
Odległość | 100m |
Adres IP | nadawany w oprogramowaniu lub przez mikroprzełączniki |
