Wydajność prądowa modułu adaptera komunikacyjnego wystarcza do zasilenia ograniczonej liczby podłączonych z nim modułów we/wy.
Zwiększenie ilości modułów wymaga zastosowania dodatkowego zasilacza.
W obliczeniach konsumpcji prądu zastosowanych modułów we/wy pomocne okazuje się oprogramowanie narzędziowe IO Config, które
wskaże ewentualną potrzebę instalacji modułu zasilacza CT-7220 oraz jego miejsce.

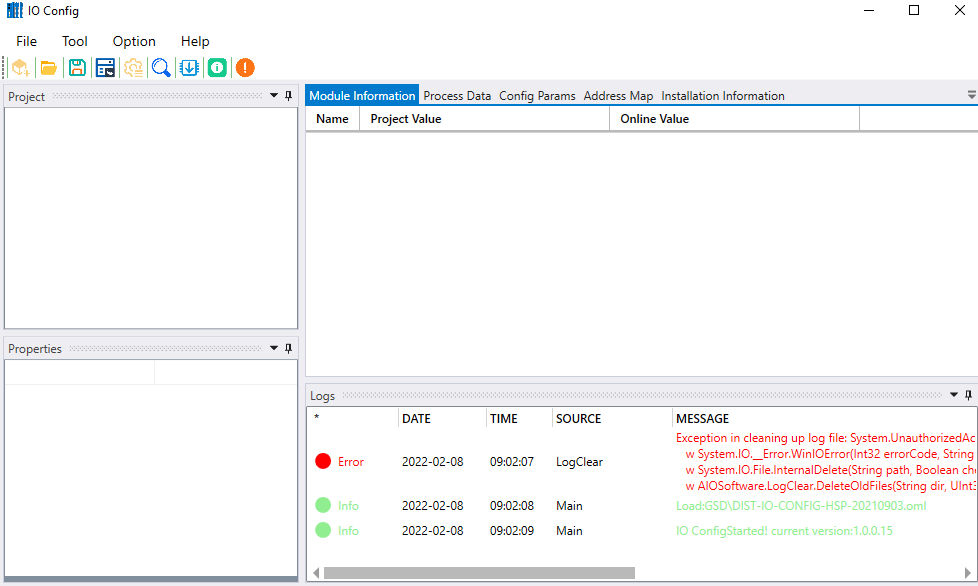

1. Pobierz, zainstaluj i uruchom oprogramowanie narzędziowe IO Config - link do programu.

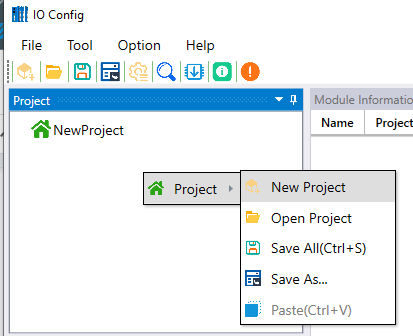

2. Utwórz nowy projekt

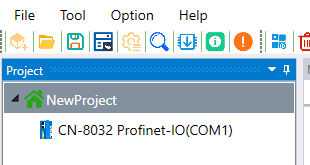

3. Dodaj do projektu odpowiedni adapter komunikacyjny

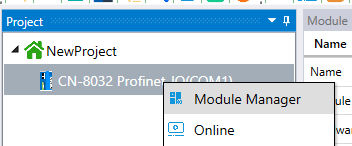

4. Dodaj potrzebne moduły rozszerzeń

5. Przy dodawaniu kolejnych modułów obserwuj wskazania Total Residual Current

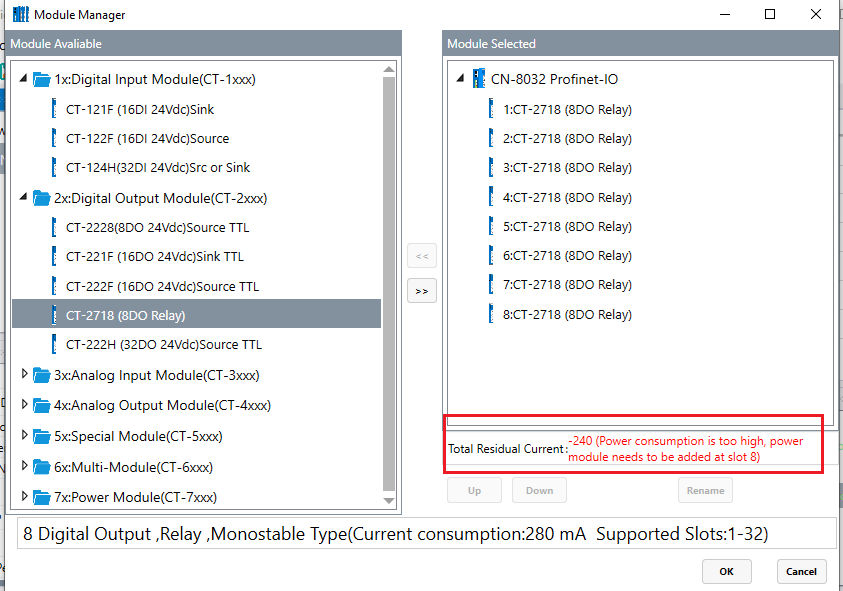

Z każdym kolejnym dodanym modułem, wartość dostępnego prądu będzie się zmniejszała. Gdy dostępny prąd spadnie poniżej 0 pojawi się odpowiedni komunikat:

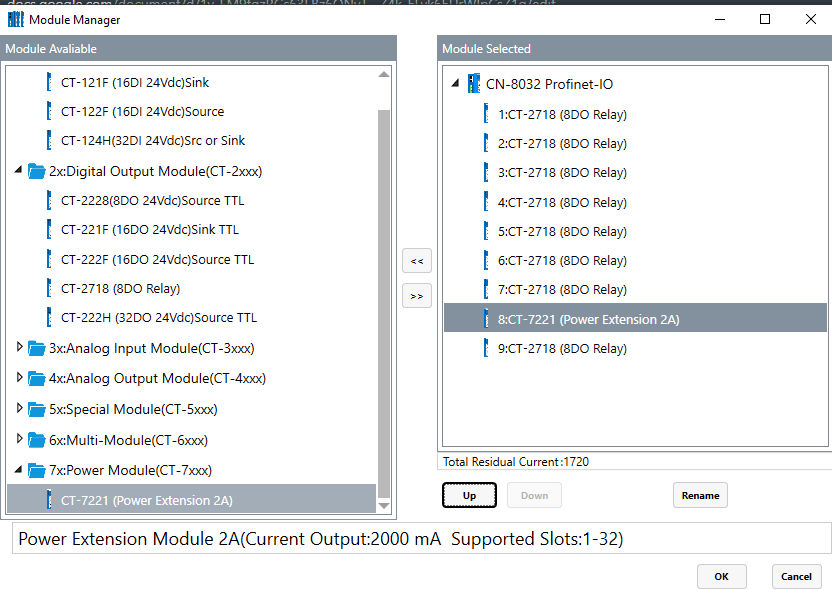

Oznacza to, że w tym przykładzie w slocie nr 8 musimy umieścić moduł zasilający:

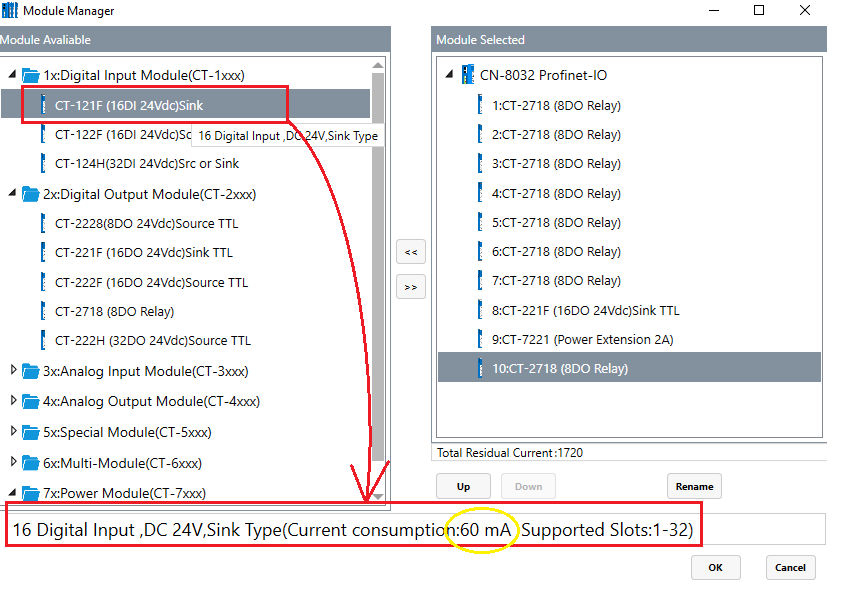

UWAGA! Każdy z modułów rozszerzeń pobiera inny prąd, widoczny również po wybraniu danego modułu, np.:
