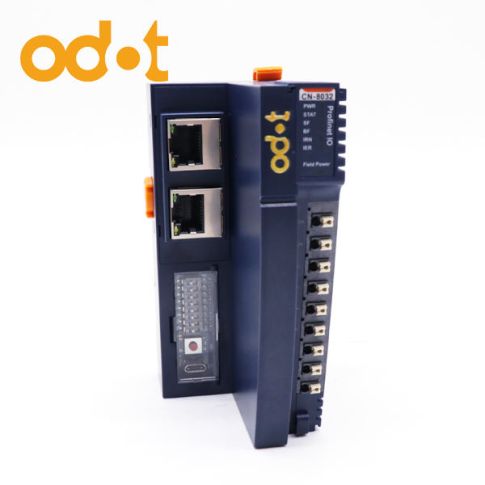

Adapter komunikacyjny CN-8032-L Profinet pracuje w trybie komunikacji Profinet IO Device (np. wyspa wejść wyjść Profinet) pracuje w trybie komunikacji w czasie rzeczywistym - RT (minimalny cykl wymiany danych 1ms). Porównując do modelu CN-8032, ODOT CN-8032-L nie wspiera redundancji MRP (Media Redundancy Protocol) oraz trybu izochronicznego czasu rzeczywistego IRT (isochronous real-time). Urządzenie posiada 32 sloty umożliwiające instalację kart wejść / wyjść oraz modułów specjalnych:
Szczegółowy wykaz dostępnych modułów w tabeli poniżej.
| Seria | Symbol | Specyfikacja |
|---|---|---|
| Pozostałe dostępne adaptery komunikacyjne | CN-8011 | Modbus-RTU |
| CN-8012 | Profibus-DP (DPV0) | |
| CN-8013 | CC-Link Remote Station | |
| CN-8021 | CANopen DS401 | |
| CN-8031 | Modbus-TCP | |
| CN-8032 | Profinet | |
| CN-8033 | EtherCAT | |
| CN-8034 | EtherNet/IP | |
| Wejścia cyfrowe | CT-121F | 16 wejść PNP, 24VDC |
| CT-122F | 16 wejść NPN, 24 VDC | |
| CT-124H | 32 wejść NPN/PNP, 24 VDC | |
| Wyjścia cyfrowe | CT-2224 | 4 wyjścia PNP, 5,5-40 VDC |
| CT-2228 | 8 wyjść PNP, 24 VDC | |
| CT-221F | 16 wyjść NPN, 24 VDC | |
| CT-222F | 16 wyjść PNP, 24 VDC | |
| CT-222H | 32 wyjścia NPN/PNP, 24 VDC | |
| CT-2718 | 32 wyjść PNP, 24 VDC | |
| Wejścia analogowe | CT-3158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC |
| CT-3238 | 8 kanałów 0-20mA/4-20mA, 16bit | |
| CT-3258 | 8 kanałów -20 - +20mA, 15bit | |
| CT-3713 | 3 kanały RTD-PT100 | |
| CT-3723 | 3 kanały RTD-PT1000 | |
| CT-3804 | 4 kanały TC | |
| CT-3808 | 8 kanałów TC | |
| Wyjścia analogowe | CT-4154 | 4 kanały ±10, ±5, 0-10, 0-5 VDC |
| CT-4158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC | |
| CT-4234 | 4 kanały 0-20mA/4-20mA/0-24mA | |
| CT-4238 | 8 kanały 0-20mA/4-20mA/0-24mA | |
| Moduły specjalne | CT-5102 | 2 kanały wejść enkoderowych TTL |
| CT-5112 | 2 kanały wejść enkoderowych 1VPP | |
| CT-5122 | 2 kanały wejść enkoderowych SSI | |
| CT-5142 | 2 kanały wyjść enkoderowych | |
| CT-5321 | 1 kanał adaptera Modbus RS485/RS232/RS422 | |
| CT-5710 | Rozszerzenie magistrali – zakończenie | |
| CT-5720 | Rozszerzenie magistrali - początek | |
| CT-5800 | Moduł zakończeniowy | |
| CT-5810 | Pokrywa zakończeniowa | |
| Moduły mocy | CT-7221 | 2A Moduł mocy (Field + System) |
| Zasilanie | 9-36Vdc, nominalnie 24Vdc |
|---|---|
| Prąd pracy | 110mA przy 24Vdc |
| Prąd wyjściowy | maks. 2A przy 5Vdc |
| Izolacja | zasilanie urządzenia izolowane od zasilania sieci |
| Zasilanie sieci | 22-28Vdc, nominalnie 24Vdc |
| Moduł rozszerzeń | 32 sloty |
| Okablowanie | maks. 1.5mm² |
| Montaż | 35mm szyna DIN |
| Wymiary | 115*51.5*75mm |
| Waga | 130g |
| Temperatura pracy | -40~85℃ |
| Wilgotność | 5%-95% |
| Stopień ochrony | IP20 |
| Protokół komunikacji | Profinet IO |
| Rozmiar danych we/wy | wejście: maks. 1440 bajtów, wyjście: maks. 1440 bajtów |
| RT | tak, min. 1ms |
| IRT | nie |
| MRP | nie |
| MRPD | nie |
| Interfejs sieciowy | 2 złącza Rj45 |
| Prędkość transmisji | 10/100Mbps, MDI/MIDX, Full-Duplex |
| Odległość | 100m |
| Adres IP | przez mikroprzełączniki |
