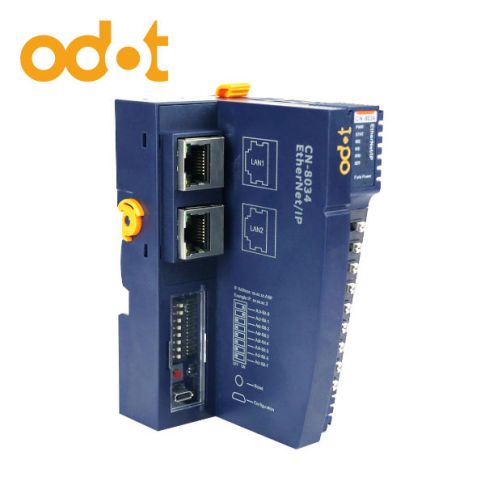

Adapter komunikacyjny Ethernet IP ODOT CN-8034
- Adapter Ethernet IP do kart-wejść wyjść.
- 32 sloty na karty wejść / wyjść oraz moduły specjalne.
- Obsługa maks. 504 bajtów danych wejściowych i 504 bajtów danych wyjściowych.
Opis
Adapter Ethernet/IP do kart wejść-wyjść ODOT CN-8034
Moduł Ethernet/IP CN-8034 służy jako adapter umożliwiający podłączenie odpowiednio dobranego zestawu kart wejść / wyjść i komunikację z nimi poprzez Ethernet/IP (Remote IO Ethernet/IP- zdalne wejścia-wyjścia Ethernet/IP. Adapter obsługuje maks. 504 bajty danych wejściowych i maks. 504 bajty danych wyjściowych. Posiada 32 sloty umożliwiające instalację kart wejść / wyjść oraz modułów specjalnych:
- wejścia cyfrowe: 24Vdc NPN / PNP,
- wyjścia cyfrowe: tranzystorowe NPN / PNP i przekaźnikowe
- wejścia analogowe: 0-5V, 0-10V, ±10V, 0-20mA, 4-20mA, RTD-PT100, TC
- wyjścia analogowe: 0-5V, 0-10V, ±10V, 0-20mA, 4-20mA
- moduły specjalne: wejścia enkoderowe (TTL, 1Vpp), wyjścia PWM, adapter Modbus RS485/RS232/RS422
- moduły mocy: 1A, 2A, 3A
Szczegółowy wykaz dostępnych modułów w tabeli poniżej.
Adapter komunikacyjny ODOT CN-8034 - dostępne moduły wejść-wyjść oraz specjalne:
| Seria | Symbol | Specyfikacja |
|---|---|---|
| Pozostałe dostępne adaptery komunikacyjne | CN-8011 | Modbus-RTU |
| CN-8012 | Profibus-DP (DPV0) | |
| CN-8013 | CC-Link Remote Station | |
| CN-8021 | CANopen DS401 | |
| CN-8031 | Modbus-TCP | |
| CN-8032 | Profinet | |
| CN-8033 | EtherCAT | |
| CN-8034 | EtherNet/IP | |
| Wejścia cyfrowe | CT-121F | 16 wejść PNP, 24VDC |
| CT-122F | 16 wejść NPN, 24 VDC | |
| CT-124H | 32 wejść NPN/PNP, 24 VDC | |
| Wyjścia cyfrowe | CT-2224 | 4 wyjścia PNP, 5,5-40 VDC |
| CT-2228 | 8 wyjść PNP, 24 VDC | |
| CT-221F | 16 wyjść NPN, 24 VDC | |
| CT-222F | 16 wyjść PNP, 24 VDC | |
| CT-222H | 32 wyjścia NPN/PNP, 24 VDC | |
| CT-2718 | 32 wyjść PNP, 24 VDC | |
| Wejścia analogowe | CT-3158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC |
| CT-3238 | 8 kanałów 0-20mA/4-20mA, 16bit | |
| CT-3258 | 8 kanałów -20 - +20mA, 15bit | |
| CT-3713 | 3 kanały RTD-PT100 | |
| CT-3723 | 3 kanały RTD-PT1000 | |
| CT-3804 | 4 kanały TC | |
| CT-3808 | 8 kanałów TC | |
| Wyjścia analogowe | CT-4154 | 4 kanały ±10, ±5, 0-10, 0-5 VDC |
| CT-4158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC | |
| CT-4234 | 4 kanały 0-20mA/4-20mA/0-24mA | |
| CT-4238 | 8 kanały 0-20mA/4-20mA/0-24mA | |
| Moduły specjalne | CT-5102 | 2 kanały wejść enkoderowych TTL |
| CT-5112 | 2 kanały wejść enkoderowych 1VPP | |
| CT-5122 | 2 kanały wejść enkoderowych SSI | |
| CT-5142 | 2 kanały wyjść enkoderowych | |
| CT-5321 | 1 kanał adaptera Modbus RS485/RS232/RS422 | |
| CT-5710 | Rozszerzenie magistrali – zakończenie | |
| CT-5720 | Rozszerzenie magistrali - początek | |
| CT-5800 | Moduł zakończeniowy | |
| CT-5810 | Pokrywa zakończeniowa | |
| Moduły mocy | CT-7221 | 2A Moduł mocy (Field + System) |
Adapter komunikacyjny Ethernet/IP ODOT CN-8034 -specyfikacja techniczna:
| Zasilanie | 9-36Vdc, nominalnie 24Vdc |
|---|---|
| Prąd pracy | 110mA przy 24Vdc |
| Prąd wyjściowy | maks. 2A przy 5Vdc |
| Izolacja | zasilanie urządzenia izolowane od zasilania sieci |
| Zasilanie sieci | 22-28Vdc, nominalnie 24Vdc |
| Moduł rozszerzeń | 32 sloty |
| Okablowanie | maks. 1.5mm² |
| Montaż | 35mm szyna DIN |
| Wymiary | 115*51.5*75mm |
| Waga | 130g |
| Temperatura pracy | -40~85℃ |
| Wilgotność | 5%-95% |
| Stopień ochrony | IP20 |
| Protokół komunikacji | Ethernet/IP |
| Obszar danych | wejście: maks. 504 bajty, wyjście: maks 504 bajty |
| Maks. l. połączeń | wiadomości jawne (explicit message) - 10 wiadomości niejawne (implicit message) - 5 |
| Maks. połączeń CIP (Common Industrial Protocol) | 10 |
| Interfejs sieciowy | 2 złącza Rj45 |
| Prędkość transmisji | 10/100Mbps, MDI/MIDX, Full-Duplex |
| Maks. odległość w sieci | 100m |
Adapter komunikacyjny ODOT CN-8034 - przykład aplikacji:
