- Elastyczny dowolnie konfigurowany pakiet modułów I/O.
- Obsługa maks. 64 modułów I/O (maks. 1024 punkty)
- Komunikacja: Modbus-RTU, Profibus-DP, CC-Link, CANopen, Modbus TCP, Profinet, EtherCAT, Ethernet/IP, .
- Dioda statusu na każdym z wejść/wyjść.
- 2 ms okres odświeżania wejść/wyjść cyfrowych (przy połączonych 64 modułach).
- 3,4 ms okres odświeżania wejść/wyjść analogowych (przy połączonych 64 modułach).
- Możliwość przedłużenia przewodu łączącego kolejne moduły do 20m.
- Szeroki zakres temperatury pracy -30℃~75℃.
- Montaż na szynie DIN.
- 2 letnia gwarancja producenta.
Opis

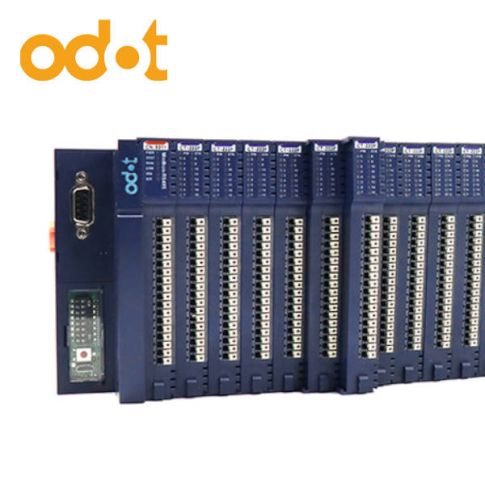

Zdalne rozproszone wejścia/wyjścia ODOT REMOTE - główne cechy:
ODOT Remote I/O to pakiet składający się z modułu komunikacyjnego oraz modułów wejść/wyjść (I/O) dowolnie dobieranych według potrzeb klienta. Szeroka gama dostępnych modułów komunikacyjnych sprawia, że urządzenie można skomunikować niemal z każdym sterownikiem PLC dostępnym na rynku.
- System obsługuje następujące interfejsy:
- Modbus-RTU
- Profibus-DP
- CC-Link
- CANopen
- Modbus TCP
- Profinet
- EtherCAT
- Ethernet/IP
Dzięki dostępnym modułom wejść/wyjść w różnej konfiguracji, możliwe jest przetwarzanie sygnałów zarówno cyfrowych jak i analogowych, a specjalne moduły rozszerzeń pozwalają np. na obsługę sygnałów enkoderowych, czy PWM. Wewnętrzna magistrala komunikacyjna (pomiędzy modułami) pozwala na szybkie przetwarzanie danych wejściowych i wyjściowych. Kompaktowa konstrukcja i zaczepy na szynę DIN zapewniają łatwy i szybki montaż typu hot plug.
System zdalnych wejść wyjść Remote I/O, który składa się z 16 lub mniej modułów można zakończyć pokrywą zakończeniową CT-5810. Systemy zbudowane z większej ilości modułów powinny być zakończone modułem zakończeniowym CT-5800.

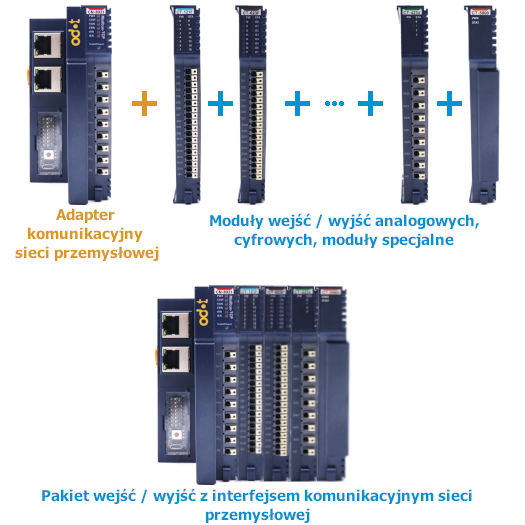

Łączenie adapterów komunikacyjnych z modułami wejść-wyjść:
Zdalne wejścia/wyjścia ODOT REMOTE - wideo:
Prezentacja produktu | |
Przykładowa aplikacja |
Zdalne wejścia/wyjścia ODOT REMOTE - dostępne karty wejść-wyjść i moduły specjalne:
Seria | Symbol | Specyfikacja |
---|---|---|
Pozostałe dostępne adaptery komunikacyjne | CN-8011 | Modbus-RTU |
CN-8012 | Profibus-DP (DPV0) | |
CN-8013 | CC-Link Remote Station | |
CN-8021 | CANopen DS401 | |
CN-8031 | Modbus-TCP | |
CN-8032 | Profinet | |
CN-8033 | EtherCAT | |
CN-8034 | EtherNet/IP | |
Wejścia cyfrowe | CT-121F | 16 wejść PNP, 24VDC |
CT-122F | 16 wejść NPN, 24 VDC | |
CT-124H | 32 wejść NPN/PNP, 24 VDC | |
Wyjścia cyfrowe | CT-2224 | 4 wyjścia PNP, 5,5-40 VDC |
CT-2228 | 8 wyjść PNP, 24 VDC | |
CT-221F | 16 wyjść NPN, 24 VDC | |
CT-222F | 16 wyjść PNP, 24 VDC | |
CT-222H | 32 wyjścia NPN/PNP, 24 VDC | |
CT-2718 | 32 wyjść PNP, 24 VDC | |
Wejścia analogowe | CT-3158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC |
CT-3238 | 8 kanałów 0-20mA/4-20mA, 16bit | |
CT-3258 | 8 kanałów -20 - +20mA, 15bit | |
CT-3713 | 3 kanały RTD-PT100 | |
CT-3723 | 3 kanały RTD-PT1000 | |
CT-3804 | 4 kanały TC | |
CT-3808 | 8 kanałów TC | |
Wyjścia analogowe | CT-4154 | 4 kanały ±10, ±5, 0-10, 0-5 VDC |
CT-4158 | 8 kanałów ±10, ±5, 0-10, 0-5 VDC | |
CT-4234 | 4 kanały 0-20mA/4-20mA/0-24mA | |
CT-4238 | 8 kanały 0-20mA/4-20mA/0-24mA | |
Moduły specjalne | CT-5102 | 2 kanały wejść enkoderowych TTL |
CT-5112 | 2 kanały wejść enkoderowych 1VPP | |
CT-5122 | 2 kanały wejść enkoderowych SSI | |
CT-5142 | 2 kanały wyjść enkoderowych | |
CT-5321 | 1 kanał adaptera Modbus RS485/RS232/RS422 | |
CT-5710 | Rozszerzenie magistrali – zakończenie | |
CT-5720 | Rozszerzenie magistrali - początek | |
CT-5801 | Moduł zakończeniowy | |
Moduły zasilania | CT-7220 | Zasilacz obwodów field 24V/8A i system 5V/2A |

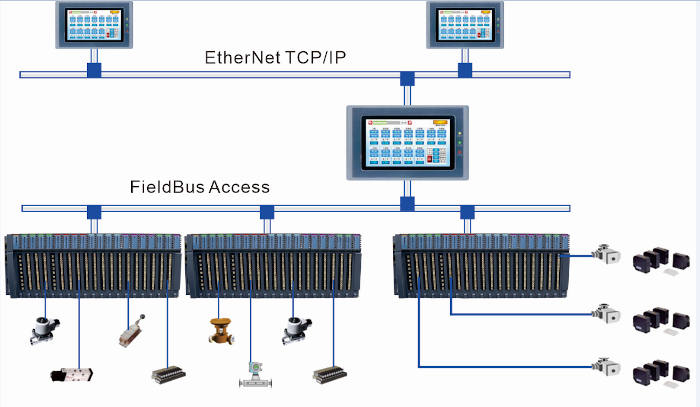

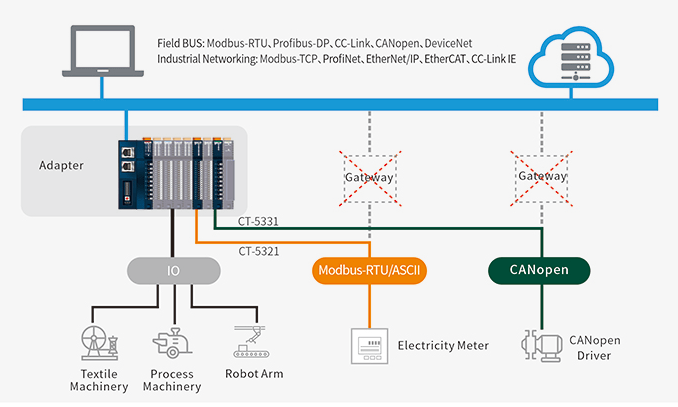

Zdalne wejścia/wyjścia ODOT REMOTE - przykład aplikacji:

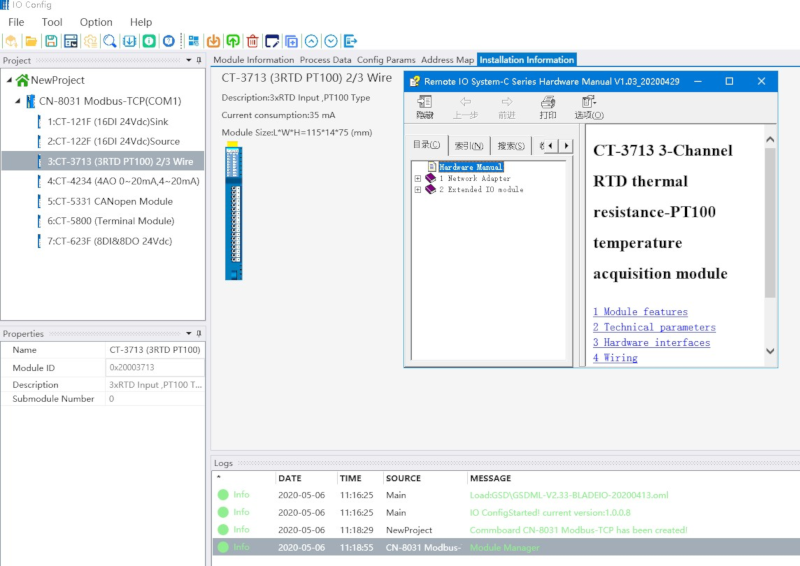

Oprogramowanie narzędziowe do modułów rozproszonych ODOT
Bezpłatne oprogramowanie narzędziowe IO Config ułatwia konfigurację i zarządzanie. Dostępne jest w zakładce "Do pobrania" u góry strony.
