Model pokazowy falownika Inovance MD200

Model pokazowy falownika Inovance MD200

Model pokazowy falownika Inovance MD200

20 maja 2023

Model testowy falownika Inovance MD200

Model pokazowy z przykładem zastosowania zdalnych rozproszonych wejść/wyjść ODOT Remote zarządzanych za pomocą panelu operatorskiego HMI Inovance IT6100E. Komunikacja między urządzeniami odbywać się będzie poprzez protokół Modbus TCP/IP. Urządzeniem wykonawczym jest przemiennik częstotliwości zwany dalej falownikiem - Inovance MD200, który napędza silnik 3-fazowy. Dodatkowo wykorzystywana jest kaseta sterująca stanowiska testowego.

Poniżej film pokazowy z działania i konfiguracji modelu:

Zestaw zawiera:

Falownik MD200 1f 0,4kW.
Silnik 0,37kW.
Panel operatorski IT6100E.
Moduł komunikacyjny CN-8031.
Moduły wejść-wyjść.

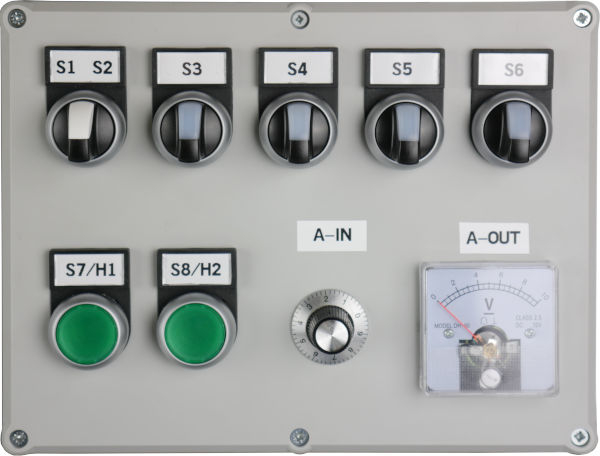

Panel z przełącznikami i przyciskami

Urządzenie jest połączone ze wszystkimi komponentami zewnętrznymi i gotowe do użytku.

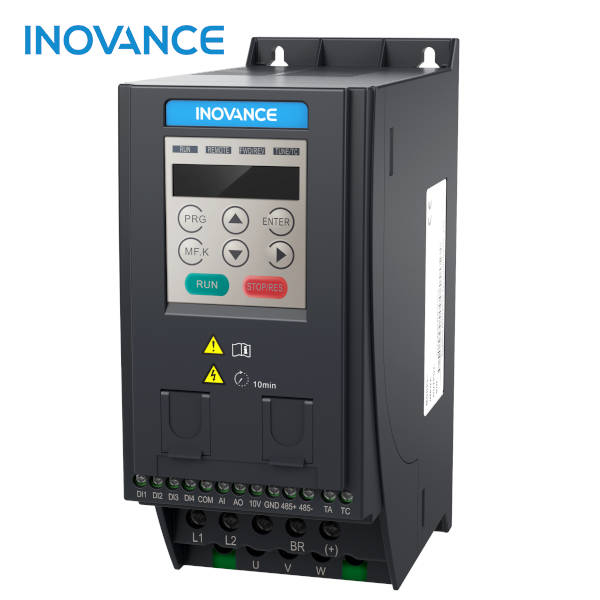

Falownik 0,4kW 1-fazowy INOVANCE MD200T0.4B-INT wektorowy

Inovance MD200S0.4B-INT

Falownik wektorowy, moc 0,4kW, częstotliwość wyj. 0-500Hz; automatyczne forsowanie momentu, komunikacja Modbus, możliwy montaż na szynę DIN.

0,4 kW.
Sterowanie wektorowe oraz skalarne V/F.
Moment rozruchowy 150% Mn.
Przeciążalność 150% przez 1 min.
Wybieralne wejście analogowe i 4 konfigurowalne wejścia cyfrowe.
Wyjście analogowe 0-10V i jedno przekaźnikowe.

Moduły wejść/wyjść ODOT

CN-8031 - adapter z komunikacją Modbus TCP-IP.
CT-121F - 16 wejść cyfrowych PNP.
CT-2718 - 8 wyjść przekaźnikowych.
CT-2228 - 8 wyjśc cyfrowych PNP.
CT-3158 - 8 wejść analogowych.
CT-4234 - 4 wyjścia analogowe.
Pokrywa końcowa CT-5810.

Moduły wejść/wyjśc ODOT remote - kompletna wyspa

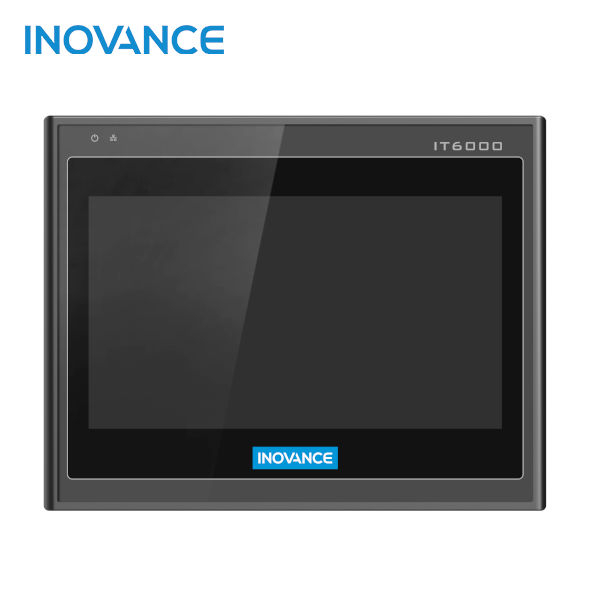

Panel operatorski 10-1 INOVANCE IT6100E

Panel operatorski IT6100E

Ekran dotykowy LCD, 24 bitowa paleta kolorów. 3 porty szeregowe (2x RS485, 1x RS232). funkcjonalność SCADA.

Rozmiar 10.1".
Zegar czasu rzeczywistego RTC.
Funkcjonalność SCADA .
Moment rozruchowy 150% Mn.
2x Porty USB.
Pamięć flash 128MB.
Bezpłatne oprogramowanie InoTouch Editor.
