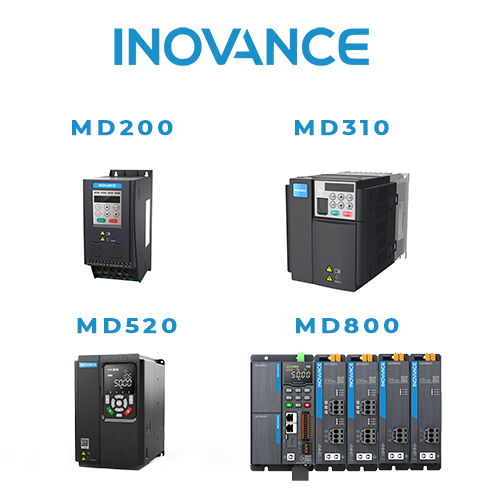

Firma Inovance posiada szeroką gamę przemienników częstotliwości, od modeli stosowanych w podstawowych maszynach do posiadających najbardziej rozbudowane funkcje.

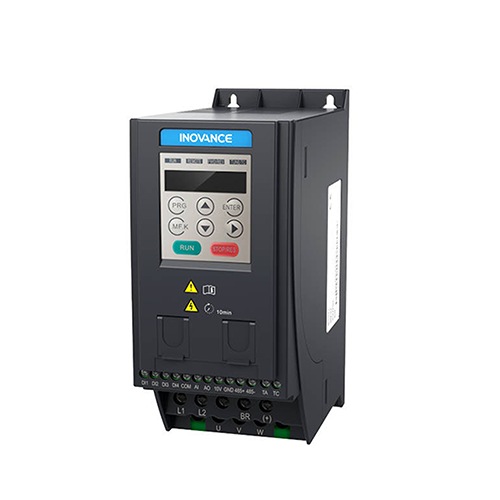

MD200
Falowniki tej serii są przemiennikami do ogólnego zastosowania. Mają możliwość zasilania jednofazowego (230Vac) w zakresie mocy od 0,4kW do 2,2kW oraz trójfazowego (400Vac) w mocach od 0,4kW do 3,7kW. Mogą pracować zarówno w sterowaniu skalarnym jak i wektorowym w otwartej pętli sprzężenia zwrotnego. Ten model oferuje takie funkcje jak regulator PID, ograniczenie momentu obrotowego silnika, hamowanie prądem DC oraz możliwość podłączenia zewnętrznej klawiatury MDKE8 do montażu np. na drzwiach szafy sterowniczej. W standardowym wykonaniu dostępna jest komunikacja Modbus RTU.

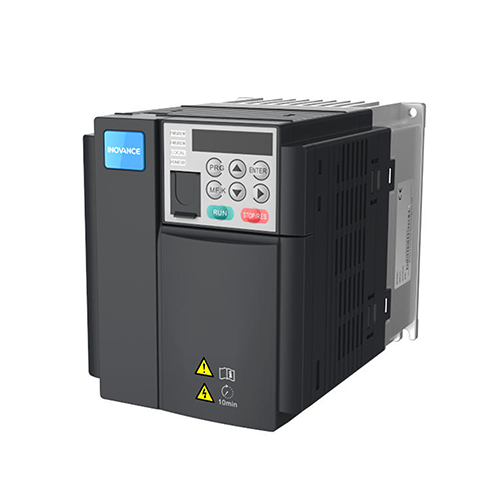

MD310
Ta seria falowników jest zasilana trójfazowo i występuje w mocach od 0,4kW do 18,5kW. Oprócz funkcji wymienionych w serii MD200 dodatkowo ma możliwość pracy za pomocą wirtualnych wejść i wyjść cyfrowych, a także możliwość rozbudowy o dodatkowe fizyczne wejścia/wyjścia za pomocą karty MD310-IO1. Posiada funkcjonalność zapisania parametrów dwóch silników i przełączania ich przez wejście cyfrowe lub poprzez Modbus RTU (opcjonalnie CANlink), unikając tym sposobem ponownej parametryzacji przemiennika dla drugiego silnika.

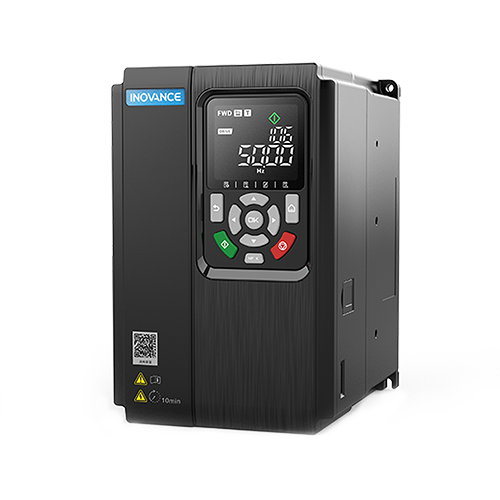

MD520
Falowniki MD520 to jedna z bardziej zaawansowanych serii firmy Inovance. Występują w mocach od 0,4kW do 2,2kW dla zasilania jednofazowego (230Vac) oraz od 0,4kW do 500kW w zasilaniu trójfazowym (400Vac). Oprócz funkcji wymienionych w poprzednich modelach, ma możliwość: pracy z silnikami synchronicznymi, pracy z zamkniętą pętlą sprzężenia zwrotnego, sterowania momentowego. Wejścia analogowe, oprócz swoich standardowych funkcjonalności, pozwalają na podłączenie zabezpieczenia termicznego silnika. Model ten umożliwia zapisanie parametrów 4 silników i przełączanie ich jak w przypadku falowników serii MD310. Falownik MD520 ma możliwość rozszerzenia funkcjonalności o dodatkowe karty wejść/wyjść oraz karty komunikacyjne takie jak: Modbus-RTU, Modbus-TCP/IP, Modbus-ASCII Ethernet/IP, Profibus-DP, Profinet, CanOpen, CANlink, EtherCAT. Standardem MD520 jest certyfikowane wejścia STO SIL3.

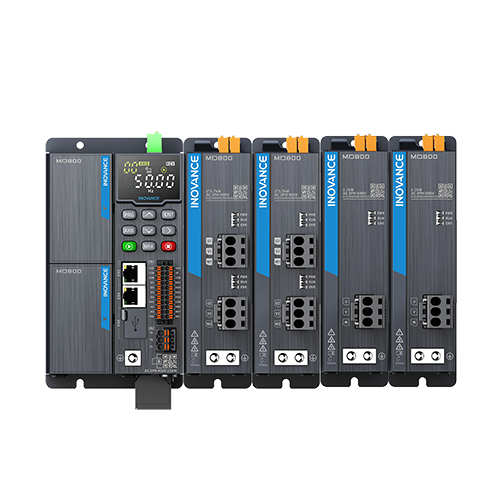

MD800
To unikalne rozwiązanie przemiennika wieloosiowego pozwalającego na podłączenie do 8 niezależnie sterowanych silników. Posiada modułową budowę. Trzon przemiennika stanowi moduł prostownikowy, do którego dołączane są jedno- lub dwuosiowe moduły falownikowe.
Dzięki takiemu rozwiązaniu osiągamy wymierne korzyści, takie jak oszczędność miejsca w szafie sterowniczej oraz mniej kablowania. Drastycznie redukowane są również dodatkowe podzespoły zewnętrzne, gdyż łączone do modułu prostownikowego obsługują wszystkie osie silnikowe. Mamy więc po jednej sztuce zewnętrznego filtra, dławika, stycznika, bezpiecznika i rezystora hamowania dla całego zestawu 8 osiowego. Każda z osi silnikowych posiada niezależne wejście STO w standardzie SIL3.
Rozwiązanie modułowe daje nam możliwość sterowania wszystkimi napędami poprzez jedno gniazdo komunikacyjne. W standardzie dostępny jest Modbus-RTU, CanOpen i CANlink. W slocie modułu prostownikowego istnieje możliwość umieszczenia dodatkowej karty komunikacyjnej EtherCAT, Profinet lub Ethernet/IP. Nadrzędny sterownik PLC widzi każdą z osi falownikowych jako niezależny napęd.
MD800 można również rozbudować o dodatkowe karty wejść/wyjść.
Poniższa tabela jest zestawieniem parametrów najpopularniejszych falowników marki Inovance:
| Model falownika | MD200 | MD310 | MD520 | MD800 | |
| Napięcie zasilania | 1x230Vac | 0,4kW – 2,2kW | X | 0,4kW – 2,2kW | 0,2kW – 2,2kW |
| 3x400Vac | 0,4kW – 3,7kW | 0,4kW – 18,5kW | 0,4kW – 500kW | 0,4kW – 7,5kW | |
| Funkcje | Tryb sterowaina | Skalarny (U/F), Bezczujnikowy wektorowy (SVC) |
Skalarny (U/F), bezczujnikowy wektorowy (SVC) |
Skalarny (U/F), bezczujnikowy wektorowy (SVC), wektorowy w zamkniętej pętli (FVC), silniki synchroniczne |
Skalarny (U/F), bezczujnikowy wektorowy (SVC) silniki synchroniczne |
| Maksymalna częstotliwość wyjściowa | 500Hz | SVC: 300Hz U/F: 500Hz |
599Hz *5000Hz w wykonaniu specjalnym |
500Hz | |
| STO SIL3 | Nie | Nie | Tak | Tak | |
| Algorytm oszczędzania energii | Nie | Nie | Tak | Nie | |
| Kontrola hamulca | Nie | Nie | Tak | Tak | |
| Kontrola naciągu | Nie | Nie | Tak (w przygotowaniu) | Nie | |
| Kontrola pozycji | Nie | Nie | Tak (w przygotowaniu) | Nie | |
| Synchronizacja prędkości | Tak (wersja z komunikacją CanLINK) | Nie | Tak | Nie | |
| Synchronizacja pozycji | Nie | Nie | Tak (w przygotowaniu) | Nie | |
| Regulacja obciążenia | Nie | Nie | Tak | Tak | |
| Zabezpieczenie termiczne silnika | Nie | Tak (karta rozszerzeń MD310-IO1: PT100, PT1000) | Tak (PT100, PT1000, KTY84-130, PTC130) | Tak (PT100, PT1000, KTY84-130, PTC130) – dla dwóch osi. | |
| Parametry kilku silników | Nie | Tak – 2 | Tak – 4 | Tak – 2 (w przygotowaniu) | |
| Regulator PID | Tak | Tak | Tak | Tak | |
| Lotny start | Tak | Tak | Tak | Tak | |
| Podtrzymanie pracy po chwilowym zaniku zasilania | Tak | Tak | Tak | Tak | |
| Funkcje logiczne | Nie | Nie | Tak | Nie | |
| Zasilanie pomocnicze 24Vdc | Nie | Nie | Nie | Tak | |
| Protokoły komunikacyjne | MD200XXX – Modbus-RTU MD200XXX-CAN – CANlink MD200XXX-NC – brak |
Modbus-RTU CANlink (karta MD310-CANL) |
Karty komunikacyjne: Modbus-RTU, Modbus-ASCII, Modbus-TCP/IP, Profibus-DP, Profinet, CANopen, CANlink, EtherCAT, Ethernet/IP |
Modbus-RTU, CANopen, CANlink Karty komunikacyjne: Profinet, EtherCAT, EtherNET/IP |
|
| Sprzężenie zwrotne | Nie | Nie | Karty opcjonalne: inkrementalne, resolwer, sin-cos, enkodery Inovance 23-bitowe |
Nie | |
| Wydajność | Precyzja prędkości | U/F: 1% SVC: 0,5% |
U/F: 1% SVC: 0,5% |
SVC: 0.3% FVC: 0.01% |
U/F: 1% SVC: 0,5% |
| Precyzja regulacji momentu obrotowego | SVC: 5% | SVC: 5% | SVC: 5% FVC: 3% |
SVC: 5% | |
| Moment rozruchowy | SVC: 3Hz/150% | U/F: 1.0Hz/100% SVC: 0.5Hz/150% |
SVC: 0,25Hz/150% FVC: 0Hz/180% |
SVC: 0.5Hz/200% | |
| Przeciążalność | 150% przez 1 minutę 180% przez 2 sekundy |
150% przez 1 minutę | Duża przeciążalność: 150% przez 1 minutę Normalna przeciążalność: 130% przez 1 minutę |
115% przez 1 godzinę, 150% przez 1 minutę, 178% przez 2 sekundy |
|
| Wejścia/wyjścia | Wejścia cyfrowe | 4 MD200XXX – NPN MD200XXX-CAN – NPN MD200XXX-NC – NPN/PNP |
5 + 5 z kartą rozszerzeń |
5 + 5 z kartą rozszerzeń |
4 + 16 z kartami rozszerzeń |
| Wejścia impulsowe | 1: 20kHz | 1: 20kHz | 1: 100kHz | Nie | |
| Wyjścia cyfrowe | MD200XXX – 0 MD200XXX-CAN – 0 MD200XXX-NC – 1 |
1 + 1 z kartą rozszerzeń |
1 + 1 z kartą rozszerzeń |
4 + 16 z kartami rozszerzeń |
|
| Wyjścia impulsowe | Nie | 1: 50kHz | 1: 100kHz | Nie | |
| Przełączalne wejścia/wyjścia | 1 | Nie | Nie | 4 | |
| Wyjścia przekaźnikowe | 1 | 1 + 1 z kartą rozszerzeń |
1 + 1 z kartą rozszerzeń |
1 + 16 z kartami rozszerzeń |
|
| Wejścia analogowe | 1: MD200XXX – 0-10V/0-20mA MD200XXX-CAN – 0-10V/0-20mA MD200XXX-NC – 0-10V |
2: 0-10V/0-20mA + 1 (0-10V) z kartą rozszerzeń |
2: AI1: -10V- +10V AI2: -10V - +10V / 0-20mA +1 (-10V - +10V) z kartą rozszerzeń |
2: -10V-10V / 0-20mA + 4 z kartami rozszerzeń -10V - +10V / 0-20mA |
|
| Wyjścia analogowe | 1: 0-10V | 1: 0-10V/0-20mA + 1 (0-10V / 0-20mA) z kartą rozszerzeń |
1: 0-10V/0-20mA + 1 (0-10V / 0-20mA) z kartą rozszerzeń |
Nie | |
| Wyjście +24Vdc | Nie | Tak | Tak | Tak | |
| Wyjście +10Vdc | Tak | Tak | Tak | Tak | |
| Wirtualne wejścia/wyjścia | Nie | Tak | Tak | Tak | |
| EMC i certyfikaty | EMC | C3 z wbudowanym filtrem, C2 z zewnętrznym filtrem |
C3 z wbudowanym filtrem, C2 z zewnętrznym filtrem |
C3 z wbudowanym filtrem, C2 z zewnętrznym filtrem |
Jednofazowy w zewnętrznym filtrem: C1 Trójfazowy z zewnętrznym filtrem: C2 |
| Certyfikaty | CE, UL(CUL), KC, EAC, UKCA | CE, EAC, KC | CE, UL, cUL, EAC, KC, UKCA | CE, cUL, UKCA, EAC | |
| Warunki otoczenia | Stopień ochrony | IP20 | IP20 | IP20 – od 0,4kW do 160kW IP00 – powyżej 160kW |
IP40 |
| Powłoka ochronna (3C3, 3S2) |
Tak | Tak | Tak | Tak | |
| Temperatura otoczenia | -10℃~+50℃ (w zakresie 40℃~+50℃ spada wydajność o 1,5% co wzrost o 1℃) |
-10℃~+50℃ (w zakresie 40℃~+50℃ spada wydajność o 1,5% co wzrost o 1℃) |
-10℃~+50℃ (w zakresie 40℃~+50℃ spada wydajność o 1,5% co wzrost o 1℃) |
-20℃~+60℃ (w zakresie 40℃~+60℃ spada wydajność o 2,5% co wzrost o 1℃) |
|
| Wilgotność | Poniżej 95% bez kondensacji | Poniżej 95% bez kondensacji | Poniżej 95% bez kondensacji | Poniżej 95% bez kondensacji | |
| Wibracje | ＜0.6g | ＜0.6g | ＜0.6g | ＜0.6g | |
| Wysokość | Poniżej 1000m n.p.m. Maks. 3000m. Niższa wydajności o 1% na każde 100m |
Poniżej 1000m n.p.m. Maks. 3000m. Niższa wydajności o 1% na każde 100m |
Poniżej 1000m n.p.m. Maks. 3000m. Niższa wydajności o 1% na każde 100m (Uwaga: moce 0,4 do 3kW maks. 2000m) |
Poniżej 1000m n.p.m. Maks. 4000m dla zasilania 400Vac, Maks 2000m dla zasilania 230Vac, Niższa wydajności o 1% na każde 100m |
|
| Montaż | Szyna DIN | Tak | Nie | Nie | Nie |
