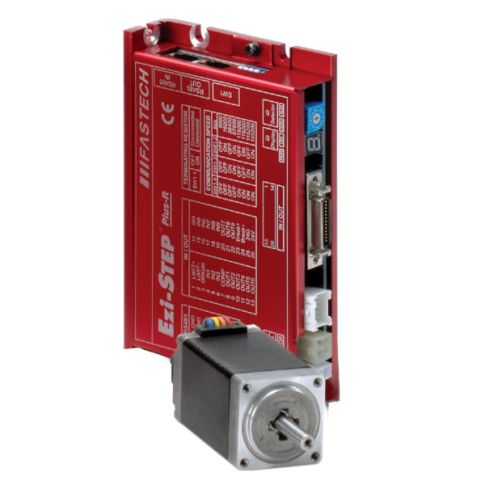

Napęd krokowy Fastech Ezi-Step-PR-28M RS485 z pozycjonerem

  • Wbudowany pozycjoner z tabelą pozycji.
  • Bezczujnikowa detekcja utraty synchronizacji.
  • Programowe tłumienie wibracji.
  • RS485.
  • Praca mikrokrokowa.
  • Zasilanie 24Vdc.
  • Kołnierz: 28mm.
  • CE  RoHS

Ostatnia cena: 1 499,37 zł 1 219,00 zł

Opis

Napęd krokowy Ezi-Step-PR-28M:

W zestawie
  • Sterownik silnika z wbudowanym pozycjonerem
  • Silnik krokowy
  • Komplet wtyczek
  • Oprogramowanie narzędziowe Ezi-Motion (w zakładce "Do pobrania")
  • W ofercie dostępne są także przekładnie, hamulce, bramki komunikacyjne, konwertery oraz przewody połączeniowe.

Wbudowany pozycjoner - praca bez systemu nadrzędnego
  • Tabela 256 pozycji zapisanych w pamięci Flash ROM
  • Programowalne parametry ruchu dla każdej pozycji (prędkość, przyspieszenie, ewentualna zwłoka czasowa, liczba powtórzeń, numer wiersza, który ma być realizowany następny, warunki itd.)
  • Wejścia/wyjścia cyfrowe
  • Realizacja sekwencji/programu bez systemu nadrzędnego
  • Darmowe oprogramowanie narzędziowe
Sterowanie przez RS485
  • Sterowanie w trybie ciągłym
  • Do 16 napędów w sieci
  • Rozkazy w postaci znaków ASCII przesyłane szeregowo (lista rozkazów od producenta)
Sterowanie z poziomu komputera PC
  • Programowanie w języku C
  • Biblioteki DLL od producenta
Oprogramowanie narzędziowe Ezi-Motion dla Windows
  • Konfiguracja napędu
  • Tworzenie tabeli pozycji
  • Bezpłatne
  • Przyjazne dla użytkownika
  • Intuicyjne

Napęd krokowy Ezi-Step-PR-28M - specyfikacja techniczna:

Kod zamówieniowy Ezi-Step-PR-28M
Silnik
Moment trzymający • 0,098 Nm
Bezwładność wału • 13 gcm2
Długość (L - rysunek poniżej) • 45 mm
Budowa silnika • bipolarny
Temp. pracy • 0 do 55°C
Sterownik
Metoda regulacji • bipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowy
Wieloosiowość • do 16 adresowalnych napędów w jednej sieci
Tabela pozycji • 256 wierszy zawierających komendy
Napięcie zasilania • 24Vdc
Prędkość obrotowa • 0 do 3000 obr/min
Rozdzielczość
(programowy wybór parametru)
• 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 20000, 25000, 36000, 40000, 50000 kroków/obr.
Funkcje zabezpieczające • przekroczenie prądu, przekroczenie prędkości, błąd prędkości, przekroczenie temperatury, przekroczenie napięcia, rozłączenie silnika
Funkcje wskaźnika LED • obecność zasilania, wystąpienie błędu, osiągnięcie pozycji, załączenie pracy, rozłączony enkoder, niskie napięcie
Prąd spoczynkowy • 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika
Sygnały wejściowe sterownika • 3 dedykowane (+Limit, -Limit, Origin),
• 9 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika • 1 dedykowany (Compare Output),
• 9 programowalnych (optoizolacja)
Interfejs komunikacyjny • port RS-485 ,
• prędkość transmisji od 9’600 do 230’400 bps
Kontrola pozycji • przejazd inkrementalny / absolutny
zakres pracy: –134’217’727 do 134’217’727 kroków
• częstotliwość pracy: maks. 500'000 imp./sek.
Bazowanie • procedura z wykorzystaniem: czujnik bazy, indeks Z enkodera (z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe ±Limit
Temp. pracy • 0 do 55°C

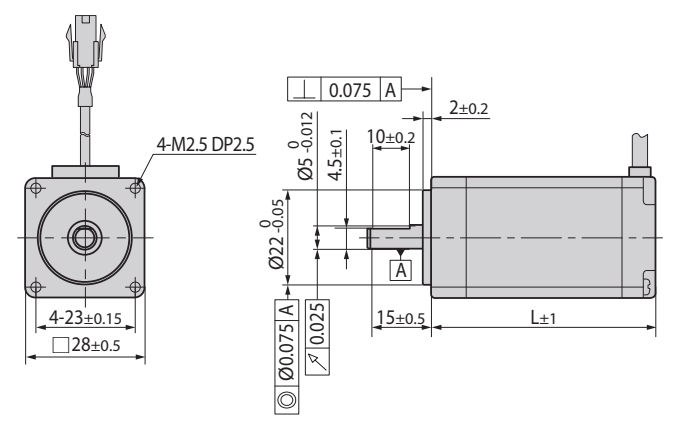

Napęd krokowy Ezi-Step-PR-28M - wymiary:

Wymiary: silnik krokowy Ezi-Step Plus-R
