- Konwersja protokołów pomiędzy Modbus RTU/ASCII, a Modbus TCP.
- Jednoczesna obsługa 5 klientów TCP.
- Obsługa RS485/RS232/RS422 (4 porty szeregowe Modbus RTU/ASCII na Modbus TCP).
- Praca master/slave dla każdego portu.
- Przycisk “Reset” do przywrócenia ustawień fabrycznych.
- Praca konwertera w trybie transmisji transparentnej lub mapowania adresów.
- Montaż na szynie DIN.
- Certyfikat: EMS, CE.
- Darmowe oprogramowanie.
- Gwarancja producenta: 3 lata.
- Produkty podobne: MOXA-MB-3280.
Opis

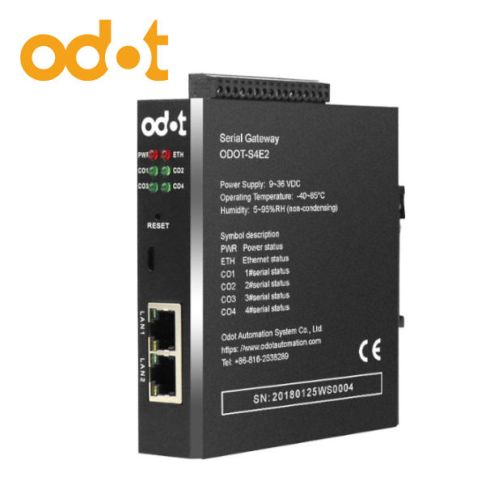

Konwerter Modbus ODOT S4E2 - główne cechy:

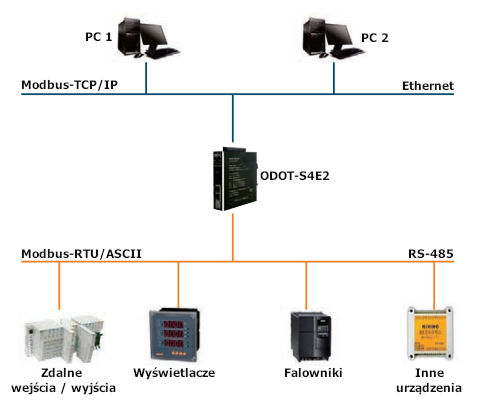

ODOT-S4E2 to konwerter (bramka komunikacyjna) protokołu Modbus RTU/ASCII na protokół Modbus TCP. Urządzenia podrzędne (slave) Modbus RTU/ASCII z interfejsem RS485/RS422/RS232 mogą za pomocą konwertera łączyć się z urządzeniami pracującymi w sieci Modbus TCP/IP. Konwerter dzięki temu, że może pracować w dwóch trybach: mapowania oraz transmisji transparentnej pozwala osiągnąć maksymalną kompatybilność systemu. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN pozwala na łatwy montaż oraz oszczędność miejsca w szafach sterowniczych.
Konwerter Modbus ODOT S4E2 - specyfikacja techniczna:
Dane techniczne:
- Napięcie zasilania: 9-36VDC
- Pobór prądu: maks. 200mA przy 24 VDC
- Temperatura pracy: -40℃~85℃

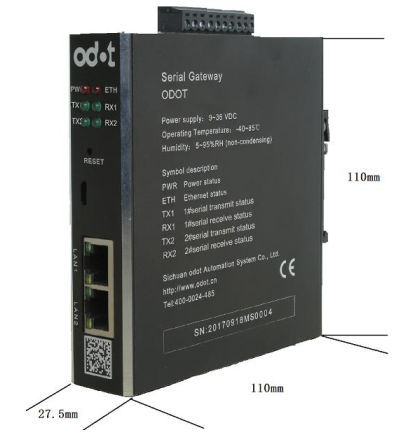

- Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
- Waga: 305g
- Montaż na szynie DIN (35mm)
Specyfikacja komunikacji szeregowej Modbus:
- 4x RS485/RS422/RS232
- Protokół: Modbus RTU/ASCII
- Ochrona ESD: ±16kV
- Podłączenie: zacisk śrubowy 3.81mm
- Bity danych: 7, 8
- Bity stopu: 1, 2
- Bit parzystości: none, even, odd
- Prędkość transmisji: 1200~115200 bps
Specyfikacja komunikacji Ethernet Modbus:
- Liczba portów: 2x RJ45 (z funkcją przełączania)
- Protokół: Modbus TCP server
- Prędkość komunikacji: 10/100Mbps, automatyczne dopasowanie
- Tryby pracy: transmisja transparentna, mapowanie adresów
- Połączenia TCP: maks 5
Inne:
- Przycisk “Reset” do szybkiego przywrócenia ustawień fabrycznych
- Możliwość włączenia funkcji “Watchdog”
- Bufor pamięci danych
- Auto-diagnostyka

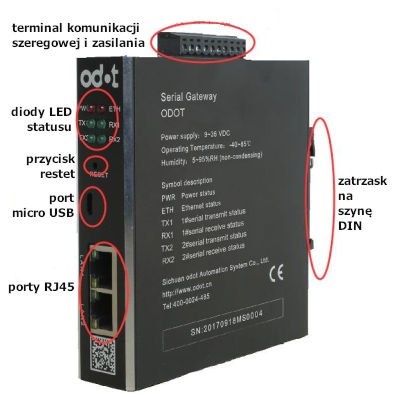

- Wskaźniki LED informujące o statusie pracy urządzenia
- Bezpłatne oprogramowanie do konfiguracji konwertera
