- Konwersja protokołów pomiędzy Modbus RTU/ASCII, a Modbus TCP.
- Jednoczesna obsługa 2 klientów TCP.
- Obsługa RS485/RS232/RS422 (1 port szeregowy Modbus RTU/ASCII na Modbus TCP).
- Wsparcie dla konfiguracji przez przeglądarkę WEB.
- Przycisk “Reset” do przywrócenia ustawień fabrycznych.
- Montaż na szynie DIN.
- Certyfikat: EMS, CE.
- Gwarancja producenta: 3 lata.
Opis

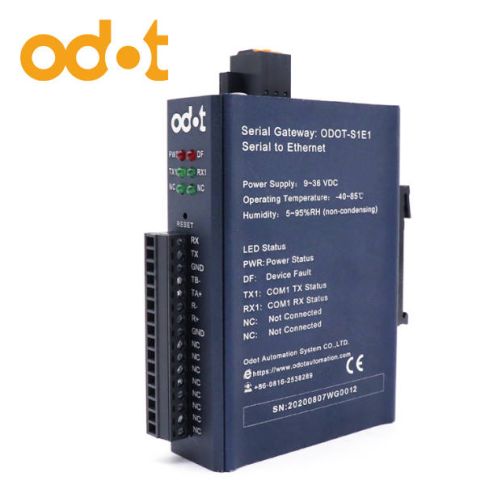

Konwerter Modbus ODOT S1E1 - główne cechy:
ODOT S1E1 to konwerter (bramka komunikacyjna) protokołu Modbus RTU/ASCII na protokół Modbus TCP. Urządzenia podrzędne (slave) Modbus RTU/ASCII z interfejsem RS485/RS422/RS232 mogą za pomocą konwertera łączyć się z urządzeniami pracującymi w sieci Modbus TCP/IP. Konwerter dzięki temu, że może pracować w dwóch trybach: mapowania oraz transmisji transparentnej pozwala osiągnąć maksymalną kompatybilność systemu. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN pozwala na łatwy montaż oraz oszczędność miejsca w szafach sterowniczych.
Konwerter Modbus ODOT S1E1 - specyfikacja techniczna:
Dane techniczne:
- Napięcie zasilania: 9-36VDC
- Pobór mocy: 750 mW
- Temperatura pracy: -20℃~70℃

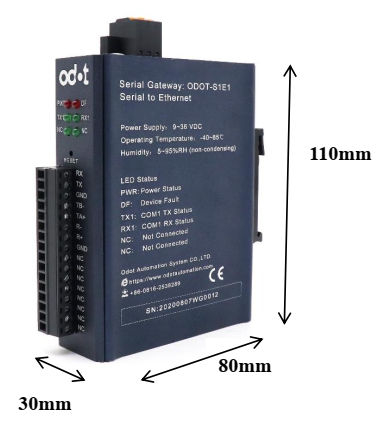

- Wymiary: 80 x 30 x 110 mm (dł. x szer. x wys.)
- Montaż na szynie DIN (35mm)
Specyfikacja komunikacji szeregowej Modbus:
- Liczba portów: 1x RS485
- Protokół: Modbus RTU/ASCII
- Podłączenie: zacisk śrubowy 3.81mm
- Bit parzystości: none, even, odd
- Prędkość transmisji: 2400~115200 bps
Specyfikacja komunikacji Ethernet Modbus:
- Liczba portów: 1x RJ45
- Protokół: TCP, UDP, HTTP
- Prędkość komunikacji: 10/100Mbps, automatyczne dopasowanie
- Tryby pracy: TCP server, TCP client, UDP
- Połączenia TCP: maks 2

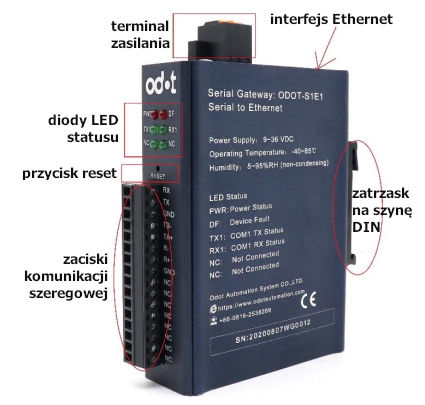

Inne:
- Przycisk “Reset” do szybkiego przywrócenia ustawień fabrycznych
- Możliwość włączenia funkcji “Watchdog”
- Bufor pamięci danych
- Wskaźniki LED informujące o statusie pracy urządzenia
- Konfiguracja przez przeglądarkę
