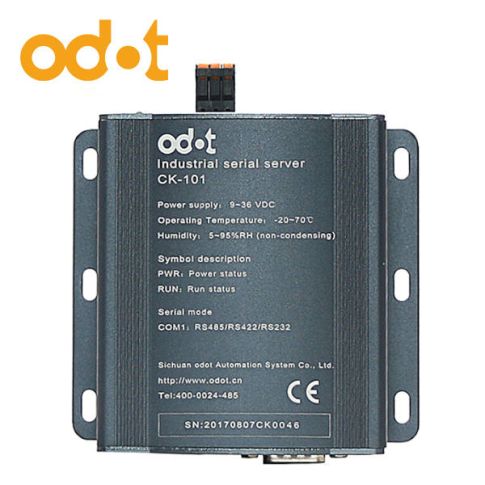

Konwerter protokołu RS232/422/485 na TCP/IP ODOT serii CK100

Konwersja komunikacji szeregowej RS232/422/485 na sieciową TCP/IP.
Liczba portów: 2/3/4 szeregowe RS232/422/485, 1 ethernetowy bez izolacji optycznej.
Tryby: Serial Server Mode, transmisja transparentna (klient, serwer).
Obsługa DNS.
Temperatura pracy: -20℃~70℃.
Darmowe oprogramowanie.
Certyfikat CE.
Gwarancja: 3 lata producenta

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Konwerter ODOT serii CK100 - główne cechy:

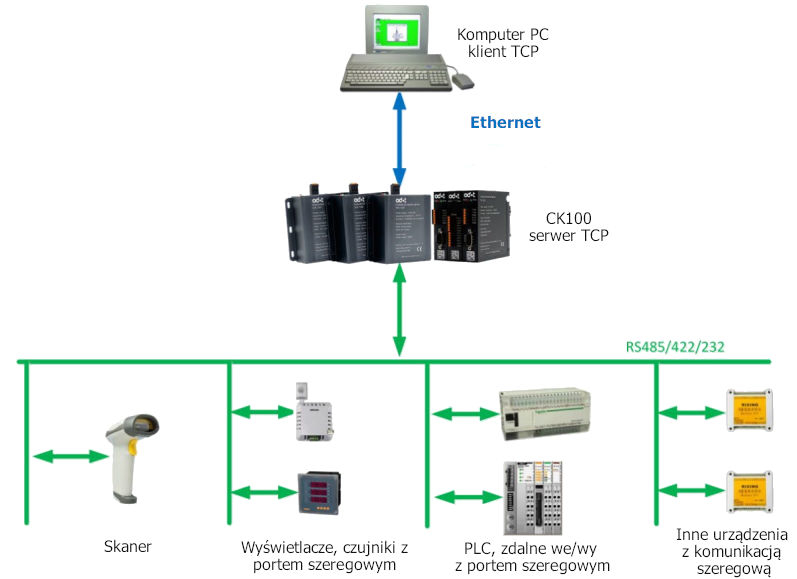

Seria CK100 to prosty konwerter pomiędzy komunikacją szeregową RS232/422/485 a Ethernetową TCP/IP. Pozwala na podłączenie dowolnego urządzenia z interfejsem RS485/RS422/RS232, a następnie komunikowanie się z nim poprzez sieć Ethernet. Aluminiowa obudowa o niewielkich wymiarach umożliwia montaż naścienny oraz na szynę DIN. Łatwy montaż oraz oszczędność miejsca w szafach sterowniczych.

Konwerter ODOT serii CK100 - specyfikacja techniczna:

Dane techniczne:

Napięcie zasilania: wtyk DC (5.5mm) 12V, zacisk (3.5mm) 24 VDC ±10%
Pobór prądu: 200 mA przy 24 VDC
Zakres temperatury pracy: -20℃~70℃
Wilgotność powietrza: 5-90%

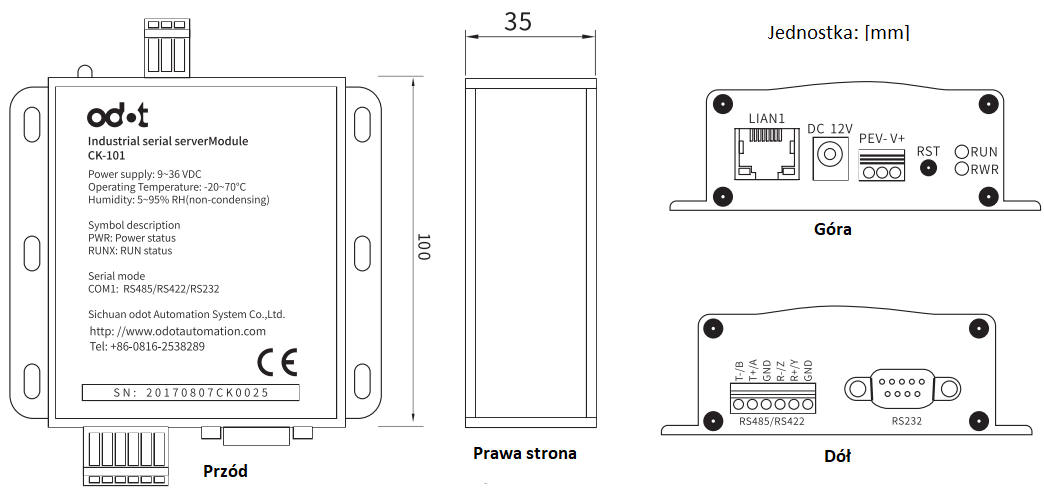

Wymiary: 100 x 92 x 35 mm (dł. x szer. x wys.)
Montaż: naścienny lub na szynie DIN 35mm
Konfiguracja: oprogramowanie OdotVcomSoftDev
Certyfikat: CE

Specyfikacja Ethernet:

Tryb komunikacji: serwer szeregowy lub transmisja transparentna
Tryb pracy urządzenia TCP w trybie serwera portu szeregowego - serwer TCP
Tryb pracy urządzenia TCP w trybie transparentnej transmisji -klient TCP/serwer TCP
Liczba portów EtherNet: 1 port RJ45
Prędkość transmisji 10/100 Mbps, autoadaptacja
Protokoły sieciowe: EtherNet, ARP, IP, TCP, ICMP, DHCP
Liczba połączeń TCP w trybie serwera szeregowego: 1
Liczba połączeń TCP w trybie transparentnej transmisji: maksymalna liczba połączeń jest taka sama jak liczba portów szeregowych każdego konwertera (tj. liczba portów COM), stąd dla każdego portu szeregowego można ustanowić osobne połączenie TCP.

Specyfikacja portów szeregowych:

Liczba portów szeregowych:

CK101 COM1: RS232/RS485 + COM2: RS232
CK102 COM1: RS485 + COM2: RS485 + COM3: RS232
CK104 COM1~COM4: RS485

Zabezpieczenia: ochrona przeciwprzepięciowa 2,2 kV i ochrona odgromowa

Izolacja: brak

Liczba obsługiwanych podłączonych urządzeń szeregowych: do każdego interfejsu RS232 można podłączyć jedno urządzenie transmisji szeregowej, a do każdego interfejsu RS485/422 można podłączyć do 31 odpowiednich urządzeń szeregowych

Typ złącza: RS232 - złącze DB9 męskie, RS485/422 - złącze zaciskowe 3.5mm

Bity danych: 7, 8

Bity stopu: 1, 2

Bit parzystości: none, even, odd

Prędkość transmisji: 1200~115200 bps
